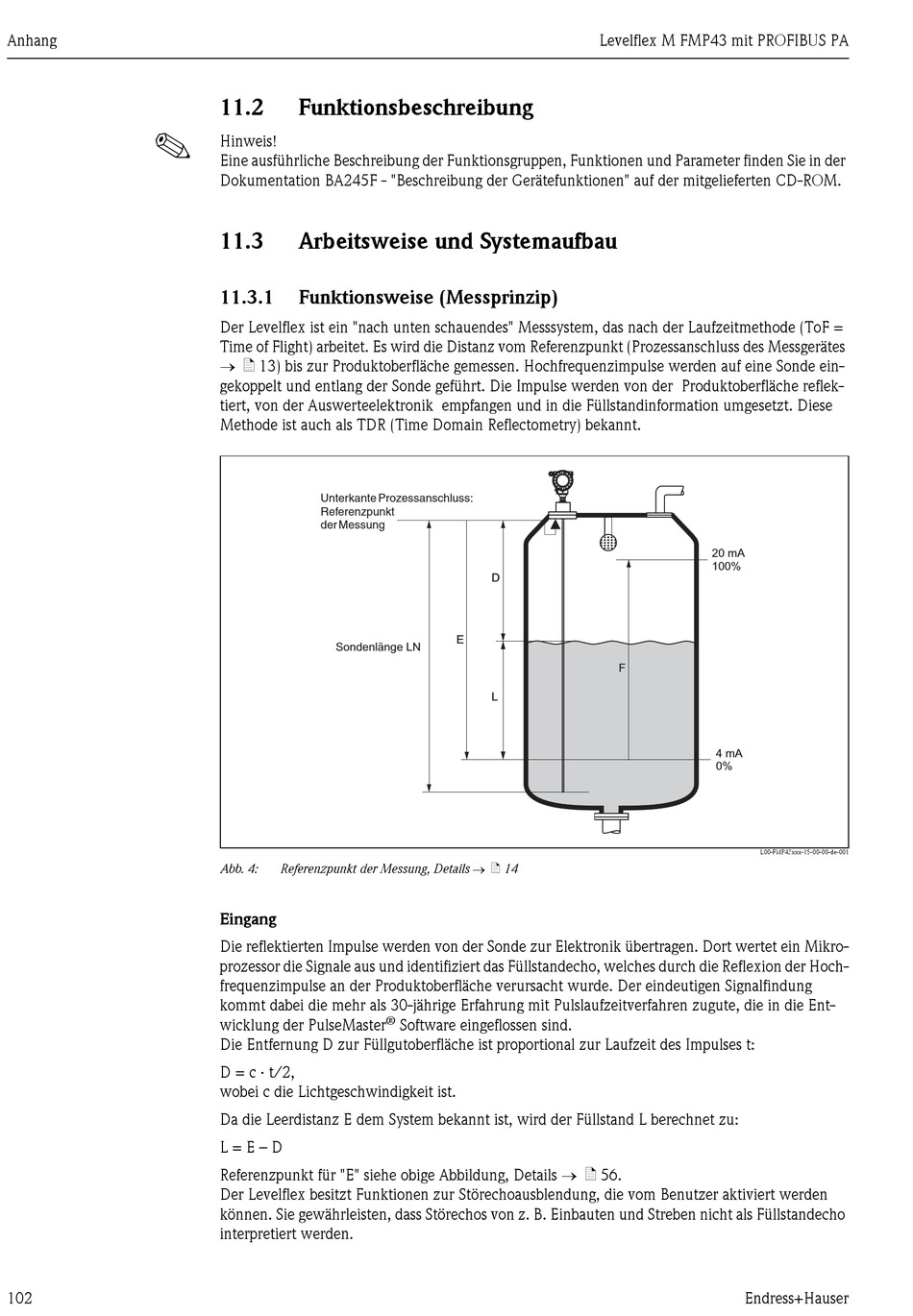

Anhang
!
102
11.2

Funktionsbeschreibung

Hinweis!
Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der
Dokumentation BA245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM.
11.3

Arbeitsweise und Systemaufbau

11.3.1

Funktionsweise (Messprinzip)

Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF =
Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes
→ ä 13) bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde ein-
gekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflek-
tiert, von der Auswerteelektronik empfangen und in die Füllstandinformation umgesetzt. Diese
Methode ist auch als TDR (Time Domain Reflectometry) bekannt.
Unterkante Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
Referenzpunkt der Messung, Details → ä 14
Abb. 4:
Eingang
Die reflektierten Impulse werden von der Sonde zur Elektronik übertragen. Dort wertet ein Mikro-
prozessor die Signale aus und identifiziert das Füllstandecho, welches durch die Reflexion der Hoch-
frequenzimpulse an der Produktoberfläche verursacht wurde. Der eindeutigen Signalfindung
kommt dabei die mehr als 30-jährige Erfahrung mit Pulslaufzeitverfahren zugute, die in die Ent-
®
wicklung der PulseMaster
Die Entfernung D zur Füllgutoberfläche ist proportional zur Laufzeit des Impulses t:
D = c · t/2,
wobei c die Lichtgeschwindigkeit ist.
Da die Leerdistanz E dem System bekannt ist, wird der Füllstand L berechnet zu:
L = E – D
Referenzpunkt für "E" siehe obige Abbildung, Details → ä 56.
Der Levelflex besitzt Funktionen zur Störechoausblendung, die vom Benutzer aktiviert werden
können. Sie gewährleisten, dass Störechos von z. B. Einbauten und Streben nicht als Füllstandecho
interpretiert werden.
D D
E E
L L
Software eingeflossen sind.
Levelflex M FMP43 mit PROFIBUS PA
20 mA
100%
F
4 mA
0%
L00-FMP43xxx-15-00-00-de-001
