Inbetriebnahme
⇒
ENDRESS + HAUSER
–
+ E
66
6.5

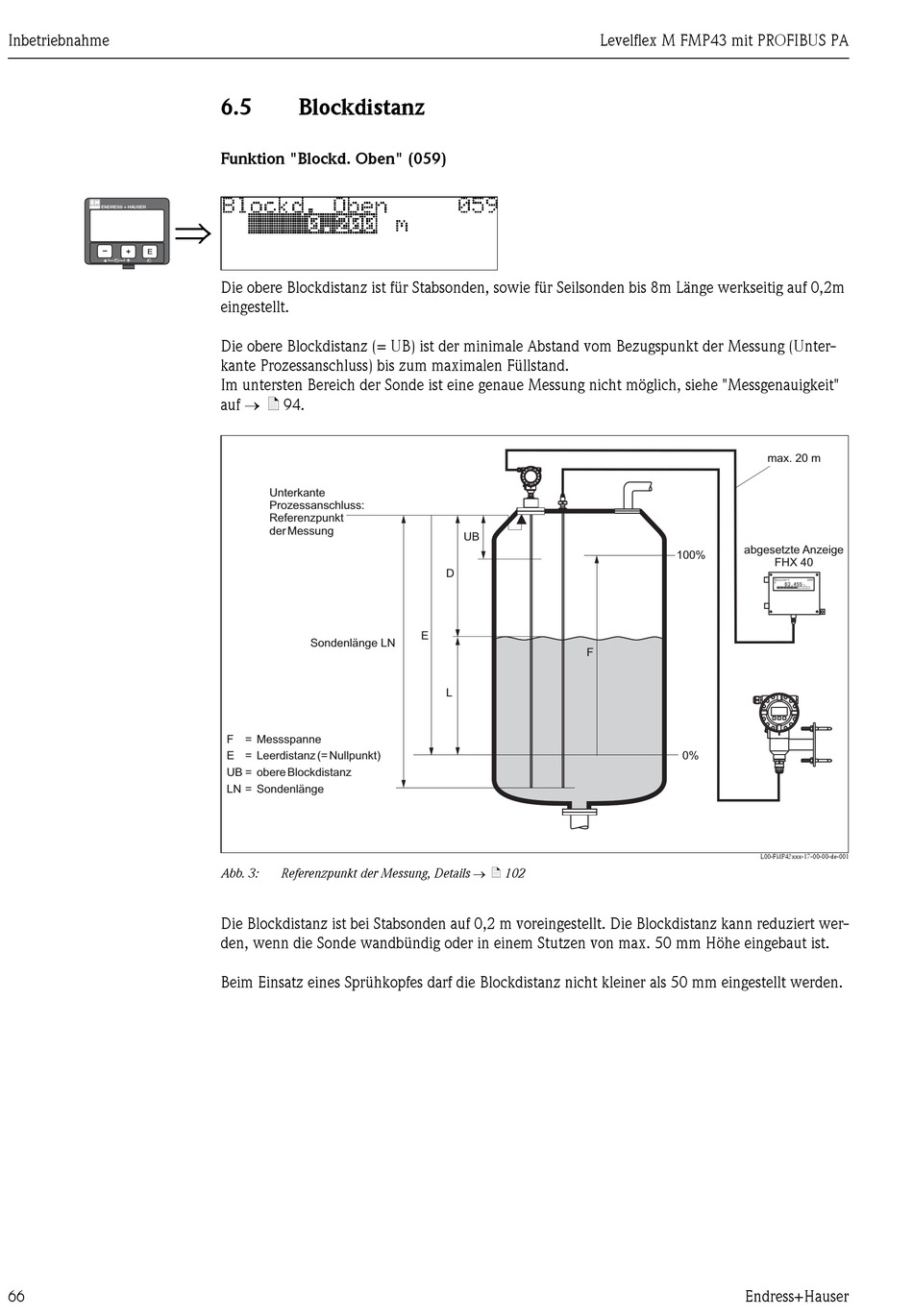

Blockdistanz

Funktion "Blockd. Oben" (059)
Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8m Länge werkseitig auf 0,2m
eingestellt.
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Bezugspunkt der Messung (Unter-
kante Prozessanschluss) bis zum maximalen Füllstand.
Im untersten Bereich der Sonde ist eine genaue Messung nicht möglich, siehe "Messgenauigkeit"
auf → ä 94.
Unterkante
Prozessanschluss:
Referenzpunkt
der Messung
Sondenlänge LN
F = Messspanne
E = Leerdistanz (= Nullpunkt)
UB = obere Blockdistanz
LN = Sondenlänge
Referenzpunkt der Messung, Details → ä 102
Abb. 3:
Die Blockdistanz ist bei Stabsonden auf 0,2 m voreingestellt. Die Blockdistanz kann reduziert wer-
den, wenn die Sonde wandbündig oder in einem Stutzen von max. 50 mm Höhe eingebaut ist.
Beim Einsatz eines Sprühkopfes darf die Blockdistanz nicht kleiner als 50 mm eingestellt werden.
UB
D
E
F
L
Levelflex M FMP43 mit PROFIBUS PA
max. 20 m
abgesetzte Anzeige
100%
0%
L00-FMP43xxx-17-00-00-de-001
