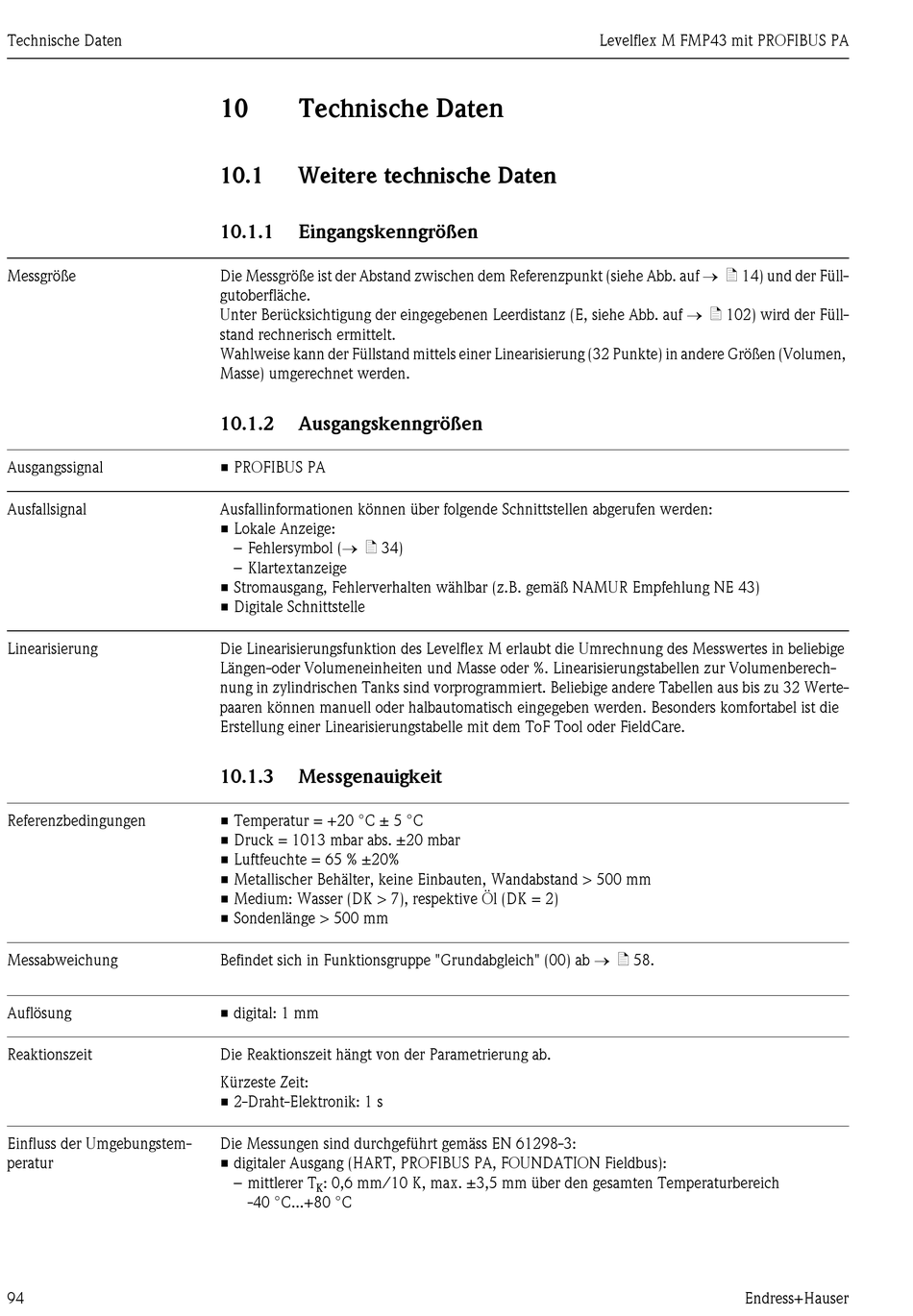

10 Technische Daten
10.1

Weitere technische Daten

10.1.1 Eingangskenngrößen
Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf → ä 14) und der Füll-
gutoberfläche.
Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf → ä 102) wird der Füll-
stand rechnerisch ermittelt.
Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen,
Masse) umgerechnet werden.
10.1.2 Ausgangskenngrößen
• PROFIBUS PA
Ausfallinformationen können über folgende Schnittstellen abgerufen werden:
• Lokale Anzeige:
– Fehlersymbol (→ ä 34)
– Klartextanzeige
• Stromausgang, Fehlerverhalten wählbar (z.B. gemäß NAMUR Empfehlung NE 43)
• Digitale Schnittstelle
Die Linearisierungsfunktion des Levelflex M erlaubt die Umrechnung des Messwertes in beliebige
Längen-oder Volumeneinheiten und Masse oder %. Linearisierungstabellen zur Volumenberech-
nung in zylindrischen Tanks sind vorprogrammiert. Beliebige andere Tabellen aus bis zu 32 Werte-
paaren können manuell oder halbautomatisch eingegeben werden. Besonders komfortabel ist die
Erstellung einer Linearisierungstabelle mit dem ToF Tool oder FieldCare.
10.1.3

Messgenauigkeit

• Temperatur = +20 °C ± 5 °C
• Druck = 1013 mbar abs. ±20 mbar
• Luftfeuchte = 65 % ±20%
• Metallischer Behälter, keine Einbauten, Wandabstand > 500 mm
• Medium: Wasser (DK > 7), respektive Öl (DK = 2)
• Sondenlänge > 500 mm
Befindet sich in Funktionsgruppe "Grundabgleich" (00) ab → ä 58.
• digital: 1 mm
Die Reaktionszeit hängt von der Parametrierung ab.
Kürzeste Zeit:
• 2-Draht-Elektronik: 1 s
Die Messungen sind durchgeführt gemäss EN 61298-3:
• digitaler Ausgang (HART, PROFIBUS PA, FOUNDATION Fieldbus):
– mittlerer T : 0,6 mm/10 K, max. ±3,5 mm über den gesamten Temperaturbereich
K
-40 °C...+80 °C
Levelflex M FMP43 mit PROFIBUS PA
