TOCII CA72TOC
Endress+Hauser
4.1.5

Anschluss Verteiler

24
25
26
27
28
29
30

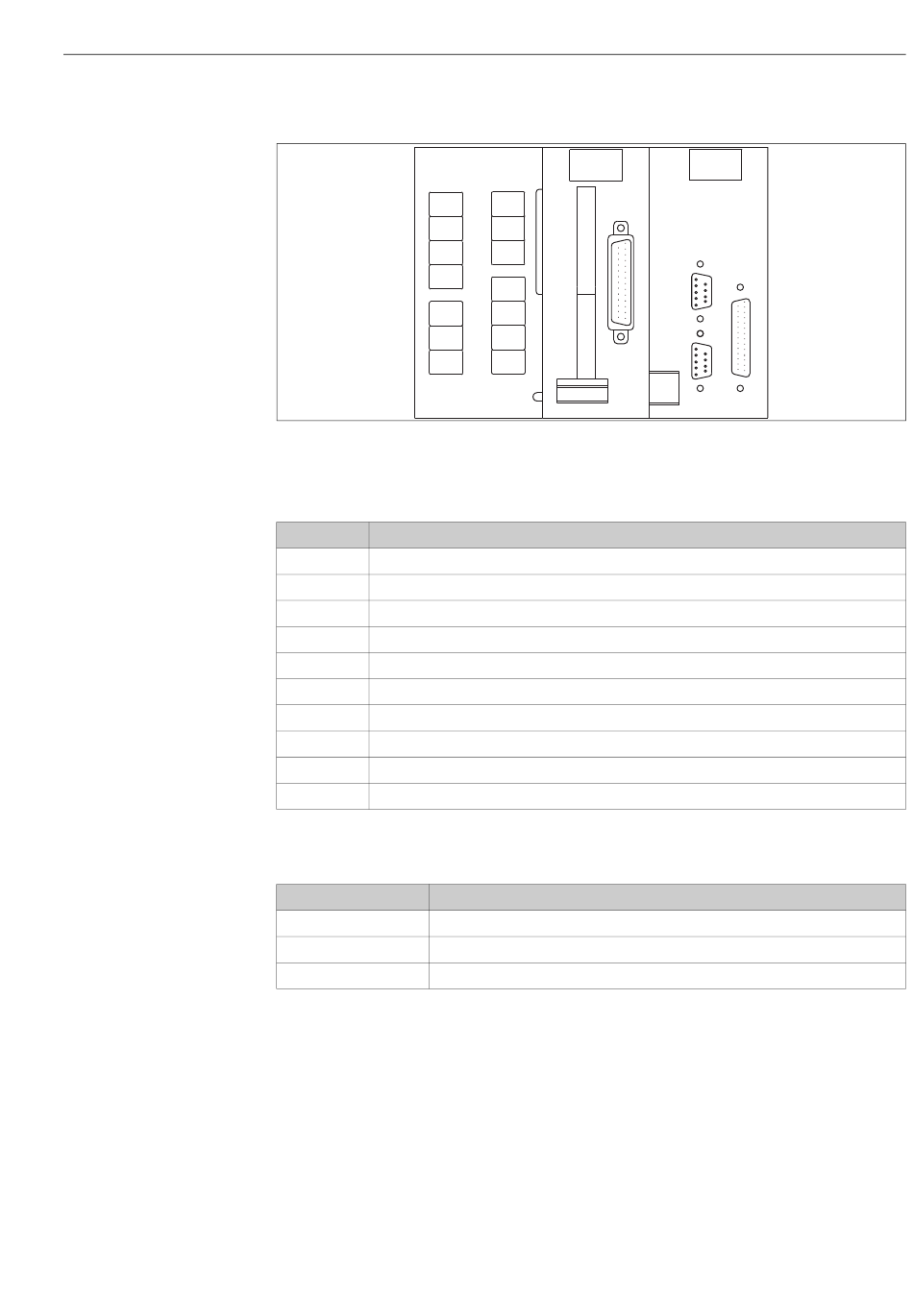

Abb. 8: Verteiler
Belegungsplan Verteiler:
Anschluss Beschreibung
24 IR-Detektor FI 2
25 Temperaturmessverstärker FI 3
26 pH-Messverstärker FI 4
27 Drucksensor FI 5
28 O -Druckschalter DI 8
2
29 Leckagemelder DI 7
30 Standby (intern) DI 6
34 Regler Peltierkühler DI 1+2
35 Druckschalter Wasser DI 3
39 Relaismodul
4.1.6

Sicherungen

Baugruppe Sicherungen
Netzverteilung 2,5 A, träge, Bauform: Feinsicherung 6,3 x 32
Relais pro Relais 4 A, träge, Bauform: TR5
Netzteil 2 A, träge, Bauform: Feinsicherung 5 x 20
I/O L1 I/O L1
31
32
38
33
COM COM
34
1 1
35
39
36
COM COM
37
2 2
Verdrahtung
CPU L1 CPU L1
a0011955
