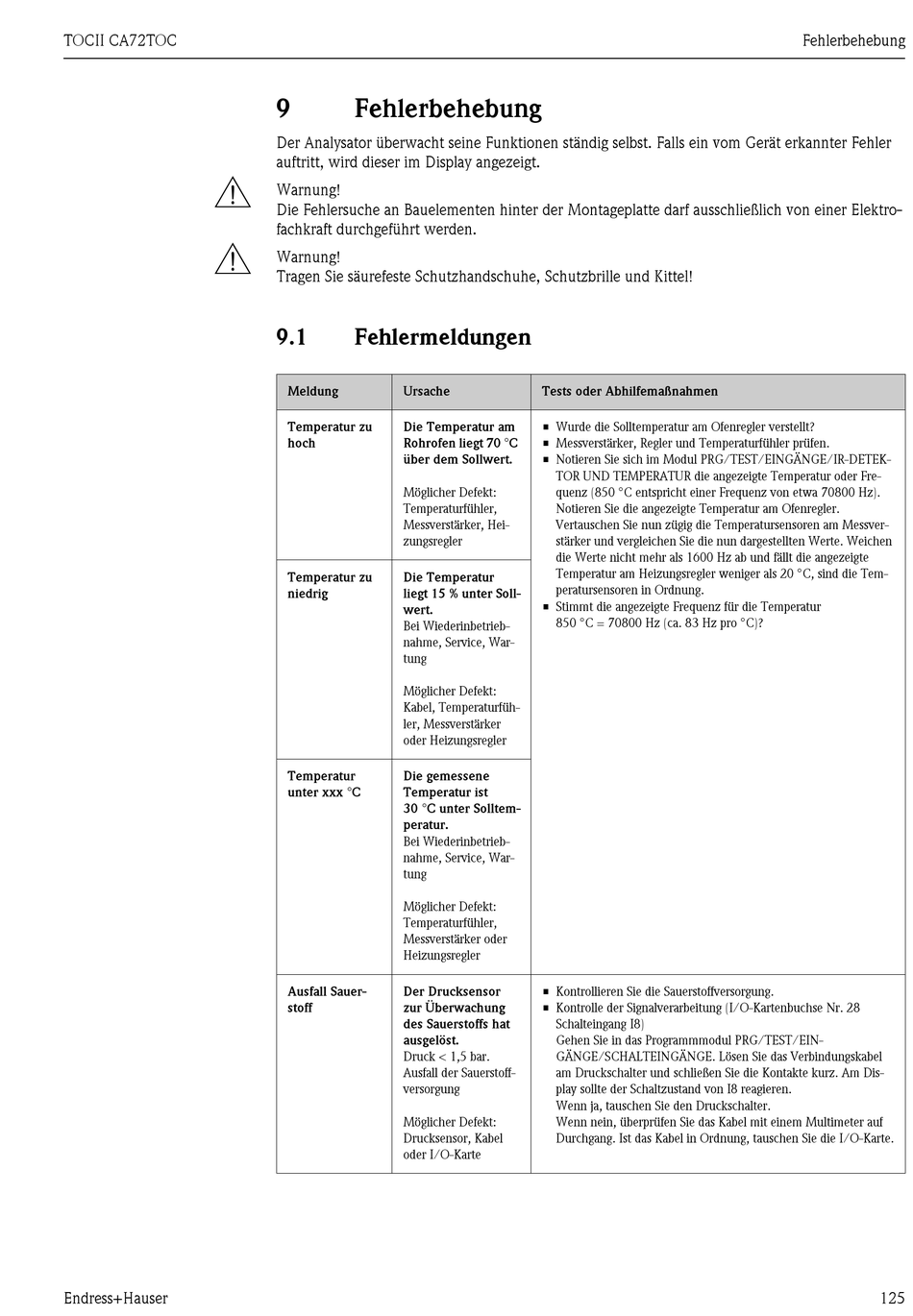

Fehlerbehebung

Der Analysator überwacht seine Funktionen ständig selbst. Falls ein vom Gerät erkannter Fehler
auftritt, wird dieser im Display angezeigt.
Warnung!
Die Fehlersuche an Bauelementen hinter der Montageplatte darf ausschließlich von einer Elektro-
fachkraft durchgeführt werden.
Warnung!
Tragen Sie säurefeste Schutzhandschuhe, Schutzbrille und Kittel!
9.1

Fehlermeldungen

Meldung Ursache
Temperatur zu Die Temperatur am
hoch Rohrofen liegt 70 °C
über dem Sollwert.
Möglicher Defekt:
Temperaturfühler,
Messverstärker, Hei-
zungsregler
Temperatur zu Die Temperatur
niedrig liegt 15 % unter Soll-
wert.
Bei Wiederinbetrieb-
nahme, Service, War-
tung
Möglicher Defekt:
Kabel, Temperaturfüh-
ler, Messverstärker
oder Heizungsregler
Temperatur Die gemessene
unter xxx °C Temperatur ist
30 °C unter Solltem-
peratur.
Bei Wiederinbetrieb-
nahme, Service, War-
tung
Möglicher Defekt:
Temperaturfühler,
Messverstärker oder
Heizungsregler
Ausfall Sauer- Der Drucksensor
stoff zur Überwachung
des Sauerstoffs hat
ausgelöst.
Druck < 1,5 bar.
Ausfall der Sauerstoff-
versorgung
Möglicher Defekt:
Drucksensor, Kabel
oder I/O-Karte
Tests oder Abhilfemaßnahmen
• Wurde die Solltemperatur am Ofenregler verstellt?
• Messverstärker, Regler und Temperaturfühler prüfen.
• Notieren Sie sich im Modul PRG/TEST/EINGÄNGE/IR-DETEK-
TOR UND TEMPERATUR die angezeigte Temperatur oder Fre-
quenz (850 °C entspricht einer Frequenz von etwa 70800 Hz).
Notieren Sie die angezeigte Temperatur am Ofenregler.
Vertauschen Sie nun zügig die Temperatursensoren am Messver-
stärker und vergleichen Sie die nun dargestellten Werte. Weichen
die Werte nicht mehr als 1600 Hz ab und fällt die angezeigte
Temperatur am Heizungsregler weniger als 20 °C, sind die Tem-
peratursensoren in Ordnung.
• Stimmt die angezeigte Frequenz für die Temperatur
850 °C = 70800 Hz (ca. 83 Hz pro °C)?
• Kontrollieren Sie die Sauerstoffversorgung.
• Kontrolle der Signalverarbeitung (I/O-Kartenbuchse Nr. 28
Schalteingang I8)
Gehen Sie in das Programmmodul PRG/TEST/EIN-
GÄNGE/SCHALTEINGÄNGE. Lösen Sie das Verbindungskabel
am Druckschalter und schließen Sie die Kontakte kurz. Am Dis-
play sollte der Schaltzustand von I8 reagieren.
Wenn ja, tauschen Sie den Druckschalter.
Wenn nein, überprüfen Sie das Kabel mit einem Multimeter auf
Durchgang. Ist das Kabel in Ordnung, tauschen Sie die I/O-Karte.
