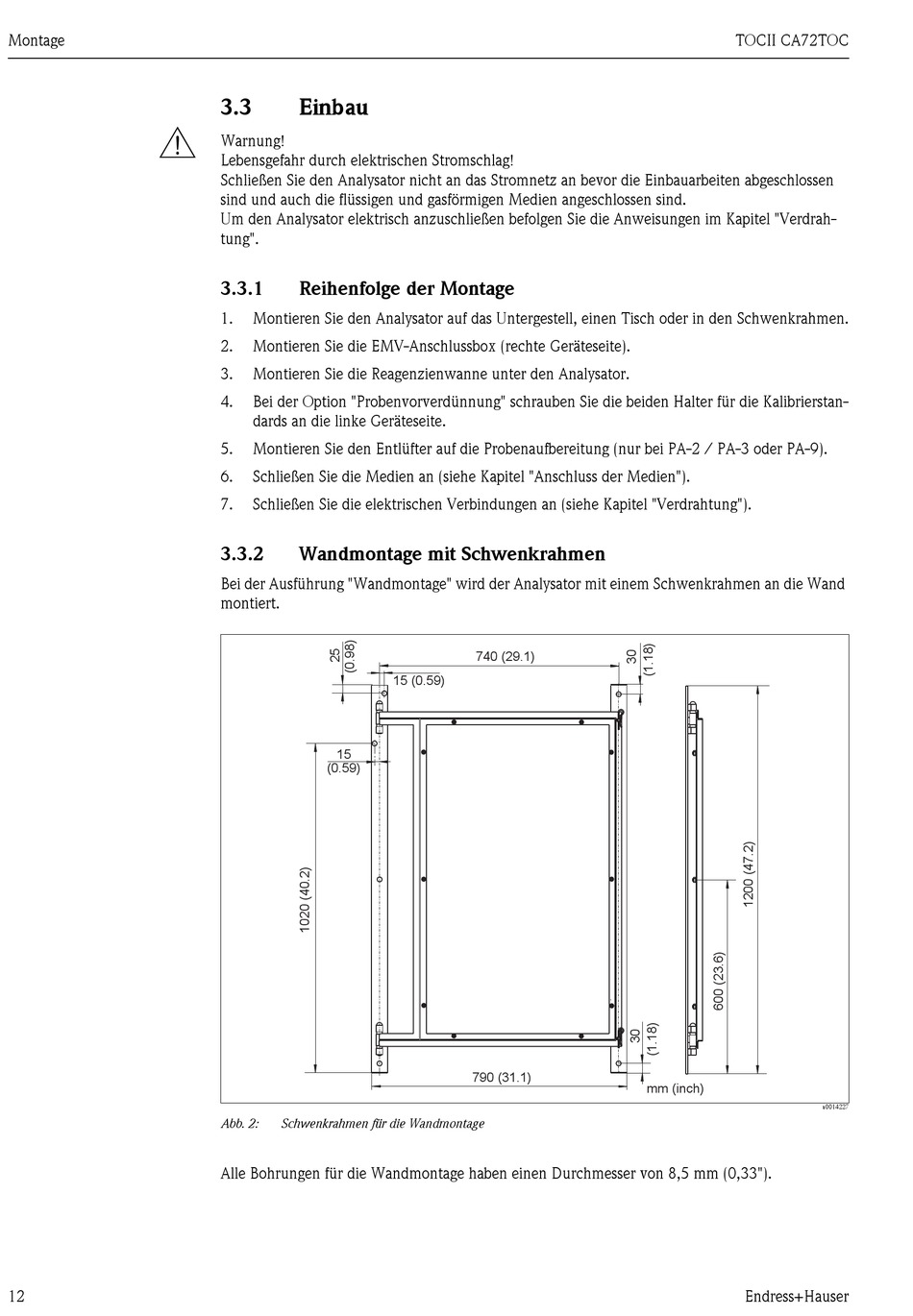

Montage
#
12
3.3
Einbau
Warnung!
Lebensgefahr durch elektrischen Stromschlag!
Schließen Sie den Analysator nicht an das Stromnetz an bevor die Einbauarbeiten abgeschlossen
sind und auch die flüssigen und gasförmigen Medien angeschlossen sind.
Um den Analysator elektrisch anzuschließen befolgen Sie die Anweisungen im Kapitel "Verdrah-
tung".
3.3.1
Reihenfolge der Montage
1.
Montieren Sie den Analysator auf das Untergestell, einen Tisch oder in den Schwenkrahmen.
2.
Montieren Sie die EMV-Anschlussbox (rechte Geräteseite).
3.
Montieren Sie die Reagenzienwanne unter den Analysator.
4.
Bei der Option "Probenvorverdünnung" schrauben Sie die beiden Halter für die Kalibrierstan-
dards an die linke Geräteseite.
5.
Montieren Sie den Entlüfter auf die Probenaufbereitung (nur bei PA-2 / PA-3 oder PA-9).
6.
Schließen Sie die Medien an (siehe Kapitel "Anschluss der Medien").
7.
Schließen Sie die elektrischen Verbindungen an (siehe Kapitel "Verdrahtung").
3.3.2
Wandmontage mit Schwenkrahmen
Bei der Ausführung "Wandmontage" wird der Analysator mit einem Schwenkrahmen an die Wand
montiert.
15
(0.59)
Abb. 2:
Schwenkrahmen für die Wandmontage
Alle Bohrungen für die Wandmontage haben einen Durchmesser von 8,5 mm (0,33").
740 (29.1)
15 (0.59)
790 (31.1)
TOCII CA72TOC
mm (inch)
Endress+Hauser
a0014227
