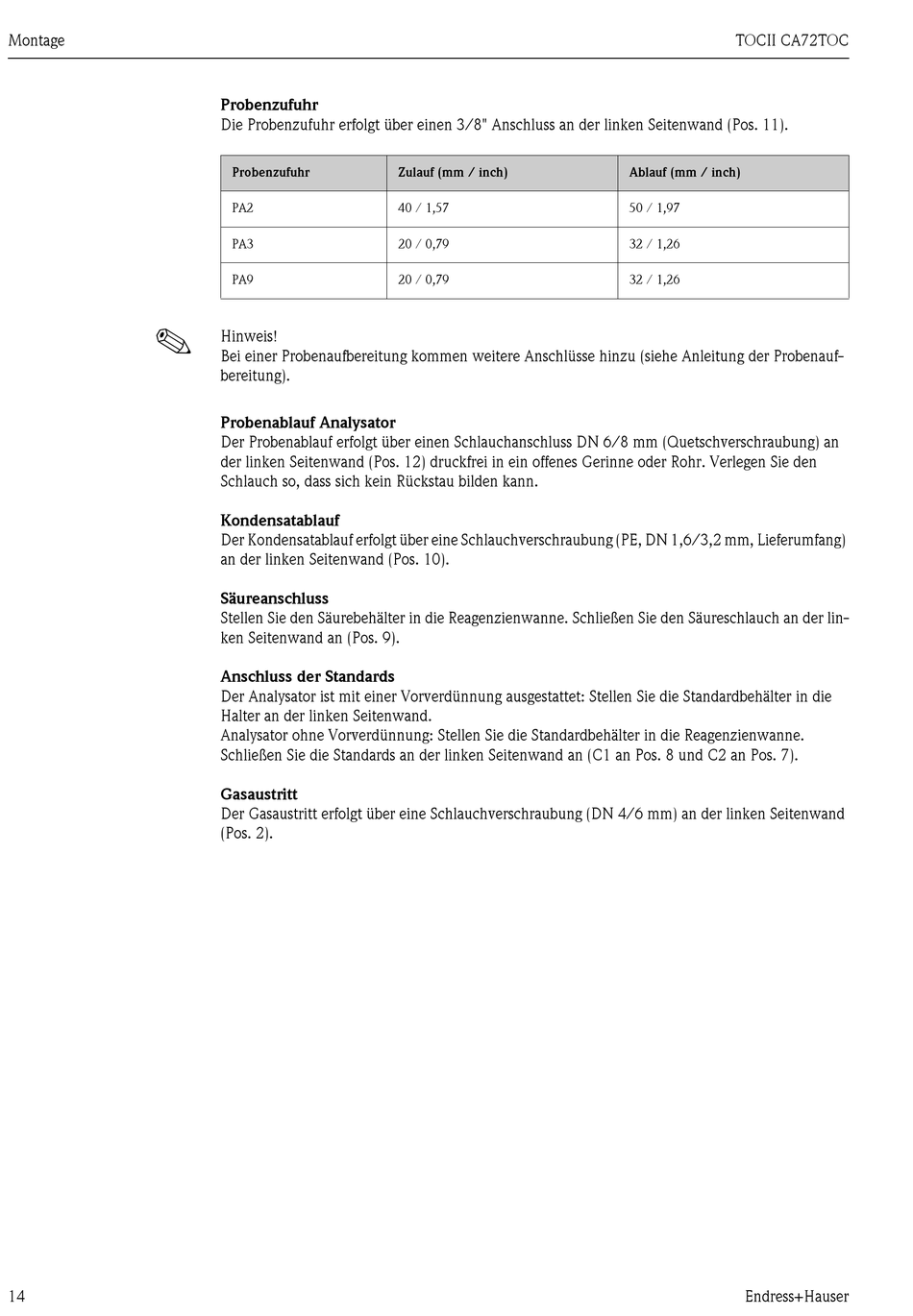

Montage
!
14
Probenzufuhr
Die Probenzufuhr erfolgt über einen 3/8" Anschluss an der linken Seitenwand (Pos. 11).
Probenzufuhr
PA2
PA3
PA9
Hinweis!
Bei einer Probenaufbereitung kommen weitere Anschlüsse hinzu (siehe Anleitung der Probenauf-
bereitung).
Probenablauf Analysator
Der Probenablauf erfolgt über einen Schlauchanschluss DN 6/8 mm (Quetschverschraubung) an
der linken Seitenwand (Pos. 12) druckfrei in ein offenes Gerinne oder Rohr. Verlegen Sie den
Schlauch so, dass sich kein Rückstau bilden kann.
Kondensatablauf
Der Kondensatablauf erfolgt über eine Schlauchverschraubung (PE, DN 1,6/3,2 mm, Lieferumfang)
an der linken Seitenwand (Pos. 10).
Säureanschluss
Stellen Sie den Säurebehälter in die Reagenzienwanne. Schließen Sie den Säureschlauch an der lin-
ken Seitenwand an (Pos. 9).
Anschluss der Standards
Der Analysator ist mit einer Vorverdünnung ausgestattet: Stellen Sie die Standardbehälter in die
Halter an der linken Seitenwand.
Analysator ohne Vorverdünnung: Stellen Sie die Standardbehälter in die Reagenzienwanne.
Schließen Sie die Standards an der linken Seitenwand an (C1 an Pos. 8 und C2 an Pos. 7).
Gasaustritt
Der Gasaustritt erfolgt über eine Schlauchverschraubung (DN 4/6 mm) an der linken Seitenwand
(Pos. 2).
Zulauf (mm / inch)
40 / 1,57
20 / 0,79
20 / 0,79
TOCII CA72TOC
Ablauf (mm / inch)
50 / 1,97
32 / 1,26
32 / 1,26
