SPECTRON TP CA72TP-A/B
Endress+Hauser
5.1.5

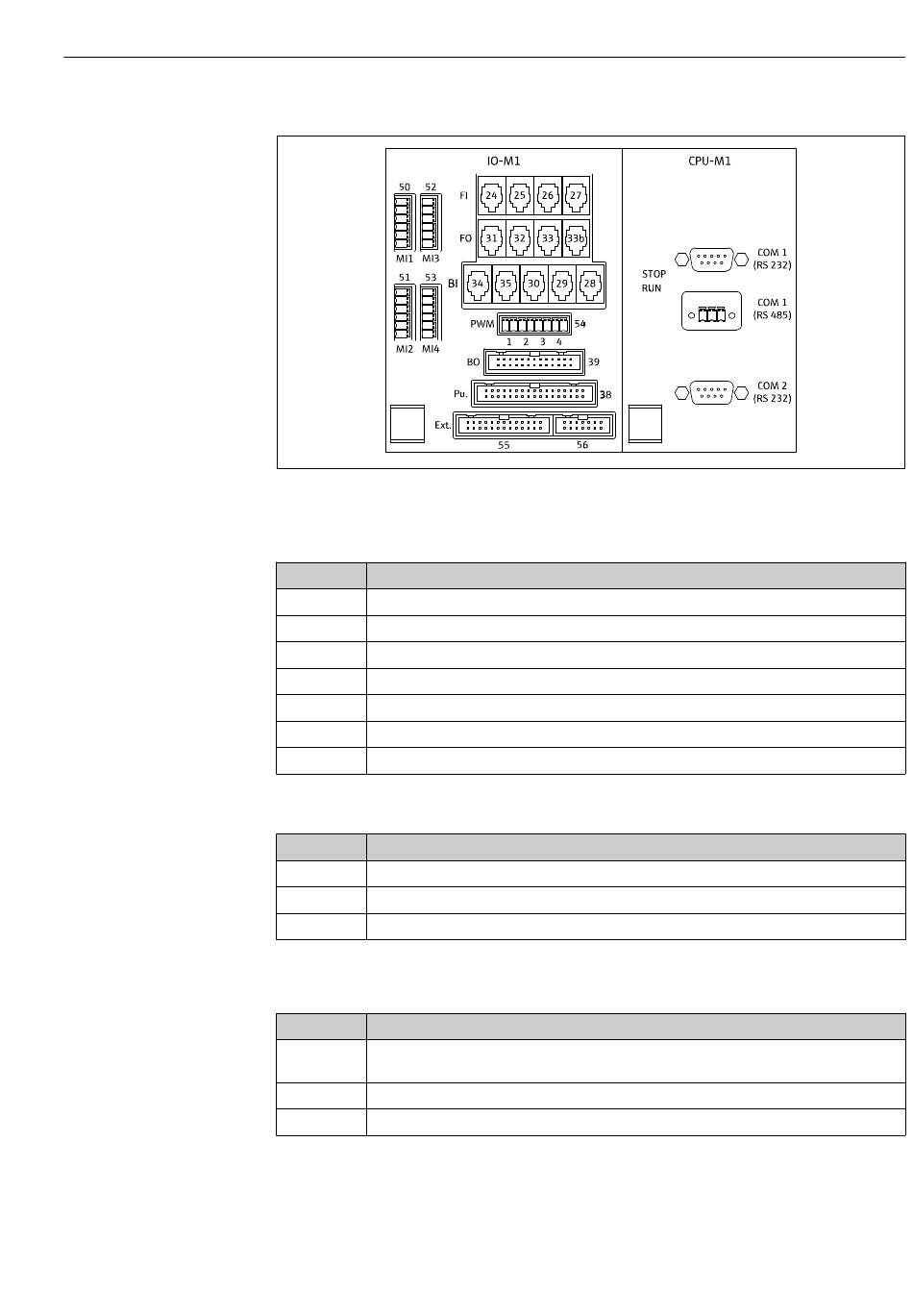

Anschluss Verteiler
8
Verteiler (* = Pin 1 bei MI1 - MI4 und bei PWM)
Belegungsplan Verteiler:
Anschluss
Beschreibung
F0-31
Pumpensteuerung
BI-29
Leckagemelder DI 05
BI-30
Standby intern DI 04
PWM-1
Regler Heizung Messzelle (Pin 1 schwarz, Pin 2 blau)
BO-39
Relaismodul
Ext.-55
Anschlussdose extern
MI1
Temperaturfühler Messzelle Regler Typ K (Pin 4 schwarz (+), Pin 6 weiß (-))
Belegungsplan Prozessor:
Anschluss
Beschreibung
COM 1
Serielle Schnittstelle
COM 2
Spektrometer Elektronik
COM 1
BUS Schnittstelle
5.1.6
Sicherungen
Baugruppe
Sicherungen
Netzvertei-
2,5 A, träge Bauform: Feinsicherung 6,3 x 32
lung
Relais
pro Relais 4 A, träge, Bauform: TR5
Netzteil
2 A, träge, Bauform: Feinsicherung 5 x 20
Elektrischer Anschluss
A0026538
21
