Elektrischer Anschluss

7 Elektrischer Anschluss
7.1 Anschlussmöglichkeiten
7.1.1 Anschlussmöglichkeiten
2-Draht, 4-20 mA HART
1 2
+
–
3
1 2
+
–
3

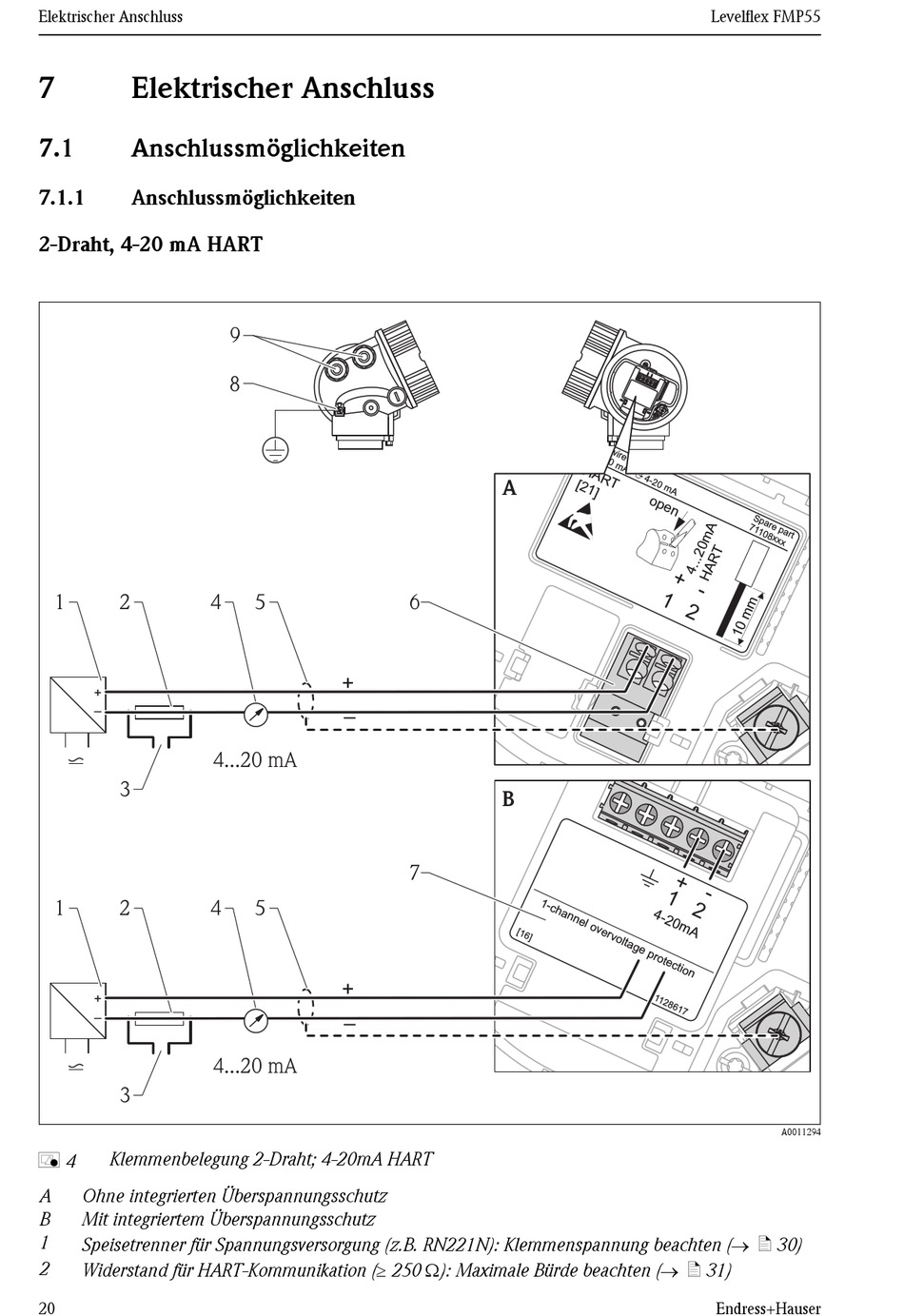

Klemmenbelegung 2-Draht; 4-20mA HART
å 4
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1
Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 30)
2
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 31)
20
9
8
4 5
+
–
4...20 mA
4 5
+
–
4...20 mA
A
6
B
7
Levelflex FMP55
A0011294
Endress+Hauser
