Montage
18

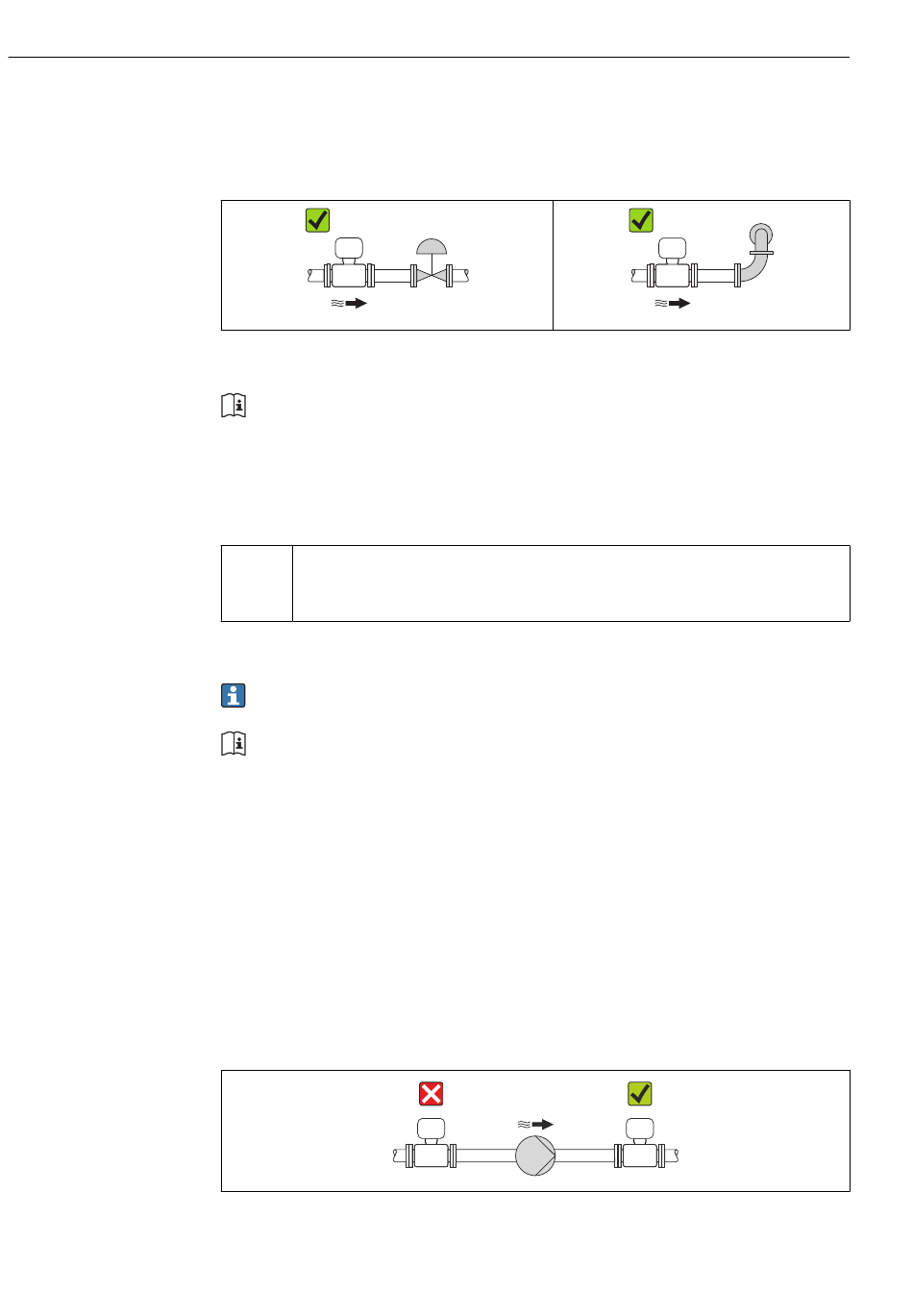

Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
→ 18.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messgerät –40...+60 °C (–40...+140 °F)
(Messaufnehmer, Messumformer)
Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermei-
den, insbesondere in wärmeren Klimaregionen.
Temperaturtabellen
Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger
Umgebungs- und Messstofftemperatur beachten.
Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits-
hinweise" (XA) zum Gerät
Systemdruck
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen
Gase auftritt.
Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht:
• Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase)
• Bei Saugförderung
‣
Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck
sorgen.
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
A0015597
Dosimass
A0015598
A0015594
