Vaillant auroCOMPACT/2 VSC S 126/2-C 180 HL Installations- Und Wartungsanleitung Seite 7

59
68
2
63
65

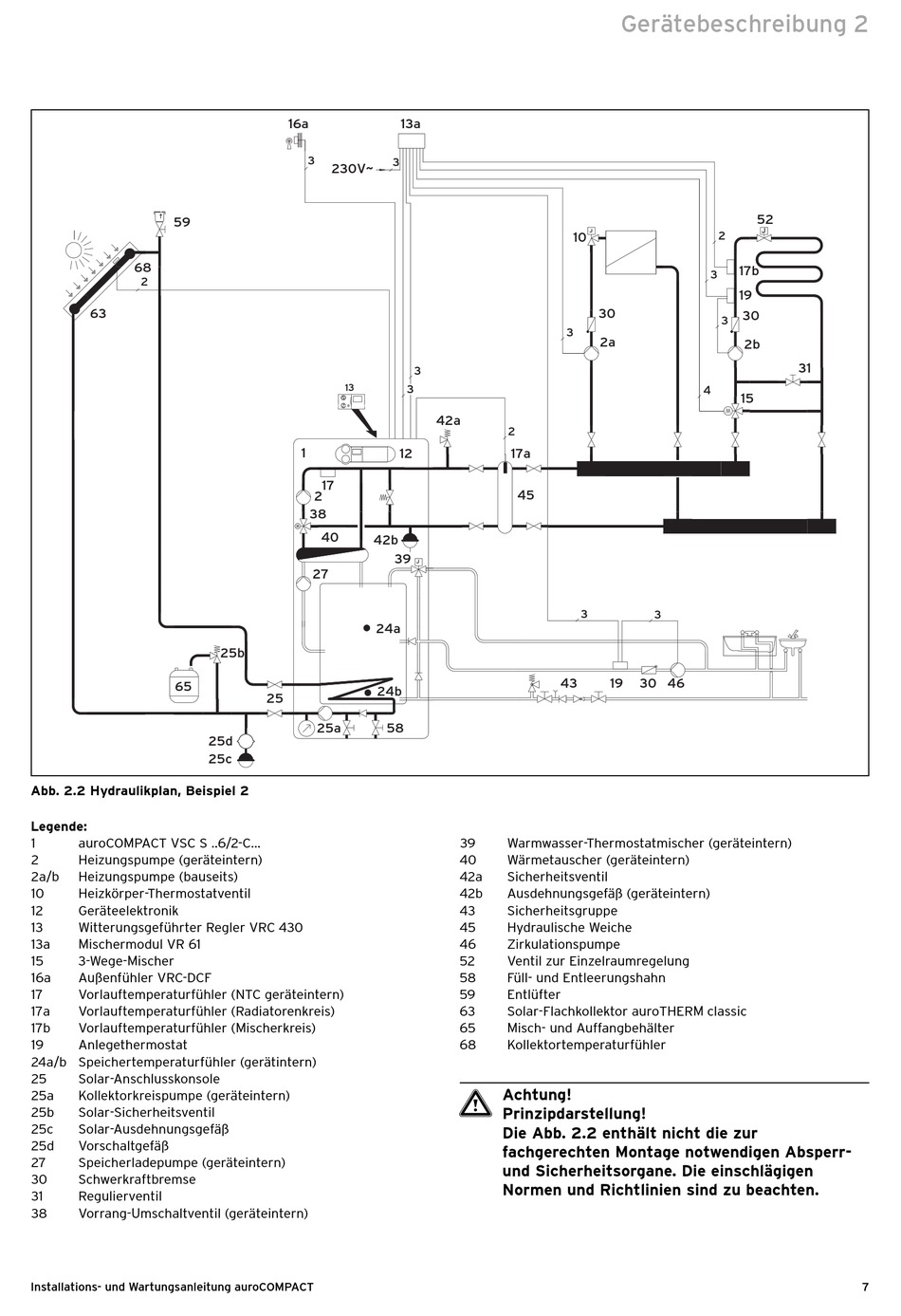

Abb. 2.2 Hydraulikplan, Beispiel 2
Legende:
1 auroCOMPACT VSC S ..6/2-C...
2 Heizungspumpe (geräteintern)
2a/b Heizungspumpe (bauseits)
10 Heizkörper-Thermostatventil
12 Geräteelektronik
13 Witterungsgeführter Regler VRC 430
13a Mischermodul VR 61
15 3-Wege-Mischer
16a Außenfühler VRC-DCF
17 Vorlauftemperaturfühler (NTC geräteintern)
17a Vorlauftemperaturfühler (Radiatorenkreis)
17b Vorlauftemperaturfühler (Mischerkreis)
19 Anlegethermostat
24a/b Speichertemperaturfühler (gerätintern)
25 Solar-Anschlusskonsole
25a Kollektorkreispumpe (geräteintern)
25b Solar-Sicherheitsventil
25c Solar-Ausdehnungsgefäß
25d Vorschaltgefäß
27 Speicherladepumpe (geräteintern)
30 Schwerkraftbremse
31 Regulierventil
38 Vorrang-Umschaltventil (geräteintern)
Installations- und Wartungsanleitung auroCOMPACT
16a
3
230V~
13
1
17
2
38
40
42b
27
24a
25b
24b
25
25a
25d
25c
13a
3
3
3
42a
2
12
17a
45
39
J
58
39 Warmwasser-Thermostatmischer (geräteintern)
40 Wärmetauscher (geräteintern)
42a Sicherheitsventil
42b Ausdehnungsgefäß (geräteintern)
43 Sicherheitsgruppe
45 Hydraulische Weiche
46 Zirkulationspumpe
52 Ventil zur Einzelraumregelung
58 Füll- und Entleerungshahn
59 Entlüfter
63 Solar-Flachkollektor auroTHERM classic
65 Misch- und Auffangbehälter
68 Kollektortemperaturfühler
a Achtung!
Prinzipdarstellung!
Die Abb. 2.2 enthält nicht die zur
fachgerechten Montage notwendigen Absperr-
und Sicher heits organe. Die einschlägigen
Normen und Richt linien sind zu beachten.
Gerätebeschreibung 2
J
2
10
3
30
3
3
2a
4
3
3
43 19 30 46
52
J
17b
19
30
2b
31
15
7
