2 Gerätebeschreibung
59
68
2
63
65

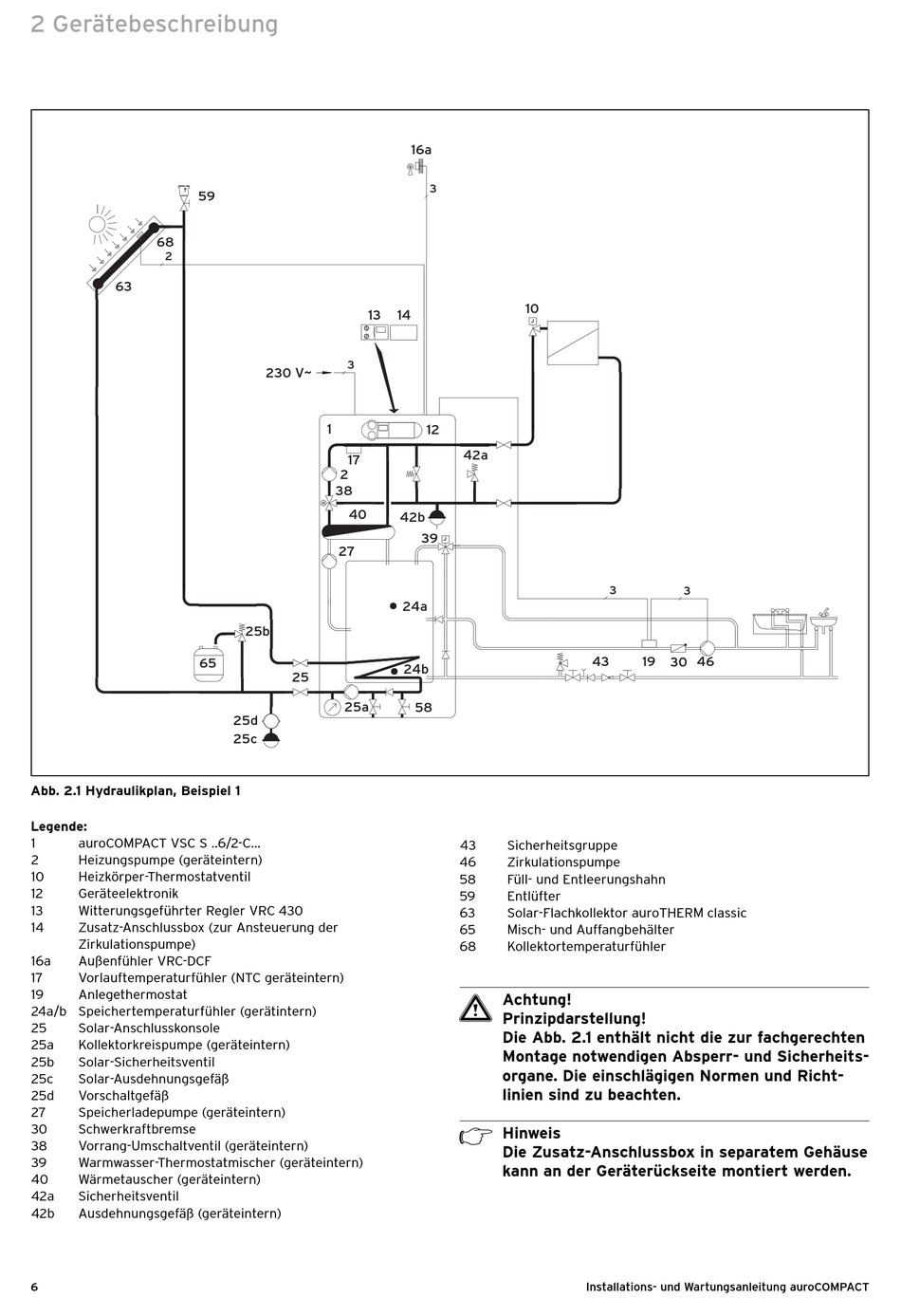

Abb. 2.1 Hydraulikplan, Beispiel 1
Legende:
1 auroCOMPACT VSC S ..6/2-C...
2 Heizungspumpe (geräteintern)
10 Heizkörper-Thermostatventil
12 Geräteelektronik
13 Witterungsgeführter Regler VRC 430
14 Zusatz-Anschlussbox (zur Ansteuerung der
Zirkulationspumpe)
16a Außenfühler VRC-DCF
17 Vorlauftemperaturfühler (NTC geräteintern)
19 Anlegethermostat
24a/b Speichertemperaturfühler (gerätintern)
25 Solar-Anschlusskonsole
25a Kollektorkreispumpe (geräteintern)
25b Solar-Sicherheitsventil
25c Solar-Ausdehnungsgefäß
25d Vorschaltgefäß
27 Speicherladepumpe (geräteintern)
30 Schwerkraftbremse
38 Vorrang-Umschaltventil (geräteintern)
39 Warmwasser-Thermostatmischer (geräteintern)
40 Wärmetauscher (geräteintern)
42a Sicherheitsventil
42b Ausdehnungsgefäß (geräteintern)
6
13 14
3
230 V~
1
17
2
38
40
42b
27
24a
25b
24b
25
25a
25d
25c
16a
3
10
J
12
42a
39
J
58
43 Sicherheitsgruppe
46 Zirkulationspumpe
58 Füll- und Entleerungshahn
59 Entlüfter
63 Solar-Flachkollektor auroTHERM classic
65 Misch- und Auffangbehälter
68 Kollektortemperaturfühler
a Achtung!
Prinzipdarstellung!
Die Abb. 2.1 enthält nicht die zur fachgerechten
Montage notwendigen Absperr- und Sicherheits-
organe. Die einschlägigen Normen und Richt-
linien sind zu beachten.
h Hinweis
Die Zusatz-Anschlussbox in separatem Gehäuse
kann an der Geräterückseite montiert werden.
3
3
43 19 30 46
