3.1.4 Hebel und Winkel am Stellungsregler montieren
1.
Hebel (6) auf die Achse (5) des Stellungsreglers aufsetzen (durch die angeschnittene Form der Achse nur in
einer Position möglich).
2.
Anhand der Pfeilmarkierung (4) prüfen, ob sich der Hebel im Arbeitsbereich (zwischen den Pfeilen) bewegt.
3.
Schraube (7) am Hebel handfest anziehen.
4.
Vorbereiteten Stellungsregler mit noch losem Anbauwinkel (1) so an den Antrieb halten, das die Konusrolle
des Hebels in den Bügel eintaucht um festzustellen, welche Gewindebohrungen am Stellungsregler für den
Anbauwinkel verwendet werden müssen.
5.
Anbauwinkel (1) mit Schrauben (2) und Unterlegscheiben (3) in den entsprechenden Gewindebohrungen am
Gehäuse des Stellungsreglers befestigen.
Schrauben möglichst gleichmäßig anziehen, um später die Linearität zu gewährleisten.
Anbauwinkel so in dem Langloch ausrichten, dass sich ein symmetrischer Arbeitsbereich ergibt.
Hub des Ventils auf Mittelstellung setzen und den Hebel horizontal ausrichten (Abb. 7, Nr. 4).
Dann die Schraube (Abb. 7, Nr. 4) festziehen. Der Hebel bewegt sich zwischen den Pfeilmarkierungen (Abb. 8, Nr. 4).
IM-P706-02-DE CTLS Ausgabe 1

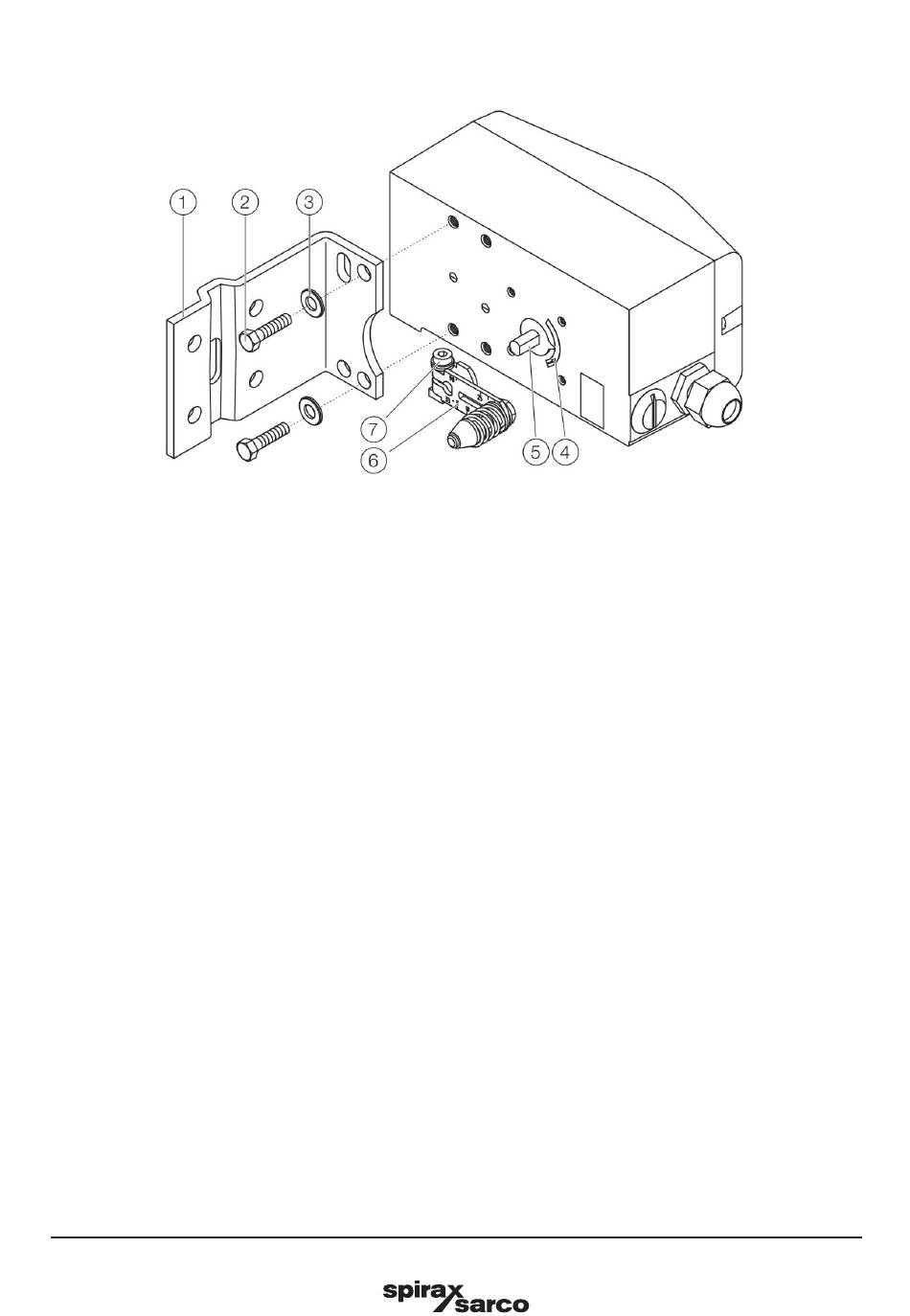

Abb. 6
Digitaler Stellungsregler SP7-10
11
