3.2 Elektrische Anschlüsse

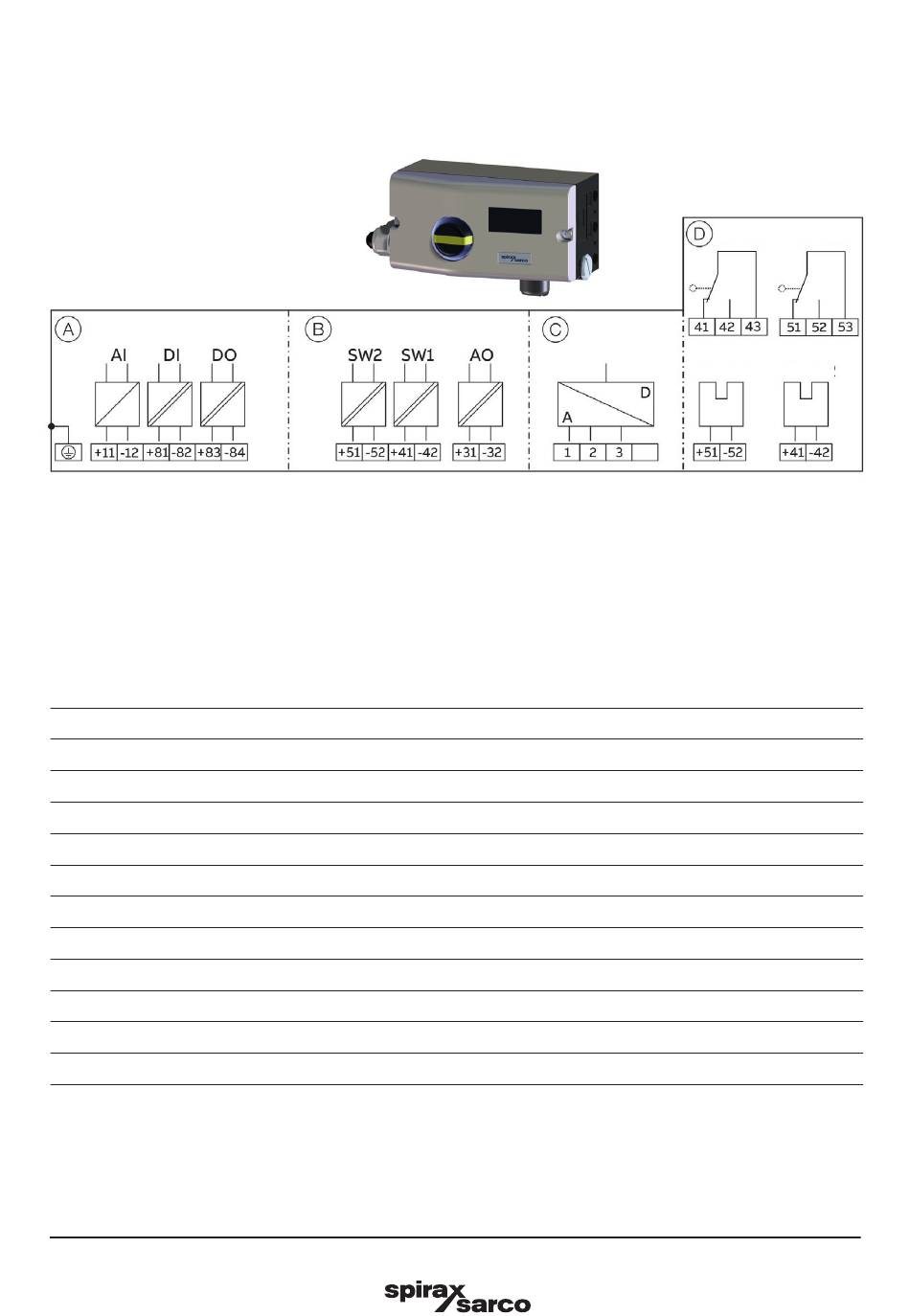

3.2.1 Anschlussplan Stellungsregler / SP7-10 Control Unit
A
Grundgerät
B
Optionen
C
Anschluss SP7-10 Remote Sensor / abgesetzter Wegsensor (nur bei Ausführung SP7-10 Control Unit)
D
Optionen, Grenzwertmeldung mit Schlitzinitiatoren oder Mikroschaltern (nicht bei Ausführung SP7-10 Control
Unit)
Klemme
Funktion / Bemerkungen
Analogeingang
+11/-12
+81/-82
Binäreingang DI
Binärausgang DO2
+83/-84
Digitale Rückmeldung SW1 (Optionsmodul)
+51/-52
Digitale Rückmeldung SW2 (Optionsmodul)
+41/-42
+31/-32
Analoge Rückmeldung AO (Optionsmodul)
SP7-10 Remote Sensor (Nur bei Option SP7-10 Remote Sensor oder SP7-10 für abgesetzten Wegsensor)
1 / 2 / 3
Grenzwertschalter Limit 1 mit Schlitzinitiator (Option)
+51/-52
Grenzwertschalter Limit 2 mit Schlitzinitiator (Option)
+41/-42
41 / 42 / 43
Grenzwertschalter Limit 1 mit Mikroschalter (Option)
Grenzwertschalter Limit 2 mit Mikroschalter (Option)
51 / 52 / 53
Hinweis
Der SP7-10 kann entweder mit Schlitzinitiatoren oder Mikroschaltern als Grenzwertschalter ausgestattet werden.
Die Kombination beider Varianten ist nicht möglich. Bei der Ausführung SP7-10 Control Unit mit SP7-10 Remote
Sensor befinden sich die Grenzwertschalter im Gehäuse des SP7-10 Remote Sensors.
18
Abb. 16
Digitaler Stellungsregler SP7-10
Limit 1
Limit 1
Limit 2
IM-P706-02-DE CTLS Ausgabe 1
Limit 2
