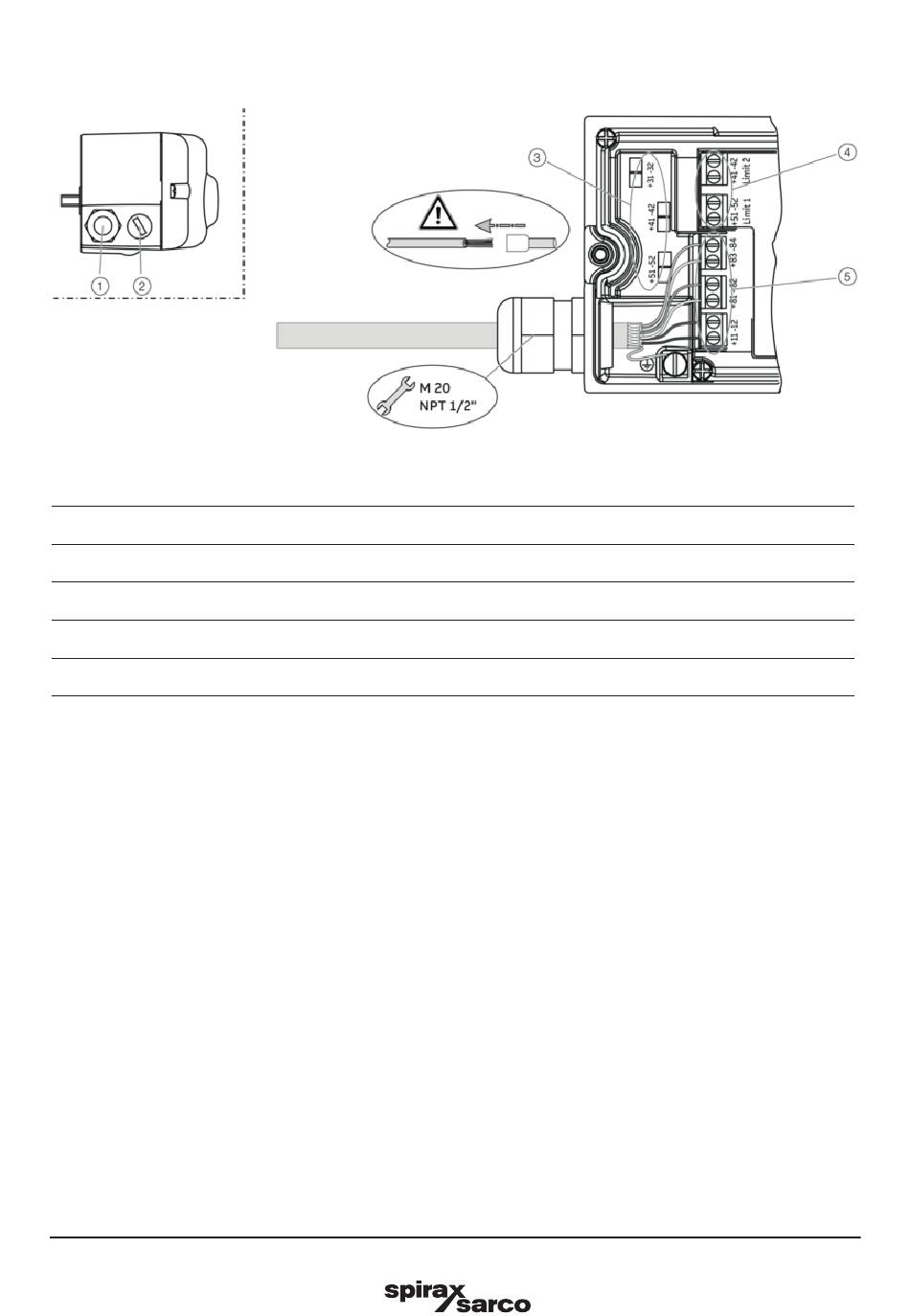

3.3 Anschluss am Gerät
1
Kabelverschraubung
2
Blindstopfen
3
Anschlussklemmen für Optionsmodule
4
Anschlussklemmen Bausatz für digitale Rückmeldung
5
Anschlussklemmen Grundgerät
Für die Kabeleinführung in das Gehäuse befinden sich auf der linken Gehäuseseite 2 Gewindebohrungen ½-
14 NPT oder M20 × 1,5. Die eine Gewindebohrung wird mit einer Kabelverschraubung versehen und auf der
anderen Gewindebohrung befindet sich ein Blindstopfen.
Hinweis
Die Anschlussklemmen werden im geschlossenen Zustand ausgeliefert und müssen vor der Einführung der
Adern aufgeschraubt werden.
1.
Die Adern auf etwa 6 mm (0,24 in) abisolieren.
2.
Die Adern gemäß Anschlussplan an den Anschlussklemmen anschließen.
22
Abb. 18
Digitaler Stellungsregler SP7-10
IM-P706-02-DE CTLS Ausgabe 1
