3. Parameter 3.2 wählen:
-
MODE drücken und halten, zusätzlich 2× kurz ARROW UP drücken,

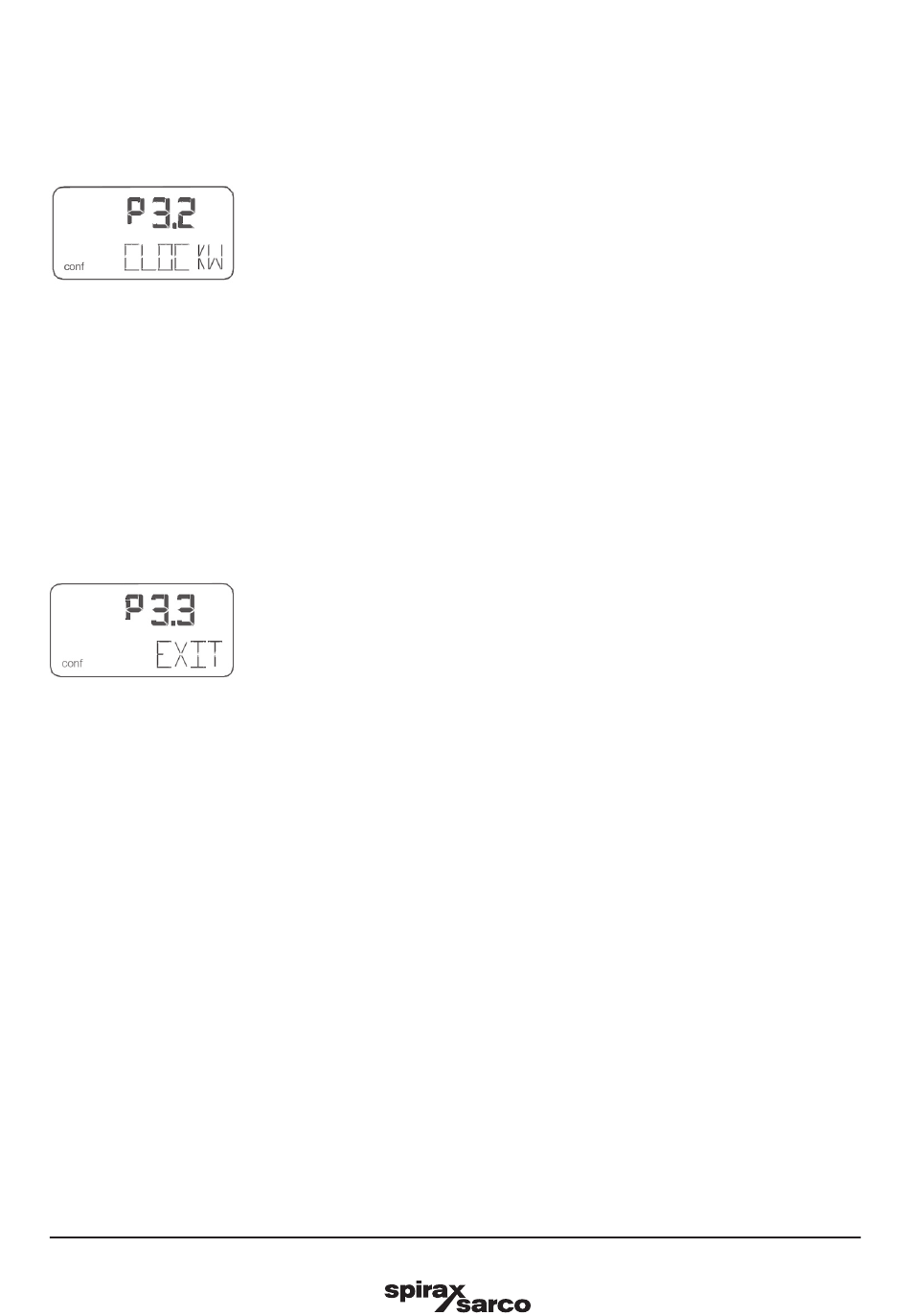

Im Display wird jetzt folgendes angezeigt:
-
MODE loslassen.
4. Parametereinstellung ändern:
-
Kurz ARROW UP drücken, um CTCLOCKW anzuwählen.
5. Zum Parameter 3.3 (zurück zur Arbeitsebene) wechseln und die neuen Einstellungen speichern:
-
MODE drücken und halten,
-
Zusätzlich 2× kurz ARROW UP drücken.
Im Display wird jetzt folgendes angezeigt:
-
MODE loslassen,
-
kurz ARROW UP drücken, um NV_SAVE anzuwählen,
-
ENTER drücken und bis zum Ablauf des Countdowns von 3 auf 0 halten.
Die neue Parametereinstellung wird gespeichert und der Stellungsregler kehrt automatisch in die Arbeitsebene
zurück. Er arbeitet in der Betriebsart weiter, die vor dem Aufrufen der Konfigurationsebene aktiv war.
4.6 Einstellung der Optionsmodule
Einstellung der mechanischen Stellungsanzeige
1.
Die Schrauben am Gehäusedeckel lösen und den Gehäusedeckel abnehmen.
2.
Die Stellungsanzeige auf der Achse auf die gewünschte Position drehen.
3.
Den Gehäusedeckel aufsetzen und am Gehäuse anschrauben. Die Schrauben handfest anziehen.
4.
Den Symbolaufkleber zum Markieren der minimalen und maximalen Ventilstellung auf dem Gehäusedeckel
anbringen.
Hinweis: Die Aufkleber befinden sich auf der Innenseite des Gehäusedeckels.
34
Digitaler Stellungsregler SP7-10
IM-P706-02-DE CTLS Ausgabe 1
