3.1.12 Adapter an den Stellungsregler anbauen
1.
Anbauposition bestimmen (parallel zum Antrieb oder um 90° versetzt).
2.
Drehrichtung des Antriebs (rechtsdrehend oder linksdrehend) ermitteln.
3.
Schwenkantrieb in die Grundstellung fahren.
4.
Achse voreinstellen.
Damit der Stellungsregler innerhalb des Arbeitsbereichs arbeitet (siehe Allgemeines auf Seite 14), ist die
Anbauposition sowie die Grundstellung und Drehrichtung des Antriebs bei der Ermittlung der Adapterposition auf
der Achse (1) zu berücksichtigen. Die Achse kann hierzu von Hand verstellt werden, um den Adapter (3) in der
richtigen Position entsprechend aufzusetzen.
5.
Adapter in der geeigneten Position auf die Achse aufsetzen und mit Gewindestiften (2) fixieren. Dabei muss
einer der Gewindestifte verdrehsicher auf der Abflachung der Achse fixiert sein.
16

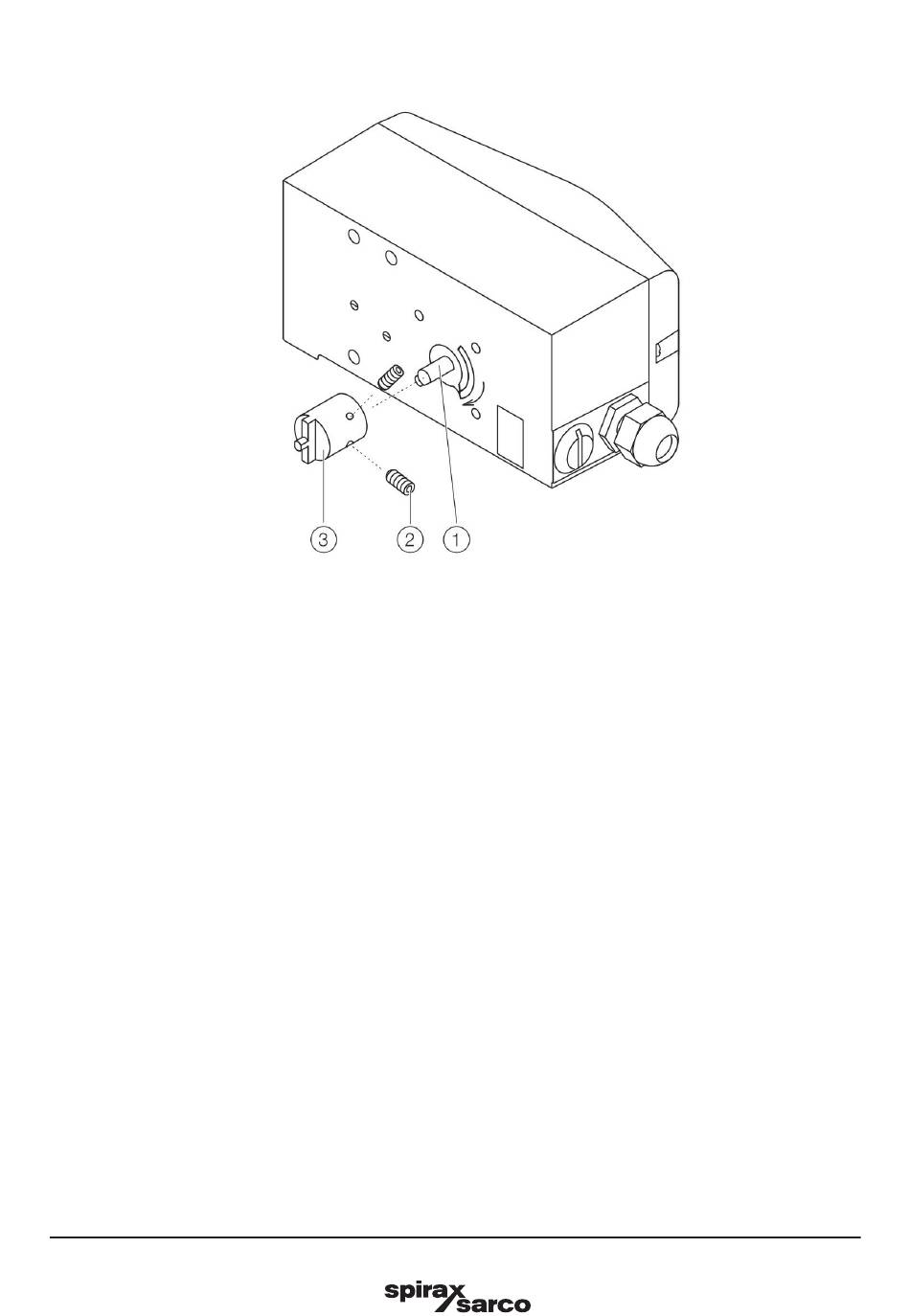

Abb. 13
Digitaler Stellungsregler SP7-10
IM-P706-02-DE CTLS Ausgabe 1
