2. Allgemeine Produktinformationen
2.1 Einführung
Der SP7-10 ist der intelligenter digitale Stellungsregler für die Kommunikation über HART
Stellungsregler-Familie. Unübertroffene Stoß- und Schwingungsdämpfung von 10 g bis 80 Hz unterscheidet den SP7-
10 von anderen und garantiert zuverlässigen Betrieb un fast allen Gebieten unter härtesten Umgebungsbedingungen.

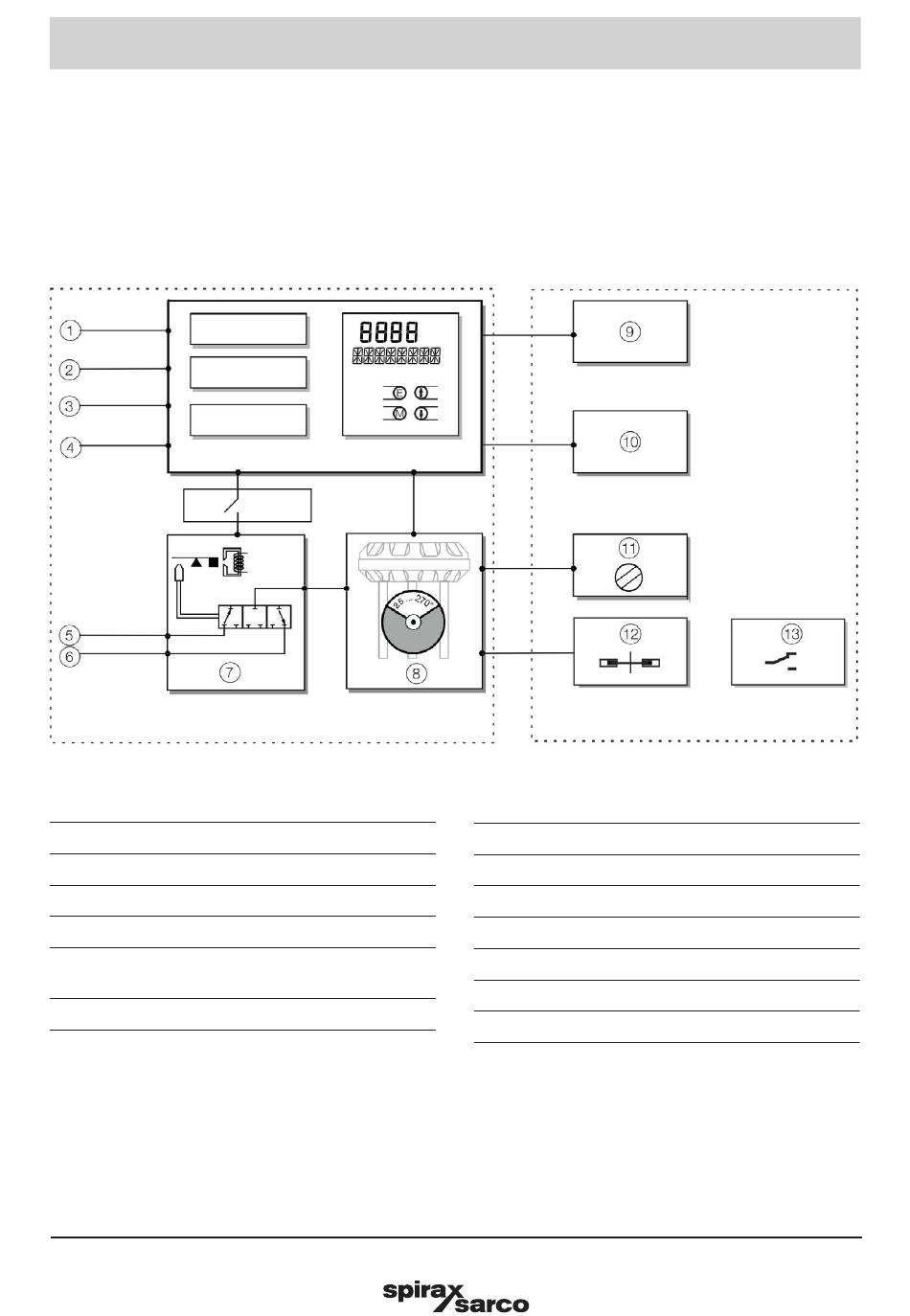

2.2 Arbeitsprinzip
1
LCI-Stecker
2
Stellsignal 4 bis 20 mA
3
Binäreingang
4
Binärausgang
5
Zuluft: 1,4 - 6 bar
(20 bis 90 psi, 0,14 bis 0,6 MPa)
6
Abgase
Der SP7-10 ist ein elektronisch parametrierbarer und kommunikationsfähiger Stellungsregler zum Anbau an
pneumatischen Linear- und Schwenkantriebe.
Die Anpassung an das Stellgerät und die Ermittlung der Regelparameter erfolgen vollautomatisch, so dass eine
größtmögliche Zeitersparnis und ein optimales Regelverhalten erzielt werden.
IM-P706-02-DE CTLS Ausgabe 1
Abb. 1
7
8
9
10 Steckmodul Digitale Rückmeldung
11 Bausatz Mechanische Stellungsanzeige
12 Grenzwertmeldung mit Schlitzinitiatoren
13 Grenzwertmeldung mit 24 V-Mikroschaltern
Digitaler Stellungsregler SP7-10
I/P-Modul mit 3/3-Wegeventil
Wegsensor
Steckmodul Analoge Rückmeldung (4 bis 20 mA)
innerhalb der
®
7
