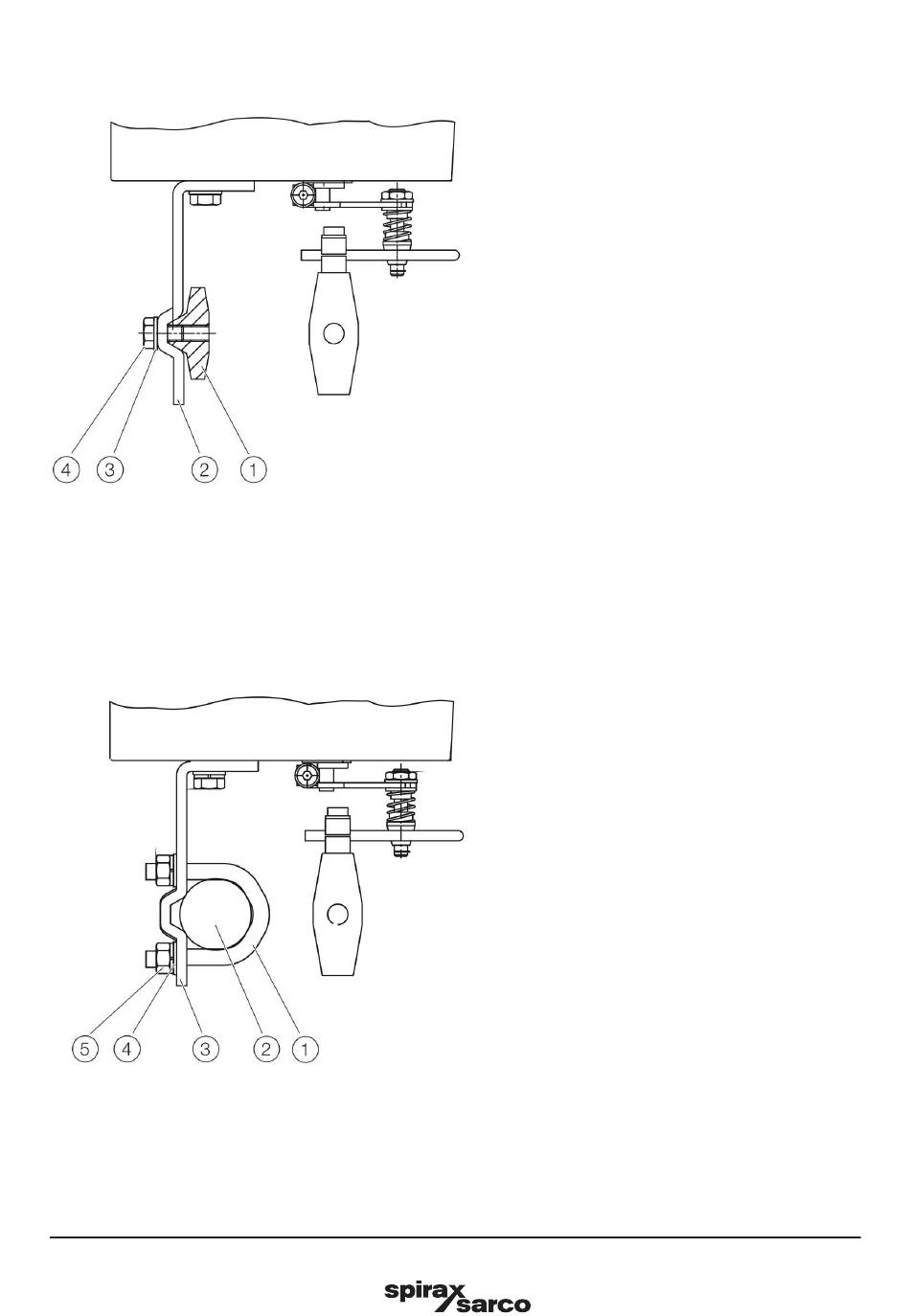

3.1.5 Anbau an eine Gusslaterne
Abb. 7
3.1.6 Anbau an eine Säule
Abb. 8
12
1.
1.
2.
3.
4.
Hinweis
Die Höhenposition des Stellungsreglers so an der
Gusslaterne oder Säule ausrichten, dass der Hebel
bei einem halben Hub des Ventils (augenscheinlich)
waagerecht steht.
Digitaler Stellungsregler SP7-10
Anbauwinkel (2) mit Schraube (4) und
Unterlegscheibe (3) an die Gusslaterne (1)
befestigen.
Anbauwinkel (3) in der geeigneten Position an
die Säule (2) halten.
Bügelschrauben (1) von der Innenseite
der Säule (2) durch die Bohrungen des
Anbauwinkels stecken.
Unterlegscheiben (4) und Muttern (5)
aufsetzen.
Muttern handfest anziehen.
IM-P706-02-DE CTLS Ausgabe 1
