Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht)
LO_LO_PRI und Priorität für unteren Grenzwert-Vorwarnalarm/LO_PRI die
Alarmprioritäten festlegen. Eine Protokollierung an das Feld-Hostsystem erfolgt nur bei
einer Alarmpriorität größer 2.
8. Über den Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus
auf Auto setzen. Hierfür muss auch der Resource Block auf den Blockmodus Auto
gesetzt sein.
10.1.5 Weitere Parametrierung
1. Funktions- und Ausgangsblöcke verschalten.
2. Nach Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät herunterla-
den.
10.2

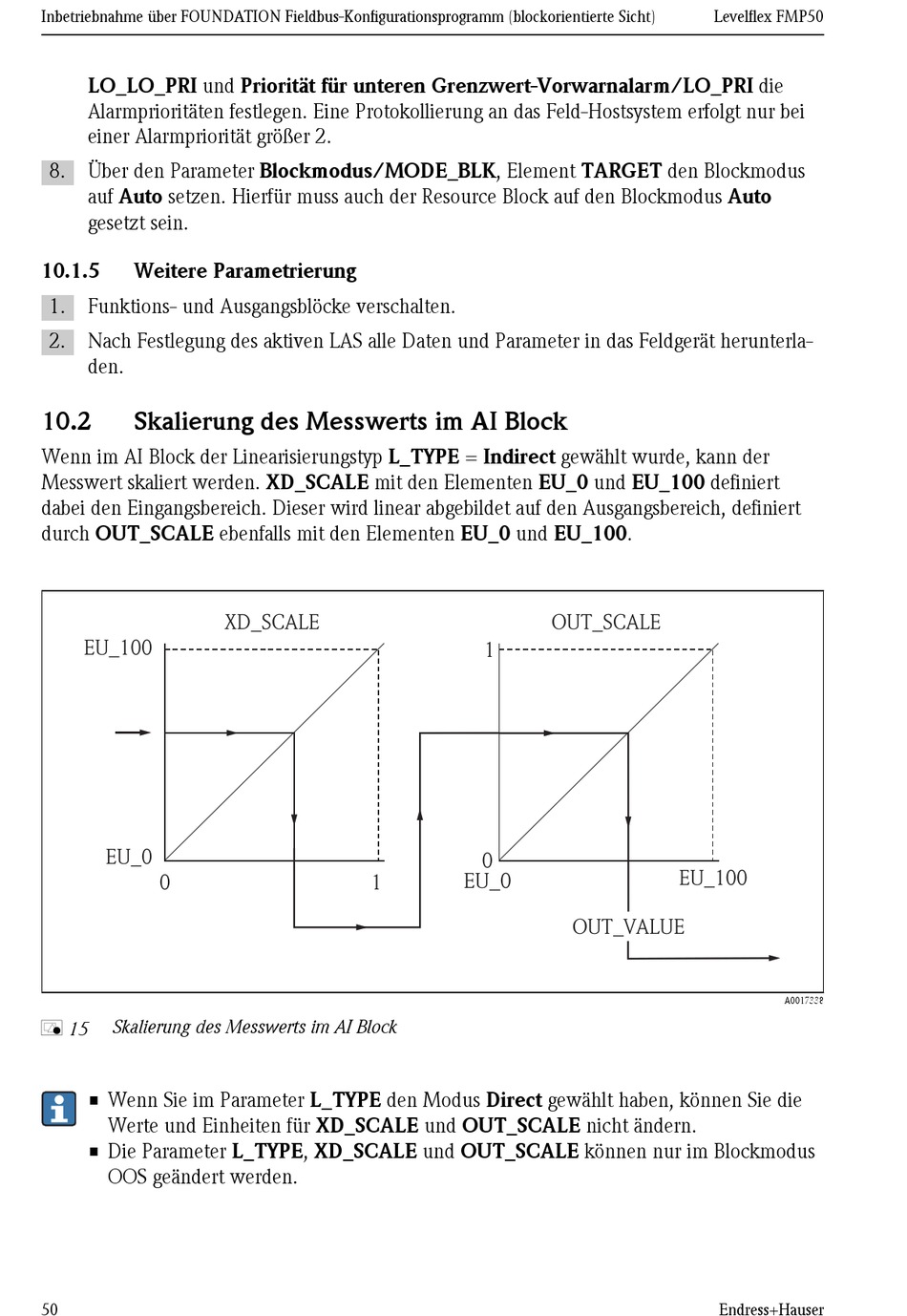

Skalierung des Messwerts im AI Block

Wenn im AI Block der Linearisierungstyp L_TYPE = Indirect gewählt wurde, kann der
Messwert skaliert werden. XD_SCALE mit den Elementen EU_0 und EU_100 definiert
dabei den Eingangsbereich. Dieser wird linear abgebildet auf den Ausgangsbereich, definiert
durch OUT_SCALE ebenfalls mit den Elementen EU_0 und EU_100.
EU_100
EU_0
0
Skalierung des Messwerts im AI Block
å 15
• Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die
Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
• Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus
OOS geändert werden.
50
XD_SCALE
1
OUT_SCALE
1
0
EU_0
OUT_VALUE
Levelflex FMP50
EU_100
A0017338
