Micropilot FMR62B PROFIBUS PA

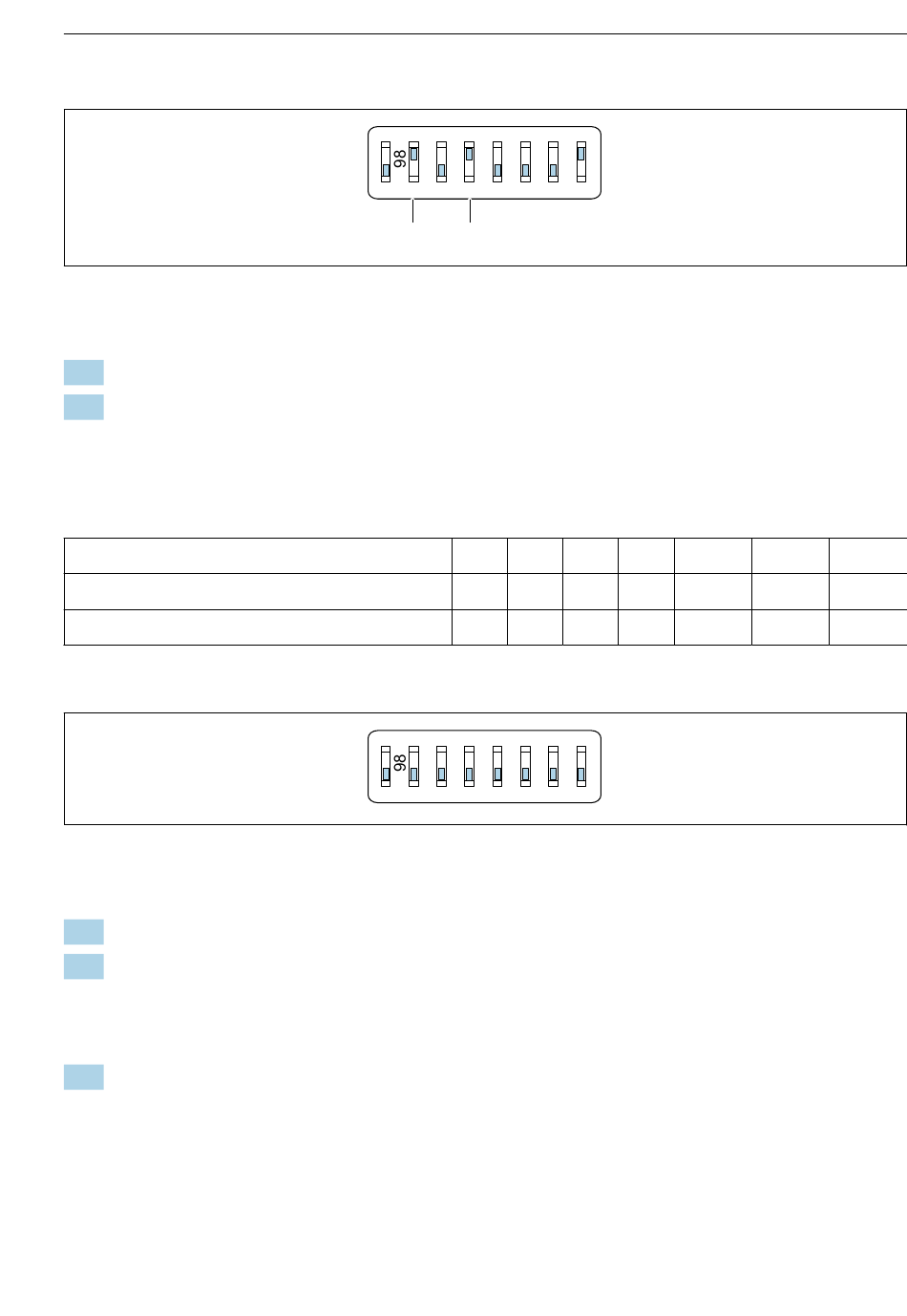

13.2.1 Hardware-Adressierung
 7 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "ON"; Schalter 1 bis 7 definieren
die Adresse.
1. Schalter 8 in Position "ON" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerä-
tes.
Schalter-Werte Zuordnung
Schalter
Wert in Position "ON"
Wert in Position "OFF"
13.2.2 Software-Adressierung
 8 Beispiel für die Software-Adressierung; Schalter 8 ist in Position "OFF"; die Adresse wird im
Bedienmenü definiert
1. Schalter 8 auf "OFF" setzen.
2. Das Gerät führt automatisch einen Neustart durch und meldet sich mit der im Gerät
gespeicherten PROFIBUS-Adresse. Der Werksauslieferzustand ist PROFIBUS-
Adresse 126 bzw. die mit Bestellmerkmal "Kennzeichnung", Option "Busadresse" bestellte
PROFIBUS-Adresse.
3. Adresse über das Bedienmenü einstellen: Applikation → Profibus → Konfiguration
→ Geräteadresse
13.3 Aufbau und Funktionsweise des Bedienmenüs
Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools
FieldCare oder DeviceCare unterscheidet sich folgendermaßen:
Die Vor-Ort-Anzeige eignet sich, um einfache Anwendungen zu parametrieren.
Endress+Hauser
ON
1 3 5 6
2 4 7
2 + 8 = 10
1 2
1 2
0 0
ON
1
2 3 4 5 6 7
Bedienungsmöglichkeiten
DIP
8
3 4 5
4 8 16
0 0 0
DIP
8
A0053770
6 7
32 64
0 0
A0053771
