Montage

4 Montage
Detaillierte Angaben zur Montage des Messaufnehmers: Kurzanleitung Messaufnehmer
→  3
4.1

Anzeigemodul drehen

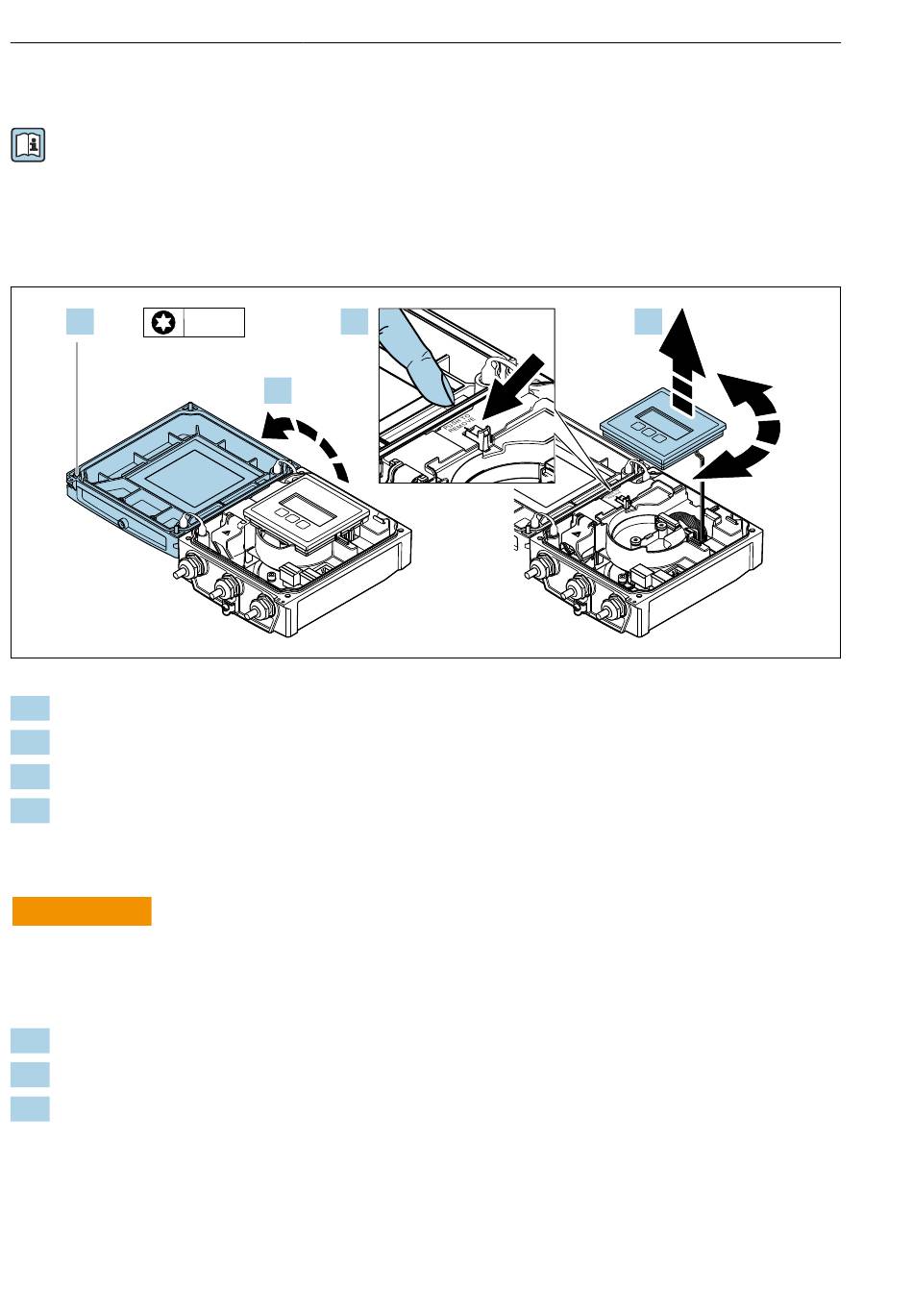

4.1.1 Messumformergehäuse öffnen und Anzeigemodul drehen
1.
4 x
1. Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
4.1.2 Messumformergehäuse montieren
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Befestigungsschrauben mit den angegebenen Anziehdrehmomente anziehen.
1. Anzeigemodul einsetzen und dabei verriegeln.
2. Gehäusedeckel schließen.
3. Befestigungsschrauben vom Gehäusedeckel anziehen: Anziehdrehmoment Aluminium-
gehäuse 2,5 Nm (1,8 lbf ft) – Kunststoffgehäuse 1 Nm (0,7 lbf ft).
10
3.
TX 20
2.
Durchflussmessgerät Proline 400
4.
