Durchflussmessgerät Proline 400

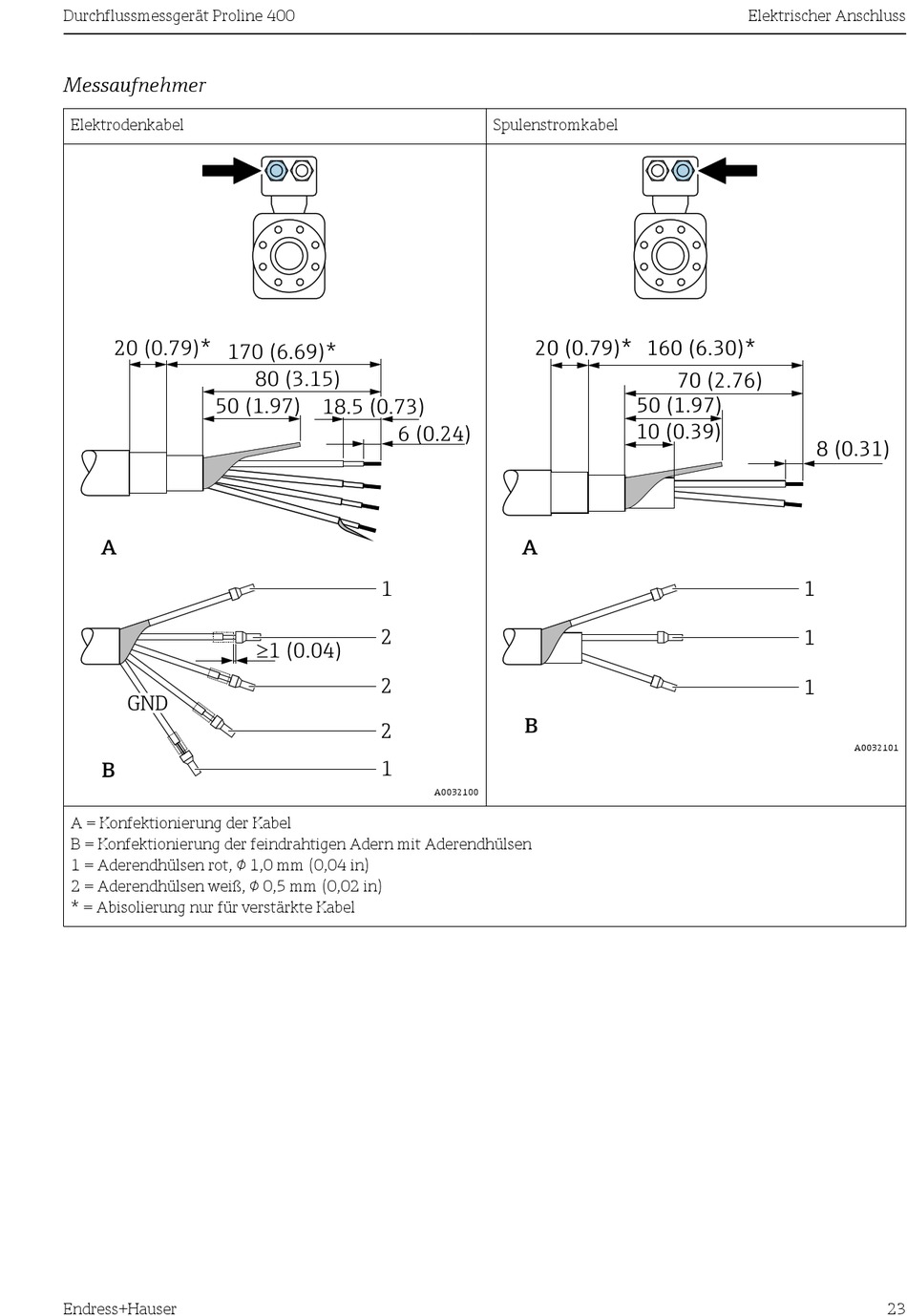

Messaufnehmer
Elektrodenkabel
20 (0.79)*
170 (6.69)*
50 (1.97)
A
GND
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot,  1,0 mm (0,04 in)
2 = Aderendhülsen weiß,  0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
Endress+Hauser
80 (3.15)
18.5 (0.73)
6 (0.24)
1
2
³1 (0.04)
2
2
1
Spulenstromkabel
20 (0.79)*
A
B
A0032100
Elektrischer Anschluss
160 (6.30)*
70 (2.76)
50 (1.97)
10 (0.39)
1
1
1
8 (0.31)
A0032101
