Durchflussmessgerät Proline 400
3.
2.
PE

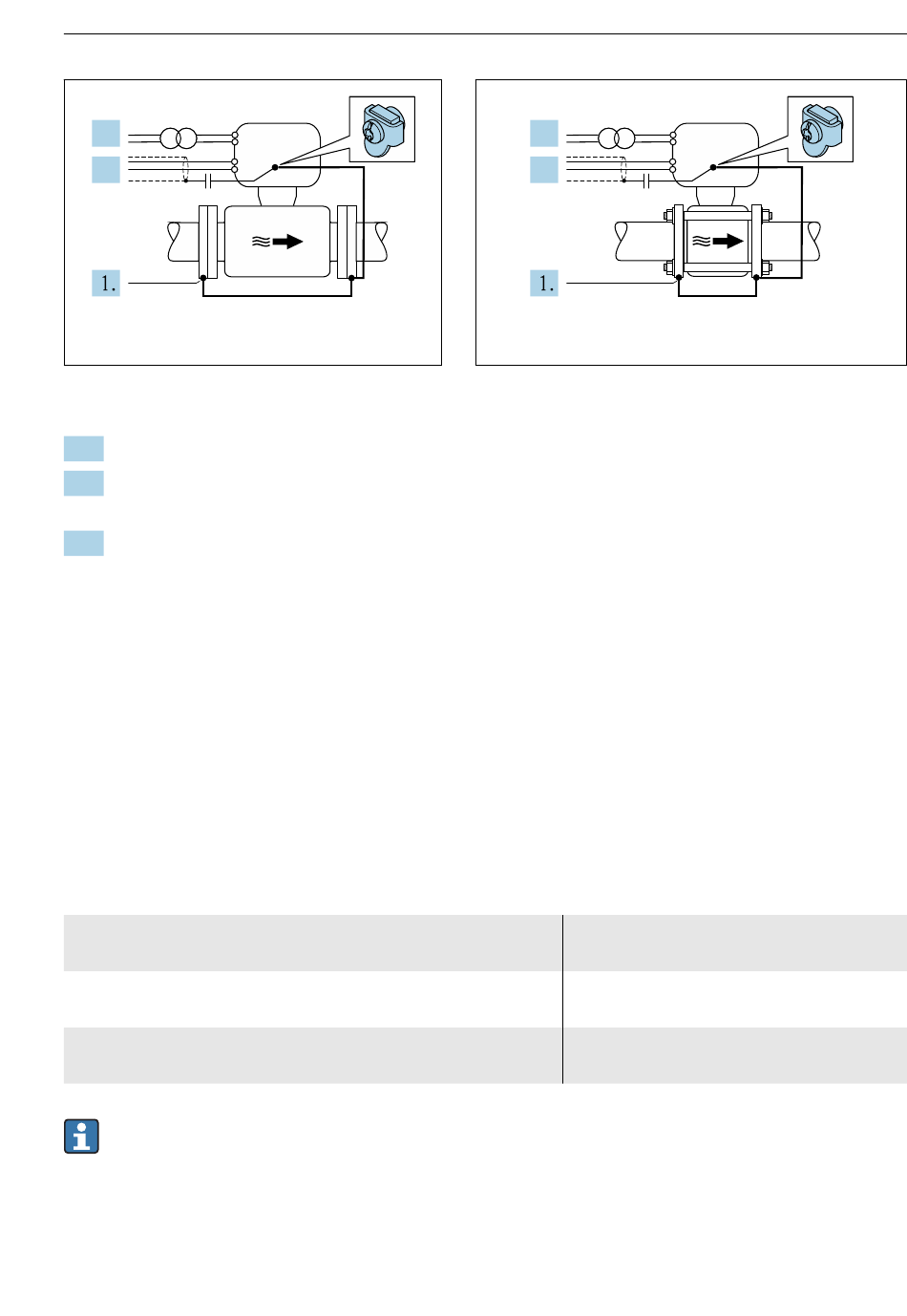

 12 Promag L, W
1. Rohrleitungsflansche und Messumformer über Erdungskabel verbinden.
2. Abschirmung der Signalleitungen über einen Kondensator führen (empfohlener Wert
1.5µF/50V).
3. Potenzialfreier Anschluss des Geräts gegenüber Schutzerde an die Energieversorgung
(Trenntransformator). Bei 24V DC Versorgungsspannung ohne PE (= SELV Netzteil)
kann auf diese Maßnahme verzichtet werden.
5.4.4 Promag W: Anschlussbeispiele mit Potenzial Messstoff ungleich Schutzerde
mit Option "Erdfreie Messung"
In diesen Fällen kann das Messstoffpotenzial vom Potenzial des Geräts abweichen.
Einleitung
Die Option "Erdfreie Messung" ermöglicht eine galvanische Trennung des Messystems vom
Potenzial des Geräts. So können schädliche Ausgleichsströme, hervorgerufen durch Potenzial-
unterschiede zwischen dem Messstoff und dem Gerät, minimiert werden. Die Option "Erdfreie
Messung" ist optional verfügbar: Bestellmerkmal "Sensoroption", Option CV
Einsatzbedingungen für die Verwendung der Option "Erdfreie Messung"
Geräteausführung
Spannungsdifferenzen zwischen Messstoffpotenzial und Gerätepo-
tenzial
Wechselspannungsfrequenzen im Messstoff oder am Erdpotenzial
(PE)
• Um die spezifizierte Leitfähigkeitsmessgenauigkeit zu erreichen, wird ein Leitfähig-
keitsabgleich im installierten Zustand empfohlen.
• Ein Vollrohrabgleich im installierten Zustand wird empfohlen.
Endress+Hauser
+
–
≠ P = P
P M
A0042253
3.
2.
 13 Promag D
Kompaktausführung und Getrenntausführung
(Verbindungskabellänge ≤ 10 m)
Möglichst gering, üblicherweise im mV-Bereich
Unterhalb landesüblicher Netzfrequenz
Elektrischer Anschluss
+
–
PE ≠ P = P
P M
A0045826
