Elektrischer Anschluss
Ausgangslage:
• Rohrleitung wirkt isolierend.
• Eine sensornahe, niederohmige Messstofferdung ist nicht gewährleistet.
• Ausgleichsströme durch den Messstoff können nicht ausgeschlossen werden.

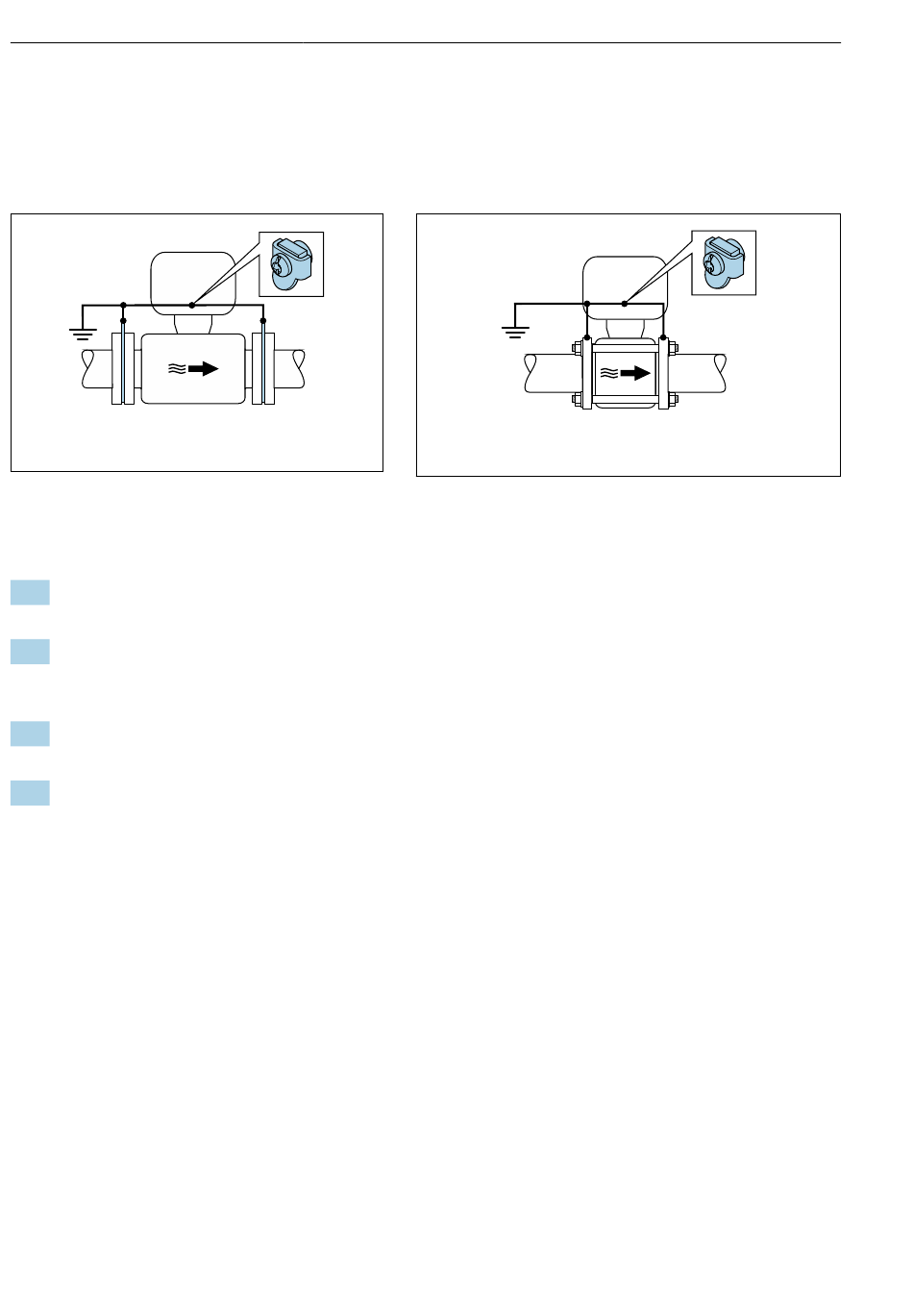

PE = P
 10 Promag L, W
Promag D
1. Flansche über das Erdungskabel mit der Erdungsklemme von Anschlussgehäuse von
Messumformer oder Messaufnehmer verbinden.
2. Verbindung auf Erdpotenzial legen.
Promag L und W
1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme von Anschlussgehäuse
von Messumformer oder Messaufnehmer verbinden.
2. Verbindung auf Erdpotenzial legen.
5.4.3

Anschlussbeispiel mit Potenzial Messstoff ungleich Schutzerde

In diesen Fällen kann das Messstoffpotenzial vom Potenzial des Geräts abweichen.
Metallische, ungeerdete Rohrleitung
Der Messaufnehmer und Messumformer sind elektrisch isoliert von PE eingebaut, z. B.
Anwendungen für elektrolytische Prozesse oder Anlagen mit Kathodenschutz.
Ausgangslage:
• Metallische Rohrleitung ohne Auskleidung
• Rohrleitung mit elektrisch leitender Auskleidung
32
= P
P M
A0044856
PE = P
 11 Promag D
Durchflussmessgerät Proline 400
= P
P M
Endress+Hauser
