Navigation in der Funktionsgruppe Abgleich (CAL)

Die Grenzen für HIF (Learn High Flow) oder LOWF (Learn Low Flow) können mit der 'Learn-
Funktion' variabel gesetzt werden.
• Einstellung HIF (Learn High Flow): Eingabe eines beliebigen Durchfluss zwischen
70 ... 100 % vom Maximalwert im Prozess. Das Gerät errechnet selbstständig daraus den
entsprechenden 100 %-Wert.
• Einstellung LOWF (Learn Low Flow): Eingabe einen beliebigen Durchfluss zwischen
0 ... 20 % vom Maximalwert im Prozess. Das Gerät errechnet selbstständig daraus den ent-
sprechenden 0 %-Wert.
CAL
E
OUT

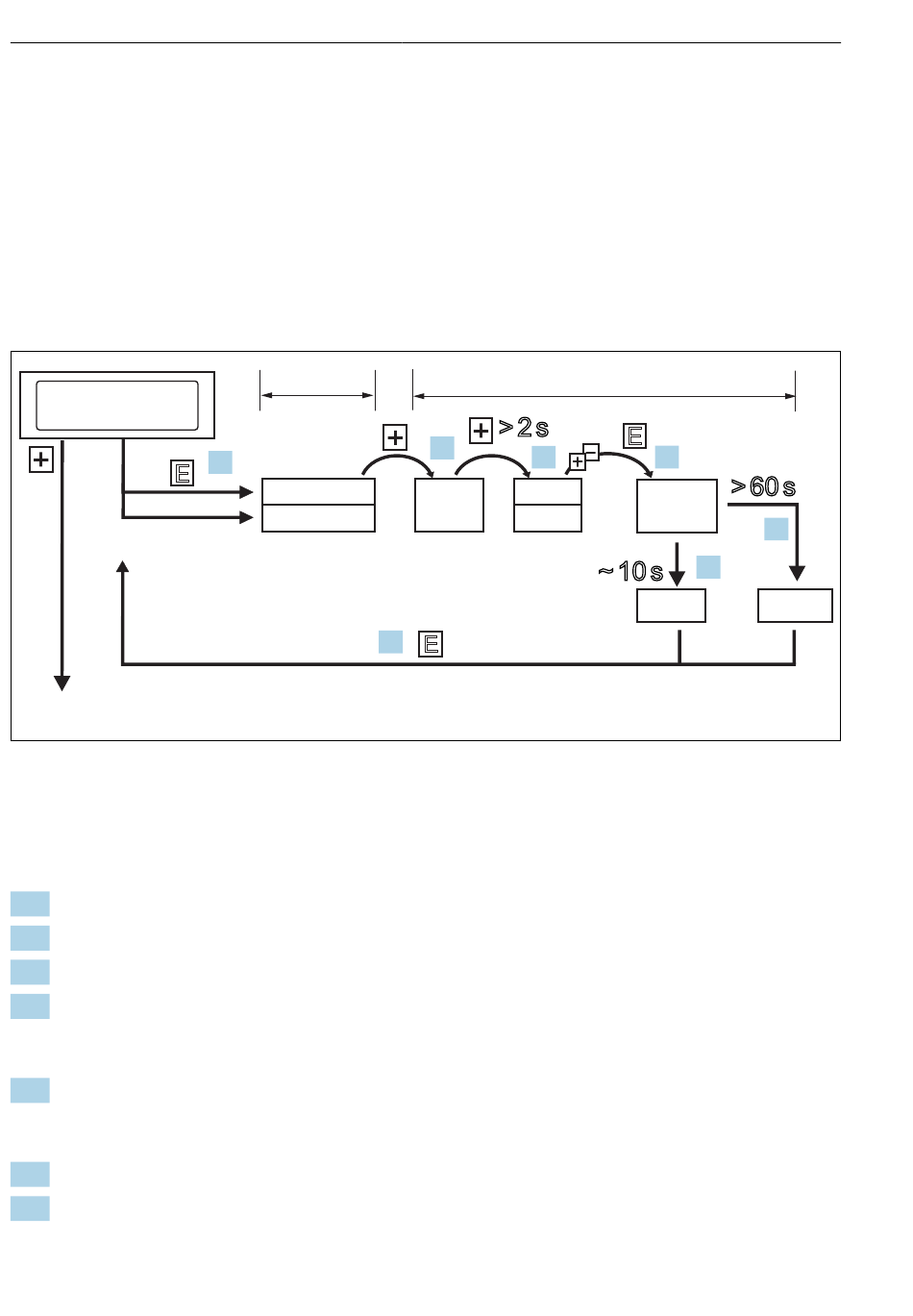

 11 Navigation der 'Learn'-Funktion am Beispiel der Funktionsgruppe Abgleich (CAL)
B Wahl der Funktion
C Wahl der Einstellungen
1. Funktion "HIF" (Learn High Flow) oder "LOWF" (Learn Low Flow) mit Taste E auswählen.
2. Funktion "RUN" mit Taste + auswählen, Learnfunktion ist initialisiert.
3. Auswahl Flowrate mit Taste + länger als 2 s drücken.
4. Ist "HIF" eingestellt (Learn High Flow), wird die obere Flowrate (70 ... 100 %) ausge-
wählt. Eingabe der aktuellen relativen Flowrate in 1 %-Schritten mit Taste + oder -
(Werkseinstellung 80 %).
5. Ist "LOWF" eingestellt (Learn Low Flow), wird die untere Flowrate (0 ... 20 %) ausge-
wählt. Eingabe der aktuellen relativen Flowrate in 1 %-Schritten mit Taste + oder -
(Werkseinstellung 0%).
6. Funktion "WAIT" mit Taste E auswählen.
7. Übernahme ('Learn') des aktuellen Messwertes nach ca. 10 s- im Display erscheint "OK".
