Technische Information
Flowphant T DTT31, DTT35
Durchflussschalter zur sicheren Überwachung von
Massedurchfluss und Temperatur in industriellen
Prozessen
Anwendungsbereiche
Durchflussschalter zur Überwachung und Anzeige von relativen Massedurchflussra-
ten flüssiger Medien im Bereich von 0,03 ... 3 m/s (0,1 ... 9,84 ft/s):

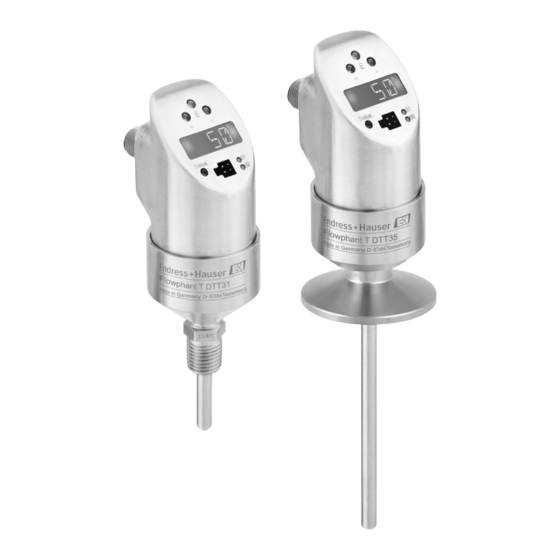

• Flowphant T DTT31 − mit Gewindeanschlüssen oder Klemmverschraubung
• Flowphant T DTT35 − mit Prozessanschlüssen für hygienische Anwendungen
Anwendungsbeispiele:
• Überwachung der Kühlwasserkreisläufe von Pumpen, Turbinen, Kompressoren und
Wärmetauschern
• Überwachung von Pumpenfunktionen
• Leckageüberwachung in Prozessleitungen
• Überwachung von Schmierkreisläufen
• Filterüberwachung in der Getränkeindustrie
Vorteile auf einen Blick
Der kompakte Durchflussschalter überzeugt durch modernste Technik:
• Nahezu kein Druckverlust
• FieldCare für schnelle Parametrierung und zuverlässige Speicherung der Geräte-
einstellungen
• Optional: Zweiter Schaltausgang oder 4 ... 20 mA Analogausgang zur Temperatur-
überwachung oder zur Ausgabe des Durchflusses als Prozentwert
• Funktionskontrolle und Prozessinformation vor Ort durch Digitalanzeige am Gerät
• 310°-drehbares Gehäuseoberteil und drehbares Display ermöglichen Lesbarkeit der
Messwerte in allen Einbaulagen
• Schiffbauzulassung
• 3-A Kennzeichnung und EHEDG Zertifikat für DTT35
