Cleanfit CPA875
Endress+Hauser
Formdichtung
48

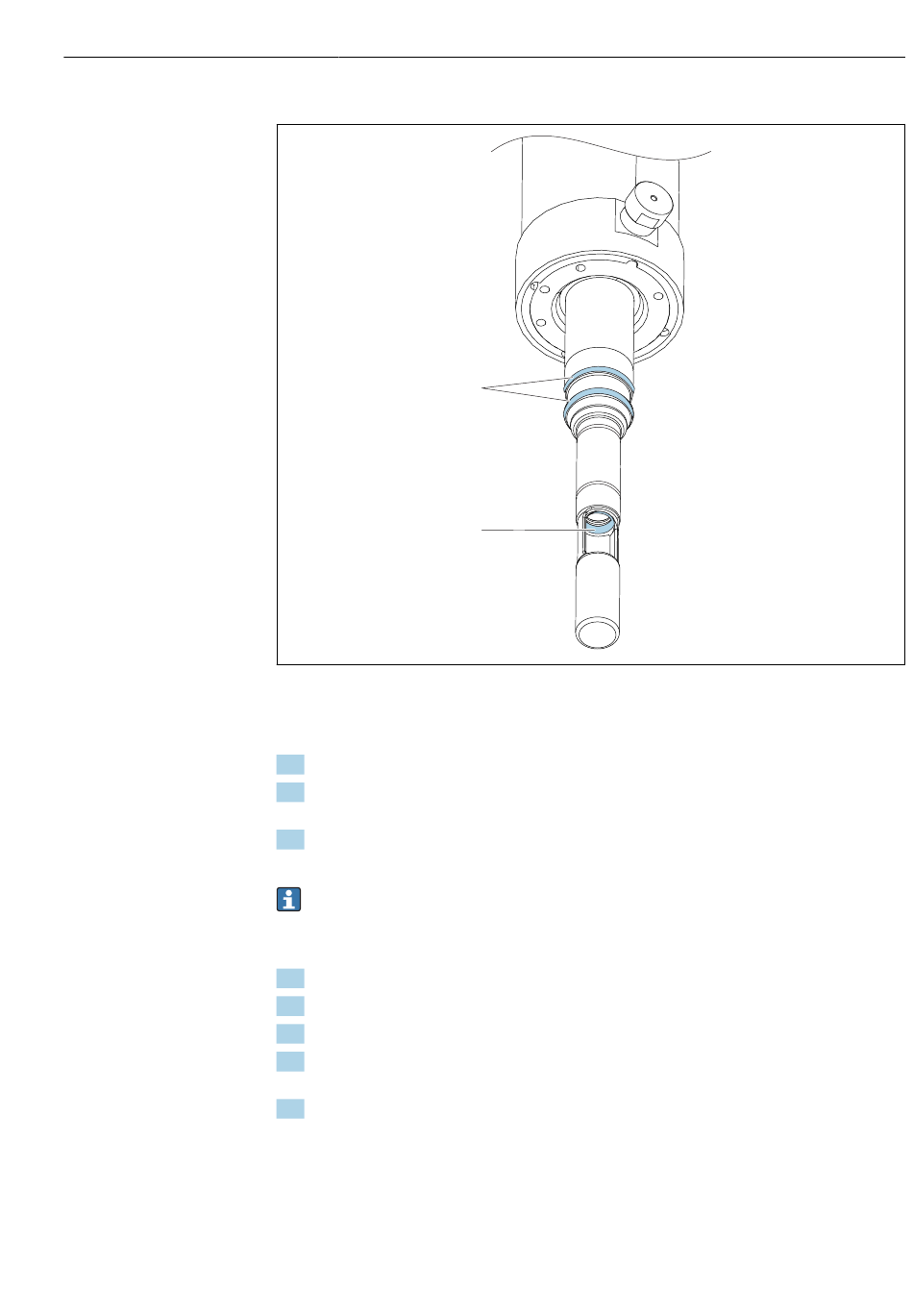

Dichtungstausch Teil 3
4
O-Ringe
5
Formdichtung
1. Formdichtung (Pos. 5) mit einer Pinzette oder Spitzzange entnehmen.
2. Die neue Formdichtung mit einem dünnen Fettfilm (z.B. Klüber Paraliq GTE 703)
einfetten.
3. Formdichtung in die Führungsnut des Tauchrohrs drücken. Dabei auf den korrekten
Sitz der Formdichtung achten.
Wenn Sie einen Dummy-Sensor oder Rundstab (Ø 12 mm) bis kurz oberhalb der Dich-
tung einstecken, kann die Formdichtung beim Einsetzen nicht nach oben ausweichen.
O-Ringe im Tauchrohr
1. Beide O-Ringe (→ 48, 59 Pos. 4)entnehmen.
2. Neue O-Ringe mit einem dünnen Fettfilm einfetten.
3. O-Ringe in den beiden Nuten positionieren.
4. Servicekammer "innen" mit Servicekammer "front" und Prozessanschluss auf die
Armatur stecken. Dabei den Positionierstift (Pos. 6) beachten.
5. Befestigungsschrauben mit 4 Nm festziehen.
4
5
Wartung
A0030362
59
