Pneumatikanschluss für automatischen Betrieb
Voraussetzungen:
• Luftdruck 4 ... 7 bar (Absolutdruck) (58 ... 102 psi)
• Druckluftqualität gemäß ISO 8573-1:2001
Qualitätsklasse 3.3.3 oder 3.4.3
• Feststoffklasse 3 (max. 5 μm, max. 5 mg/m
• Wassergehalt für Temperaturen ≥ 15 °C: Klasse 4 Drucktaupunkt 3 °C oder tiefer
• Wassergehalt für Temperaturen 5 ... 15 °C: Klasse 3 Drucktaupunkt -20 °C oder tiefer
• Ölgehalt: Klasse 3 (max. 1 mg/m
• Lufttemperatur: 5 °C oder höher
• kein Dauerluftverbrauch
• Mindest-Nennweite der Luftleitungen: 2 mm (0,08 ")
Anschluss: Steckverbinder M5, Schlauch 4/2 mm AD/ID (Adapter auf 6/4 mm AD/ID bei-
liegend)
HINWEIS
Zu hoher Luftdruck
Beschädigung der Dichtungen.
‣
Druckminderer vorschalten, wenn der Luftdruck auf mehr als 7 bar (Absolutdruck)
(102 psi) steigen kann (auch kurze Druckschläge).
5
4
3
2
1

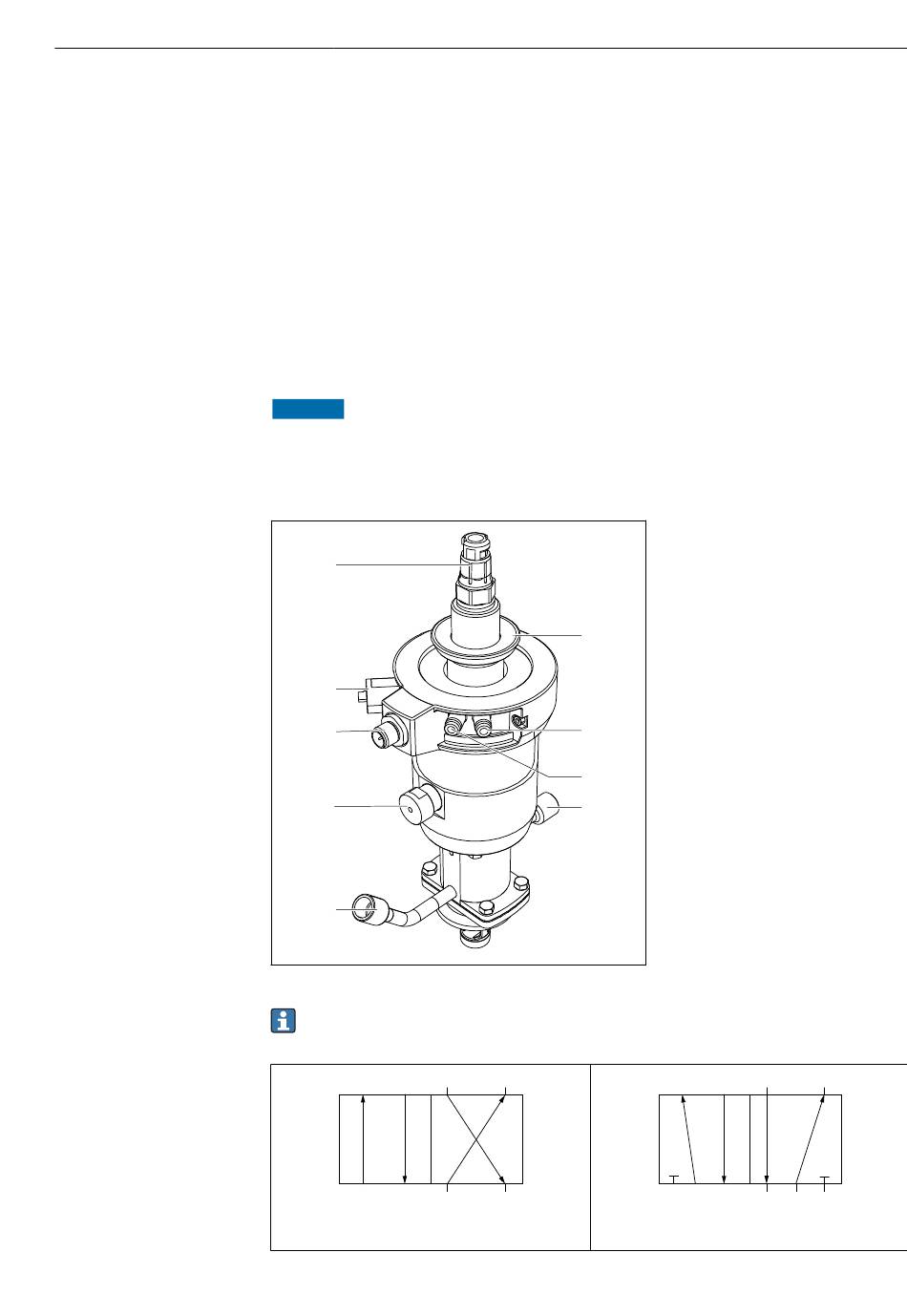

 20 Armatur mit pneumatischem Antrieb (ohne Schutzhaube)
Zum Verfahren der Armatur ein pneumatisches Vorsteuerventil (4/2- oder 5/2-
Wegeventil) verwenden. Beide Eingänge der Armatur anschließen.
 21 4/2-Wegeventil
3 , Verunreinigung mit Teilchen)
3 )
6
7
8
9
4 2
1 3
A0039091
 22
1 Spülanschluss (Einlass)
2 Automatische Endlagenras-
tung Prozess
3 Anschluss für Endlagenschal-
ter
4 Automatische Endlagenras-
tung Service
5 Sensorkopf
6 Befestigungsring für Schutz-
haube
7 Pneumatikanschluss (in Mess-
position fahren)
8 Pneumatikanschluss (in Ser-
viceposition fahren)
9 Spülanschluss (Auslass)
A0029435
4
5
5/2-Wegeventil
Montage
2
1 3
A0039092
