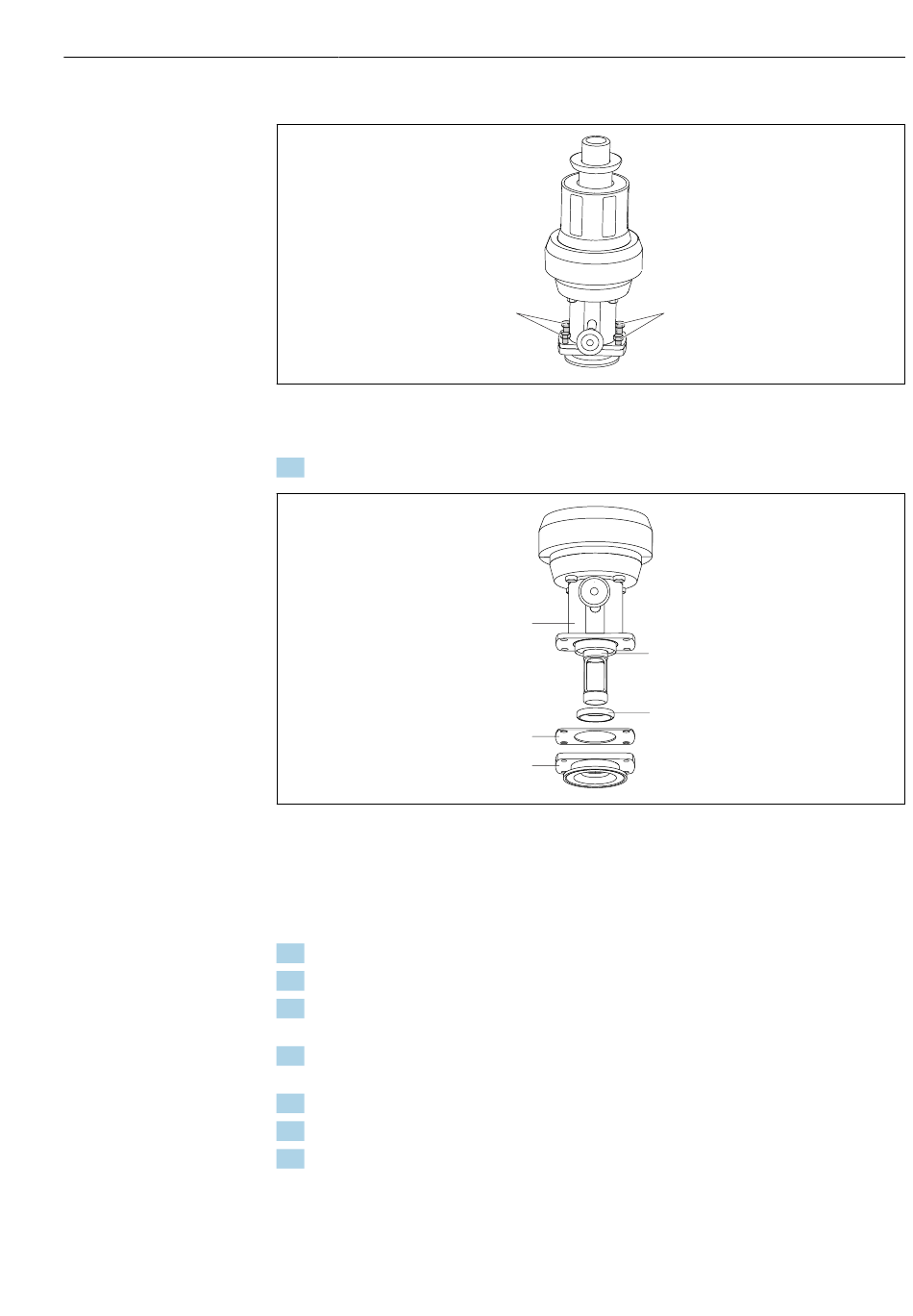

Formdichtung - Prozessanschluss (A)
 38 Dichtungstausch Teil 1
1 Befestigungsschrauben
1. Vier Befestigungsschrauben (Pos. 1) lösen.
 39 Dichtungstausch Teil 2
2 Prozessanschluss
3 Dichtscheibe
4 Servicekammer
5 Formdichtung
6 Tauchrohr
2. Prozessanschluss (Pos. 2) abnehmen.
3. Formdichtung (Pos. 5) aus dem Prozessanschluss nehmen.
4. Neuen Formdichtung mit einem dünnen Fettfilm (z.B. Klüber Paraliq GTE 703) ein-
fetten.
5. Formdichtung über das Tauchrohr (Pos. 8) in die Führungsnut der Servicekammer
schieben. Auf den korrekten Sitz der Formdichtung achten.
6. Dichtscheibe (Pos. 3) an der Servicekammer positionieren.
7. Prozessanschluss auf die Servicekammer stecken.
8. Die vier Befestigungsschrauben mit 4 Nm festziehen.
1 1
4
8
5
3
2
