EX-1035

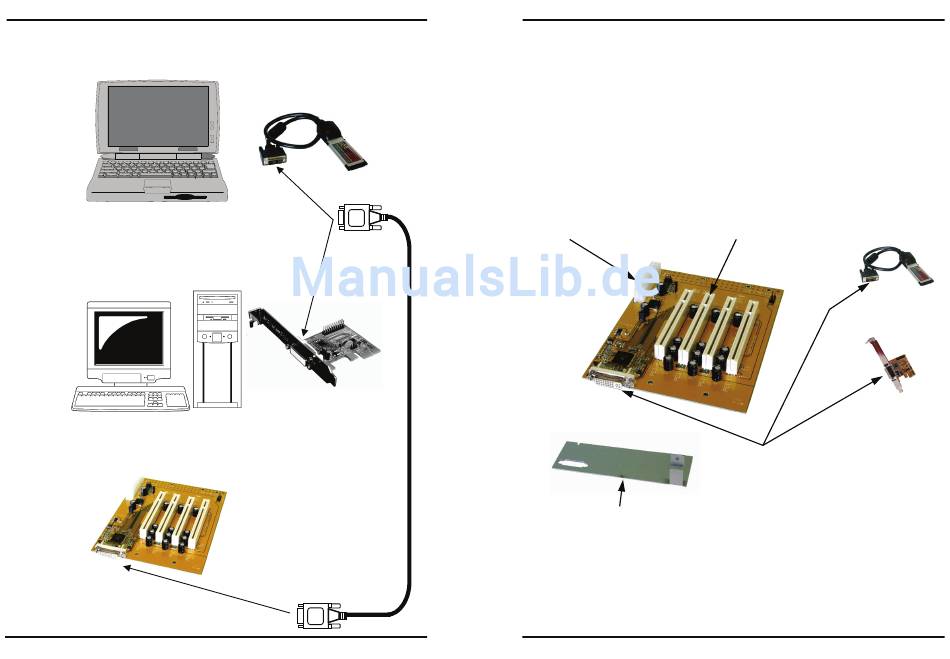

4. Anschlussbeispiel
Notebook:
Desktop PC:
EX-1035:
4 Slot PCI-Erweiterung
EX-1096 (Optional)
EX-1095 (Optional)
Seite 6
4 Slot PCI-Erweiterung
1. Beschreibung
Die EX-1035 ist eine Platine zum einbau in jedes Mini-ATX Gehäuse sie ist mit vier PCI
Slot zur Erweiterung oder Ergänzung von PCI Anschlüssen über den PCI-Express oder
ExpressCard Bus ausgestattet. Sie unterstützt Datenübertragungsraten von bis zu
250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine
Jumper notwendig. Die EX-1035 kann zusätzlich zu den Mainboard PCI Anschlüssen be-
trieben werden und unterstützt alle PCI I/O Karten ( z.B. Seriell, Parallel, USB, FireWire
usw...) mit 5 & 3,3 Volt. Sie ist auch für spezielle Karten mit Digital Sound Prozessor und
andere Karten mit hoher Stromaufnahme geeignet.
2. Layout
ATX 2.0 Anschluss
ATX Blende
ACHTUNG!!! Bitte schließen sie die Box oder das Kabel niemals an Ihre
Grafikkarte oder ihren Monitor an. Dies kann zur Beschädigung ihrer Hard-
ware führen!
4 x PCI Slot
EX-1096 (Optional)
EX-1095 (Optional)
DVI– (ähnlicher) Anschluss.
Kabel im Lieferumfang der EX-1095 oder EX-1096
enthalten! Achtung!!! Bitte in keinem Fall ein
normales DVI-Kabel verwenden!
Seite 3
EX-1035
