Montage

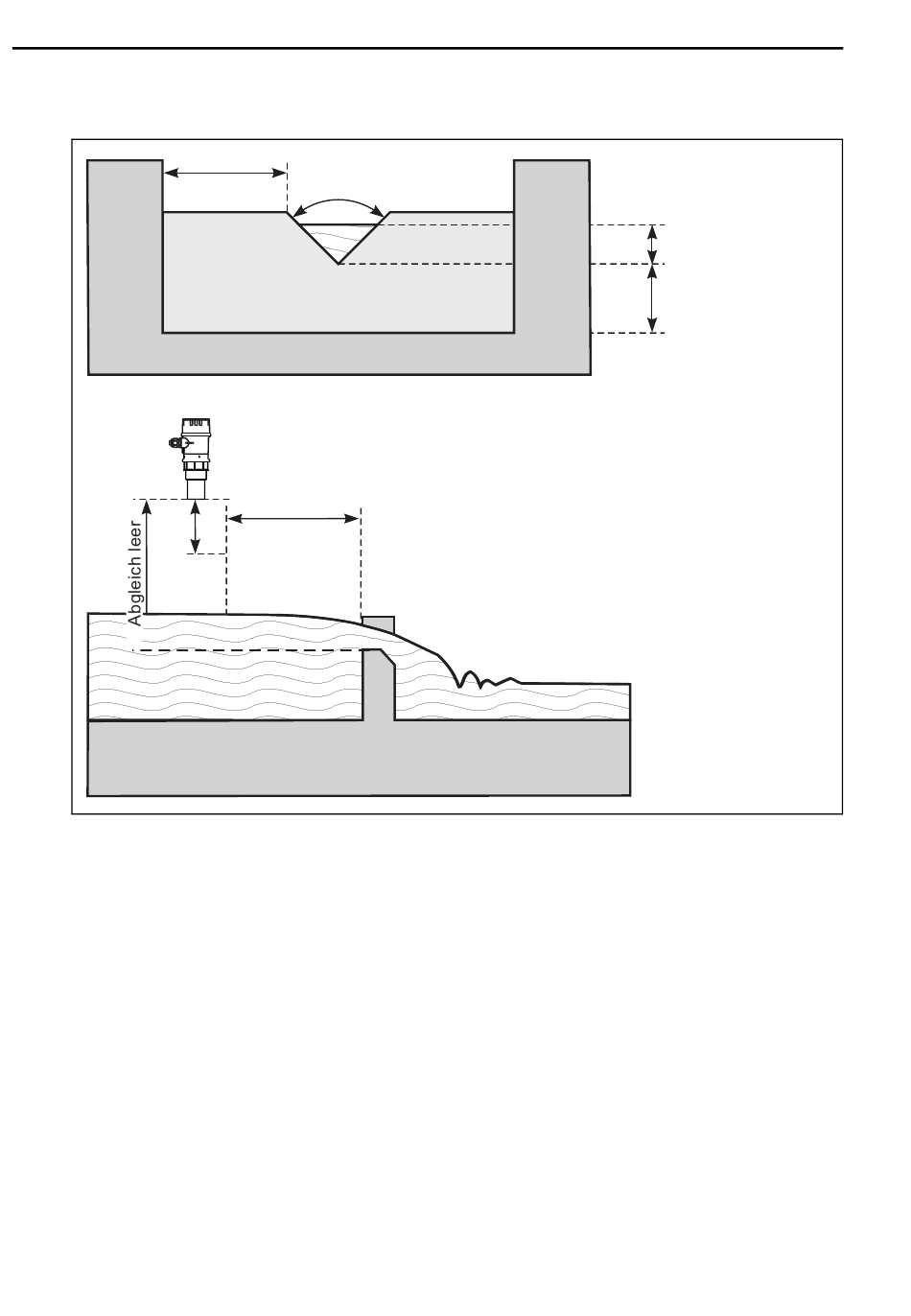

Beispiel: Dreieckswehr
BD
2.4

Messbereich

2.4.1 Blockdistanz, Stutzenmontage

Montieren Sie das Gerät so hoch, dass auch bei maximaler Befüllung die Blockdistanz BD nicht
erreicht wird. Verwenden Sie einen Rohrstutzen, falls die Blockdistanz auf andere Weise nicht
einzuhalten ist. Die Stutzeninnenseite muss glatt sein und darf keine Kanten oder Schweißnähte
enthalten. Insbesondere das tankseitige Stutzenende darf keinen Grat auf der Innenseite aufwei-
sen. Beachten Sie die angegebenen Grenzen für Durchmesser und Länge des Stutzens. Um Stö-
reinflüsse zu minimieren, empfiehlt es sich, das tankseitige Stutzenende schräg auszuführen
(ideal 45°).
8
min. 2 H
max
a
min. 3 H
max
Prosonic T
(= Abgleich voll)
H
max
min. 2 H
max
L00-FMU30xxx-17-00-00-de-012
