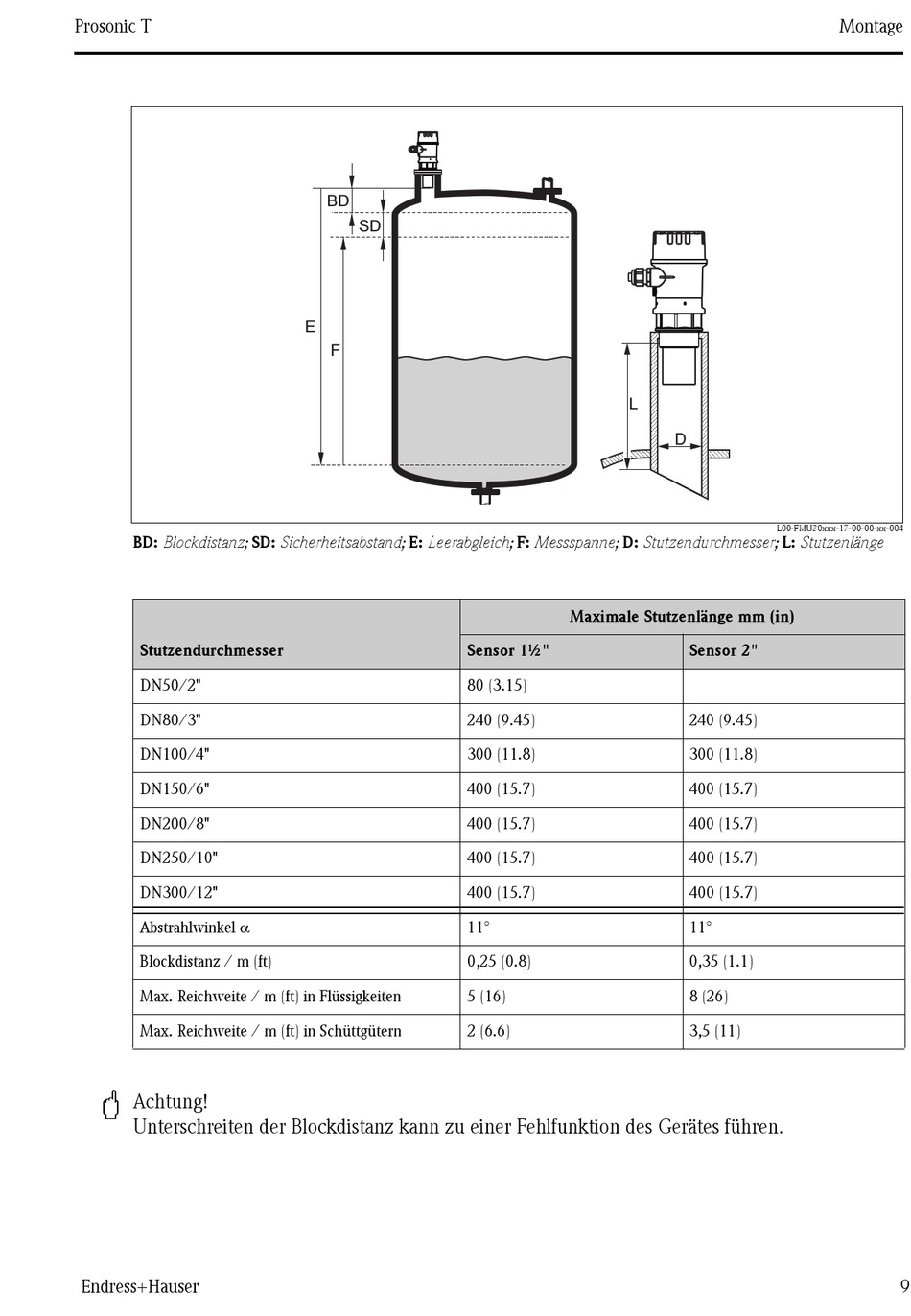

Endress+Hauser Prosonic T FMU30 Kurzanleitung Seite 9

Prosonic T
BD: Blockdistanz; SD: Sicherheitsabstand; E: Leerabgleich; F: Messspanne; D: Stutzendurchmesser; L: Stutzenlänge
Stutzendurchmesser
DN50/2"
DN80/3"
DN100/4"
DN150/6"
DN200/8"
DN250/10"
DN300/12"
Abstrahlwinkel α
Blockdistanz / m (ft)
Max. Reichweite / m (ft) in Flüssigkeiten
Max. Reichweite / m (ft) in Schüttgütern
"
Achtung!
Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Gerätes führen.
Endress+Hauser
BD
SD
E
F
Sensor 1½"
80 (3.15)
240 (9.45)
300 (11.8)
400 (15.7)
400 (15.7)
400 (15.7)
400 (15.7)
11°
0,25 (0.8)
5 (16)
2 (6.6)
L
D
Maximale Stutzenlänge mm (in)
Sensor 2"
240 (9.45)
300 (11.8)
400 (15.7)
400 (15.7)
400 (15.7)
400 (15.7)
11°
0,35 (1.1)
8 (26)
3,5 (11)
Montage
L00-FMU30xxx-17-00-00-xx-004
9
