Kupplungsdose 507550 (Binder, Serie 423), EMV mit Kabelklemme
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren,
freiliegenden Schirm 15mm kürzen,
Kabellitzen 5mm abisolieren.
zu Kabelmontage 1:
Schrumpfschlauch oder Isolierband
zwischen Litzen und Schirm bringen.
zu Kabelmontage 2:
Wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz
anlöten, Schirm in Kabelklemme
positionieren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung
montieren.
6. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.

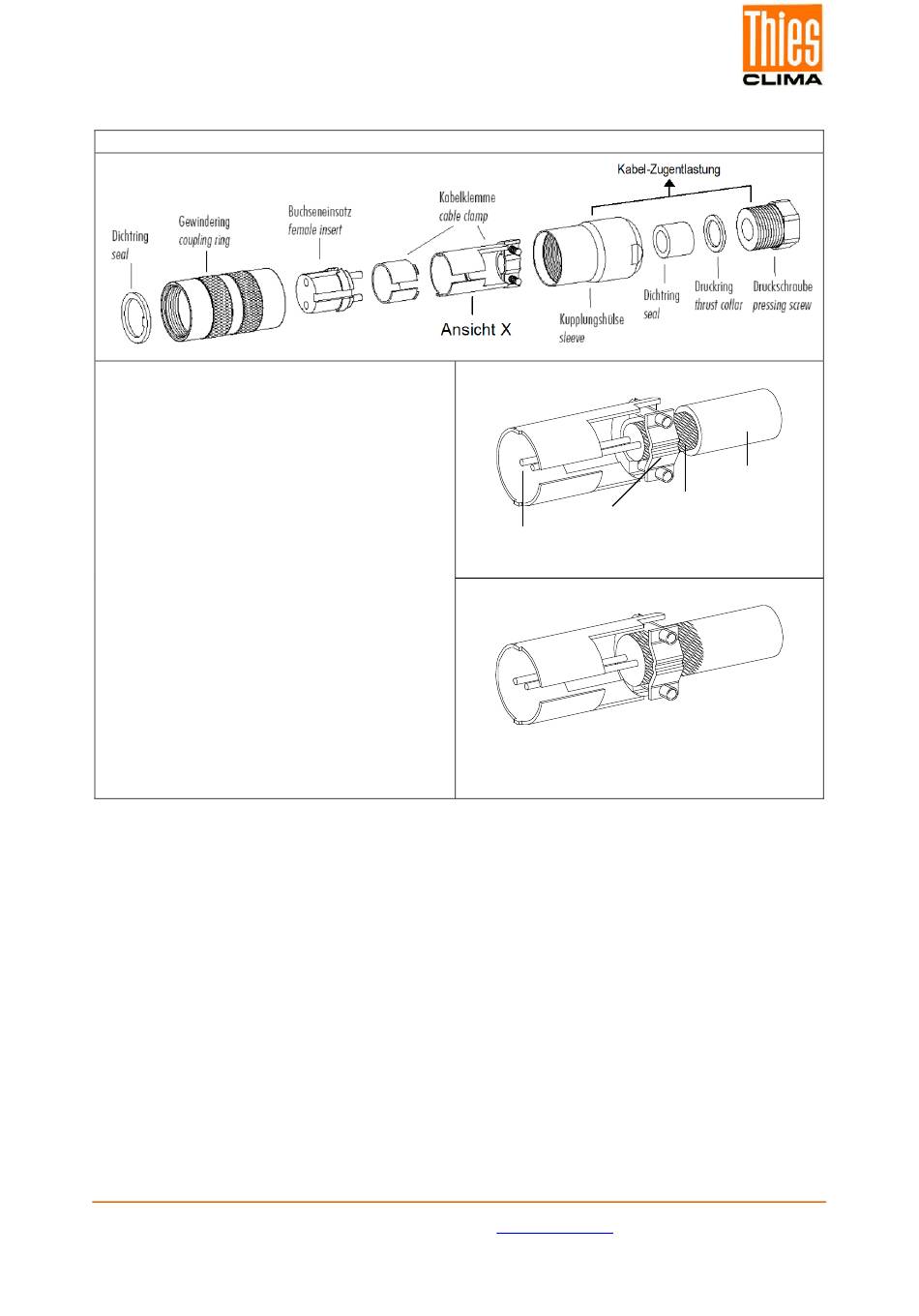

Abbildung 1: Montage Kupplungsdose
