1.4 Elektrische Montage für Ultraschall- Anemometer mit
Kabelverschraubung
Das Ultraschall- Anemometer ist über eine Kabelverschraubung mit einem fest
angeschlossenen Kabel ausgestattet. Das Kabelende ist offen. Die Ader-Enden sind mittels
Pinnummern auf Kabel-Kennzeichnungsringen gekennzeichnet.

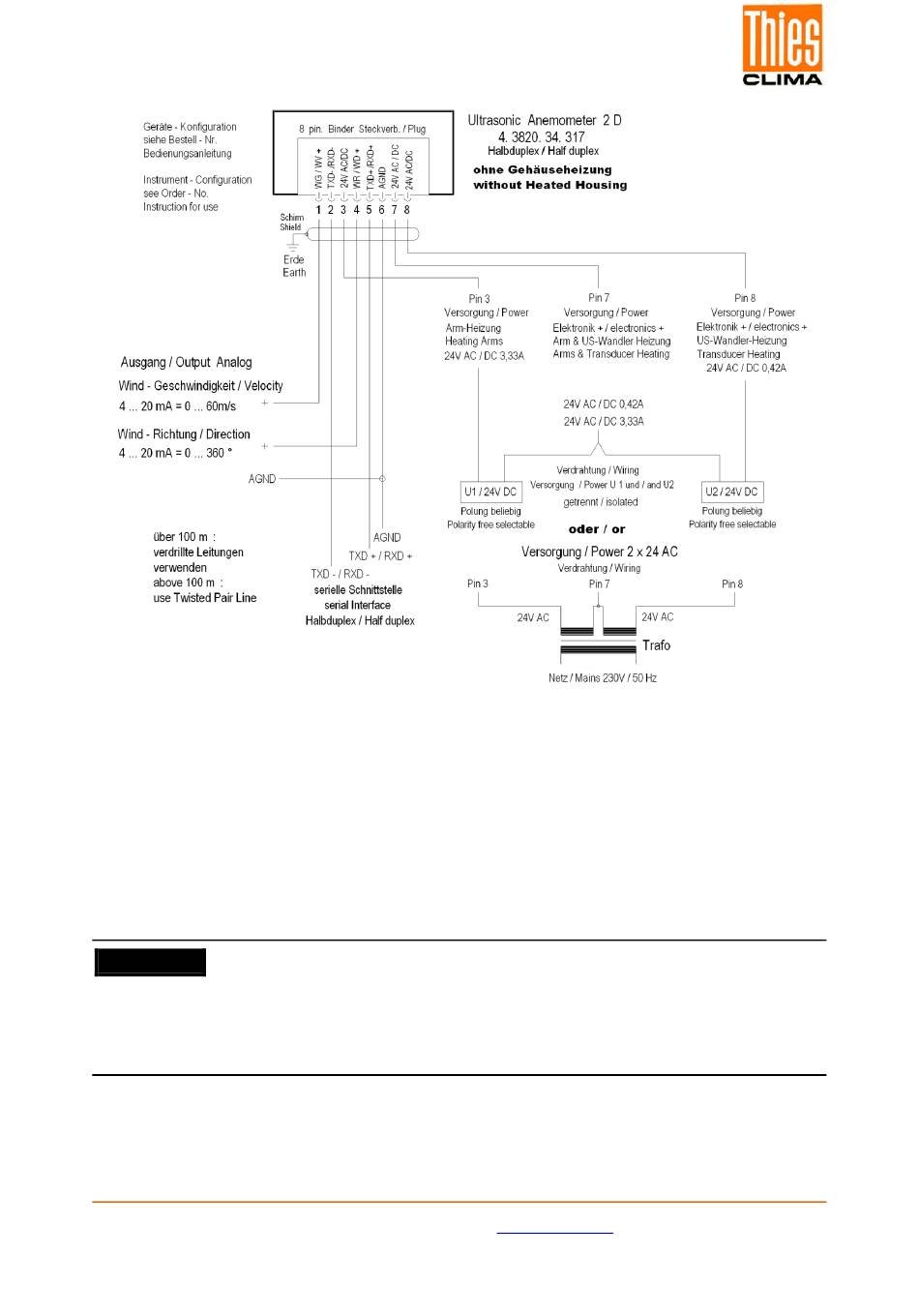

1.4.1 Kabel- Anschlussbelegung (Funktionsbeispiel)
Anmerkung:
- Die genaue Funktionszuordnung ist dem Beiblatt „Werkseinstellung" zu
entnehmen.
- Die Anschluss- Pins 1 bis 6 (einschließlich) sind galvanisch von der
Versorgungsspannung - und vom Gehäuse getrennt.
