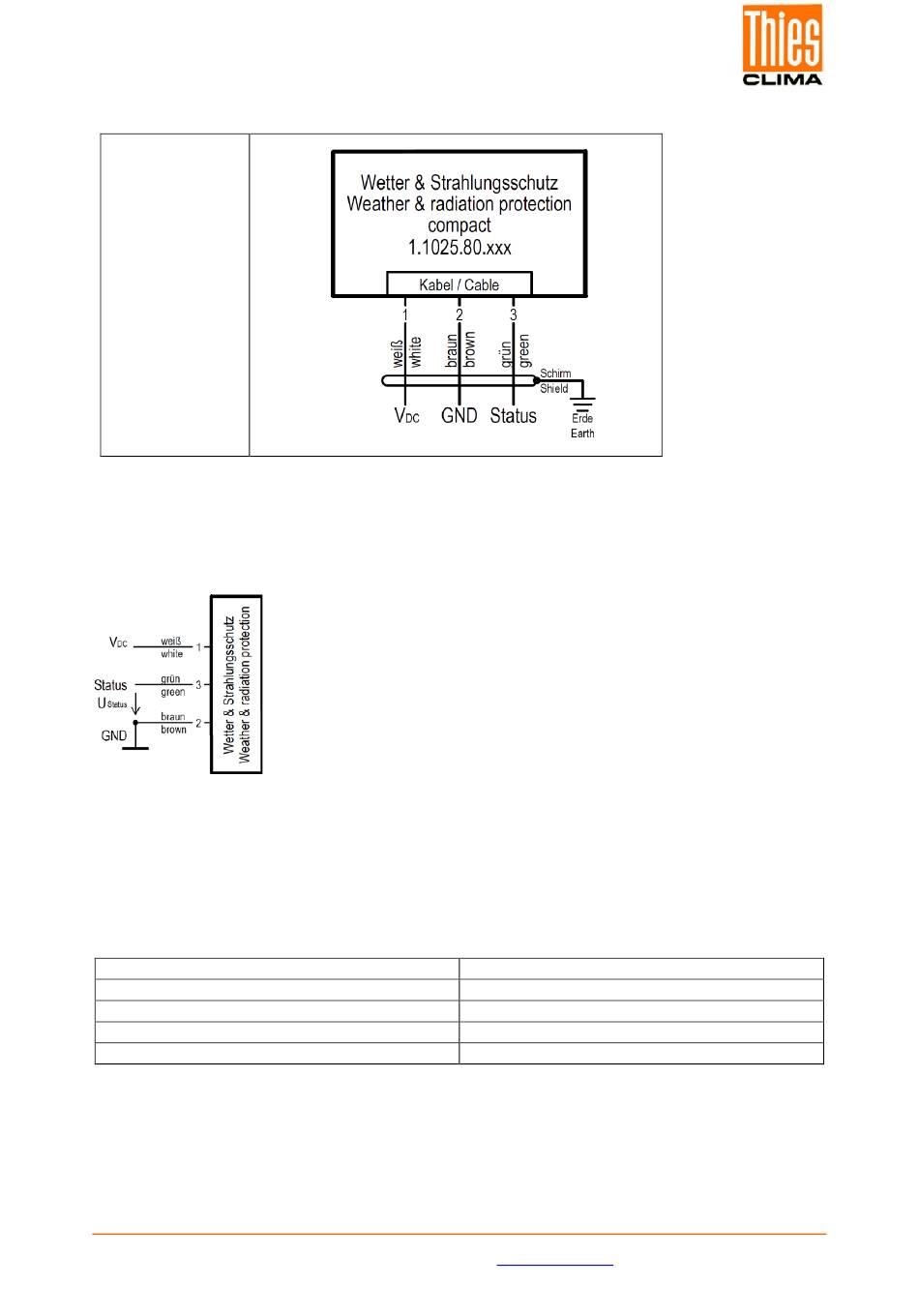

4.2 Elektrischer Anschluss für Geräte mit Lüfter
1.1025.80.101
4.3 Lüfterstatus
Der Statusausgang signalisiert den Zustand des Lüfters. Ein High-Signal zeigt an, dass der
Lüfter korrekt arbeitet, ist der Ausgang 0V liegt eine Fehlfunktion vor.
Abbildung 3: Anschluss des Statusausgangs
Der Widerstand R muss so dimensioniert werden, dass der Strom über den Statusausgang
10mA nicht überschreitet. Der Widerstand R ist nicht mit Gerät integriert und muss extern
angeschlossen werden.
Die Spannung U
nimmt folgende Werte an:
Status
Betriebszustand
Normalbetrieb
Lüfter dreht sich zu schwer
Lüfterrad ist blockiert
Keine Versorgungsspannung
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
Abbildung 2: Kabelbelegung
Abbildung 4: Zustände des Statusausgangs
Spannung U
Status
4,9 ... 5,2V
0,5 ... 0,6V
0,5 ... 0,6V
0V
·www.thiesclima.com
021965/10/22
Seite 8 von 16
