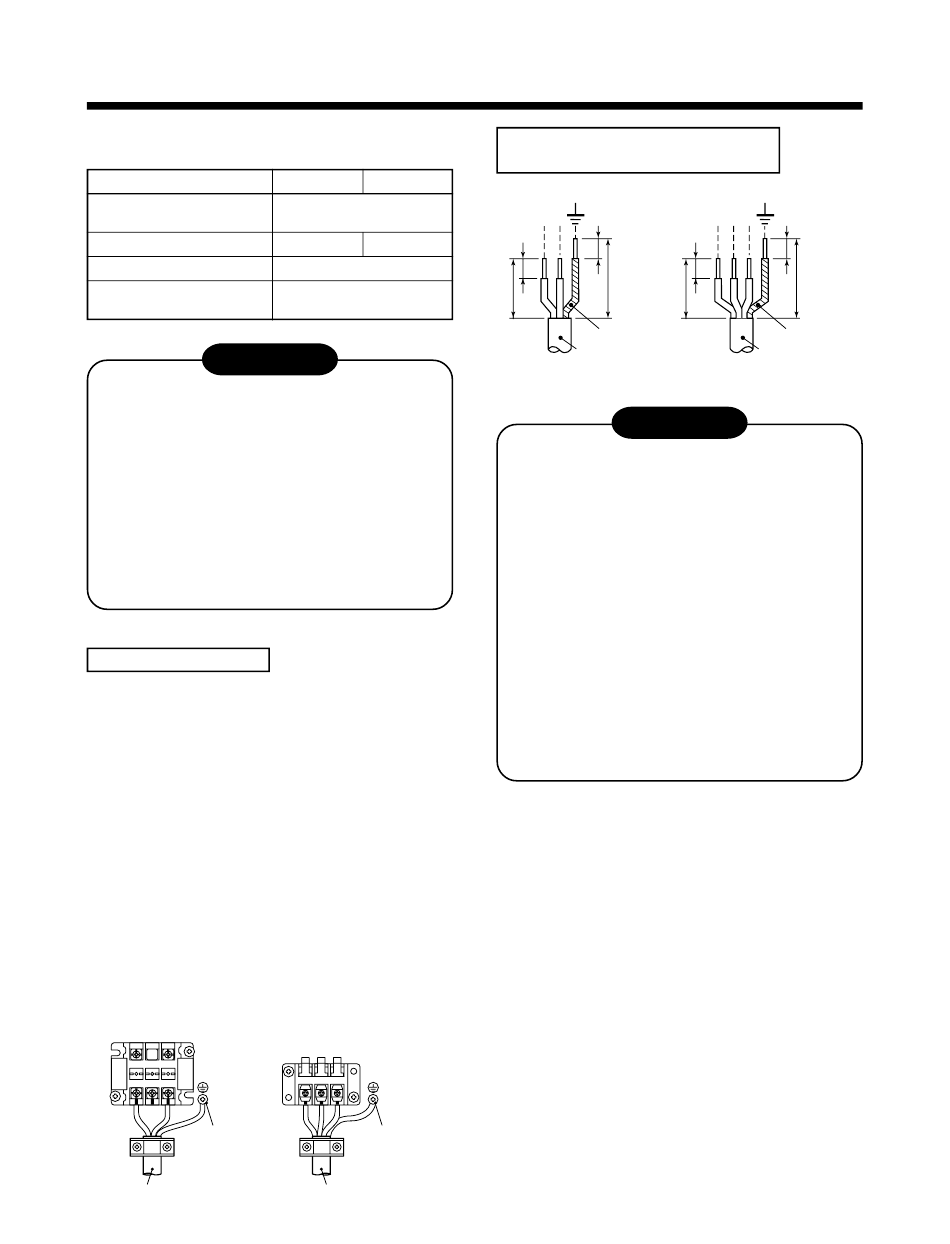

ELEKTROINSTALLATION

Falls das Klimagerät ohne Netzkabel geliefert wurde,
bringen Sie ein Kabel, wie unten beschrieben, an.
Modell RAV-
Stromversorgung
Maximale Stromaufnahme
Absicherung
Netzkabel
VORSICHT
• Durch falsche Polung können Teile verschmoren.
• Verwenden Sie nur die Kabelklemmen, die dem
Gerät beigefügt wurden.
• Achten Sie beim Abisolieren der Kabel darauf, dass
weder die stromführende Ader noch die innere
Isolierung beschädigt oder verkratz werden.
• Achten Sie bei der Installation auf die nationalen
Vorschriften. (Kabelquerschnitt, Verkabelung usw.)
• Verwenden Sie Netz und Verbindungskabel mit
der oben erwähnten Spezifikation in der
vorgeschriebenen Stärke und die entsprechenden
Sicherungen bzw. Schalter.

Anschluss der Kabel

1. Schließen Sie das Verbindungskabel entsprechend
der Nummerierung auf den Klemmleisten der Außen-
und Raumeinheit an.
H07 RN-F oder 60245 IEC 66 (1.5 mm² oder mehr)
2. Wenn Sie das Verbindungskabel an die Außeneinheit
anschließen, achten Sie darauf, dass kein Wasser in
das Gerät dringt.
3. Isolieren Sie ungeschützte Kabel (Leiter) mit
Isolierband.
Verlegen Sie die Kabel so, dass Sie keine
stromführende Teile berühren oder an Metallteilen
entlang scheuern.
4. Klemmen Sie nie zwei Kabel mit Lüsterklemmen
zusammen, um Geräteeinheiten miteinander zu
verbinden.
Benutzen Sie Kabel, die lang genug sind, die
gesamte Verbindungslänge zu überbrücken.
Anschlusseinheit Zur Anschlusseinheit
Netzstrom
L N
Erdungsschraube
Netzkabel
All manuals and user guides at all-guides.com
SM110 SM140
220 – 240 V
eine Phase 50 Hz
22.8 A 22.8 A
25 A
(alle Typen verwendbar)
H07 RN-F oder 245 IEC 66
(2.5 mm² oder mehr)
Innengerät
1 2 3
Erdungsschraube
Verbindungskabel
Abisolierlänge des Netz- und der
Verbindungskabel
10
L N
10
50
40
Erdleitung
Netzkabel
VORSICHT
• Für die Stromversorgungsleitung des Klimageräts
muss eine Sicherung 25A
installiert werden.
• Wird die Verkabelung nicht fachgerecht
ausgeführt, kann dies zu einem Kabelbrand
führen.
• Das Klimagerät muss an einen Stromkreis, der
ausschließlich für die Versorgung des
Klimagerätes verwendet wird, angeschlossen
werden.
• Das Produkt kann auch direkt an die
Hauptversorgung angeschlossen werden.
Feste Verdrahtung (ohne Netzstecker):
Wird das Klimagerät fest verdrahtet, muss in die
Verkabelung ein Schalter oder eine Sicherung
eingebaut werden, die alle Pole trennt.
Der Kontaktabstand muss mindesten 3 mm
betragen.
39
1 2 3 10
10
(mm)
40
30
Erdleitung
Verbindungskabel
