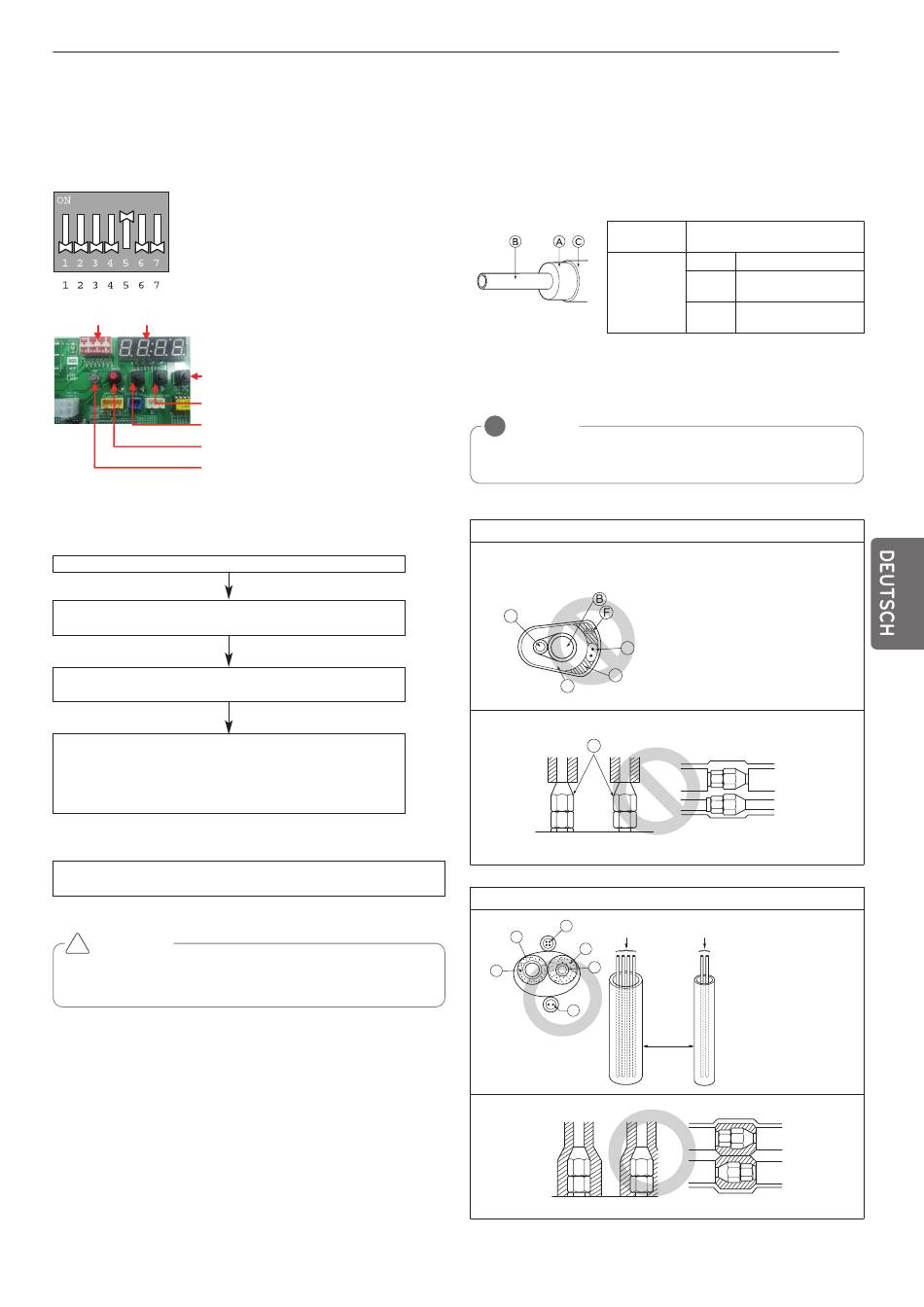

Vakuum-Betrieb
In dieser Betriebsart wird ein Vakuum im System aufgebaut, nachdem ein
Kompressor ausgetauscht oder ein AG bzw. IG hinzugefügt oder entfernt
wurde.
Vakuum-Betrieb aktivieren
DIP-SCHALTER Siebenteilige LED-Anzeige
SW04C (X : Abbrechen)
SW03C (▶: Vor)
SW02C (◀: Zurück)
SW01C (●: Bestätigen)
SW01D (Reset)
DIP-Schalter auf Leiterplatine des Hauptgerätes auf Ein: Nr. 5
Mit '▶', '◀' Betriebsart wählen : "SVC". '●' drücken
Mit '▶', '◀' Funktion wählen : "Se3". '●' drücken
Vakuum-Betrieb starten: "VACC"
AG V/V geöffnet
AG-EEV geöffnet
IG-EEV geöffnet
Vakuum-Betrieb deaktivieren
Stellen Sie den DIP-Schalter auf Aus und drücken Sie die Reset-Taste
auf der Leiterplatine des Hauptgerätes
VORSICHT
!
Der AG-Betrieb wird im Vakuum-Betrieb angehalten. Der
Kompressor kann nicht eingeschaltet werden.
Wärmeisolation der Kältemittelrohre
Die Kältemittelrohre müsse isoliert werden. Umwickeln Sie Flüssigkeits-
und Gasrohre jeweils mit hitzebeständigem Polyethylen ausreichender
Stärke, so dass keine Hohlräume bei der Verbindung zwischen Innengerät
und Isolation und innerhalb der Isolation selbst entstehen. Bei
unzureichender Isolation könnte Kondensation usw. auftreten.
Insbesondere Deckenhohlräume müssen ebenfalls isoliert werden.
Wärmeisolation
smaterial
Äußere
Isolation
Ⓐ Wärmeisolation
Ⓑ Rohr
Ⓒ Äußere Isolation(Umwickeln Sie Anschlussteil und Schnittstelle zur
Wärmeisolation mit Klebeband.)
HINWEIS
!
Bei Verwendung von Polyethylen zur Abdeckung sollte keine Dach-
Asphaltierung erforderlich sein.
Negatives Beispiel
• Gas- bzw. Niedrigdruck-Rohre und Flüssigkeits- bzw Hochdruck-
Rohre sollten separat isoliert werden.
A
C
D
E
• Anschlussverbindungen müssen vollständig isoliert werden.
A
Ⓐ Diese Bereiche werden nicht isoliert.
Positives Beispiel
C
Stromleitungen
D
D
A
B
E
Klebstoff + hitzebeständiger
Polyethylenschaum + Klebeband
Innengerät
Klebeband
Wasserdichtes Hanftuch
Boden
+ Bronze-Asphalt
Außenger
Wasserdichtes Hanftuch
ät
+ Zinkplatte + Ölfarbe
Ⓐ Flüssigkeitsrohr
Ⓑ Gasrohr
ⓒ Stromleitungen
ⓓ Klebeband
ⓔ Isolation
ⓕ Übertragungsleitungen
Übertragungsleitungen
Ⓐ Flüssigkeitsrohr
Ⓑ Gasrohr
ⓒ Stromleitungen
ⓓ Isolation
ⓔ Übertragungsleitungen
Trennung
19
