10

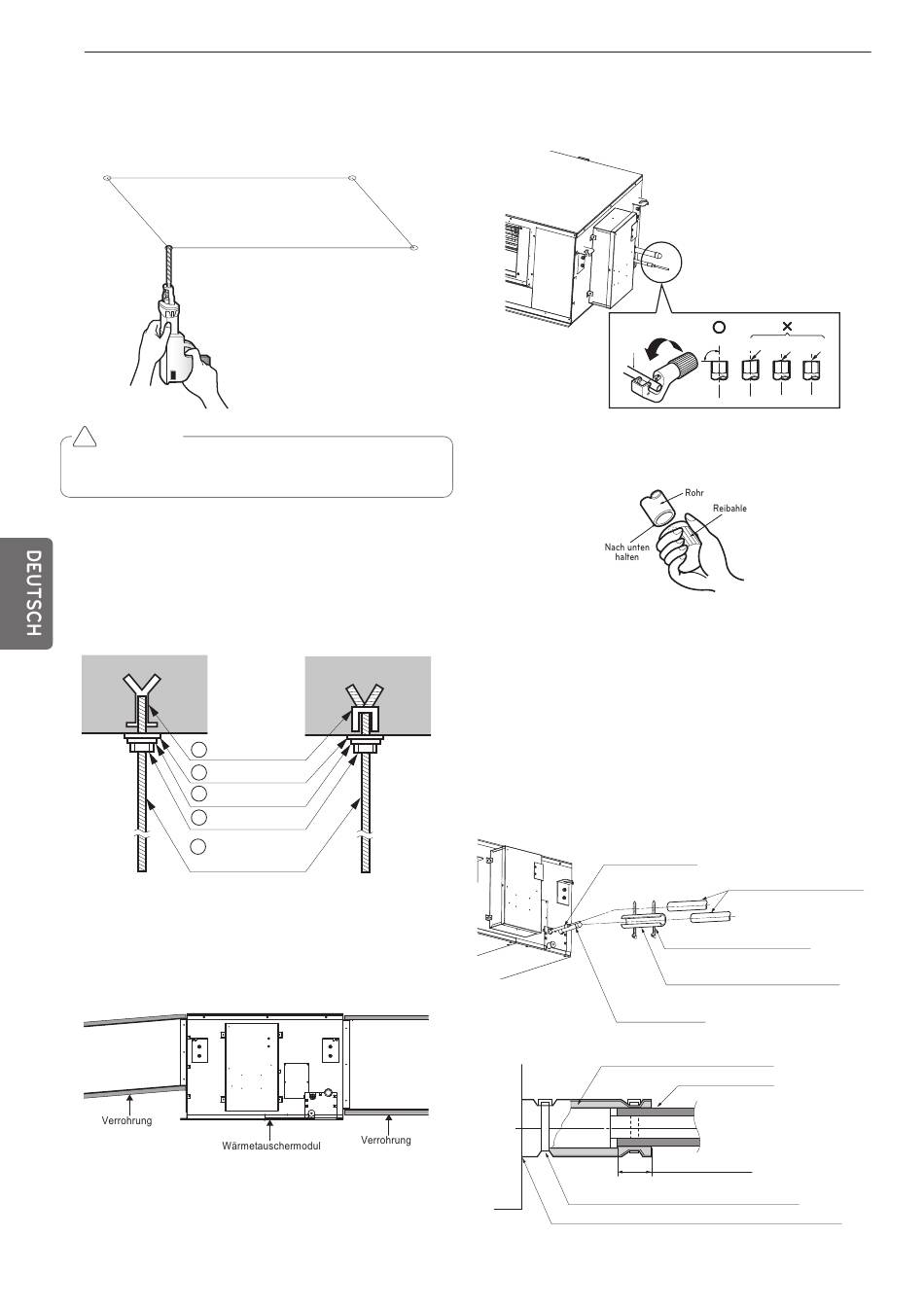

Montage des Wärmetauschermoduls
- Wählen und markieren Sie die Position für die
Befestigungsschrauben.
- Bohren Sie das Loch für die Verankerungsschraube in die Decke.
VORSICHT
!
• Ziehen Sie die Mutter und Schraube an, um zu verhindern, dass
die Einheit herunterfällt.
- Setzen Sie die Dübel und Scheiben auf die Aufhängungsbolzen, um
diese an der Decke zu befestigen.
- Montieren Sie die Aufhängungsschrauben fest an den
Verankerungsdübeln.
- Befestigen Sie die Montageplatten auf den Befestigungsschrauben
(grob in die Waage bringen) mit den Muttern, Scheiben und
Federscheiben.
Altes Gebäude
1 Dübel
2 Tellerscheibe
3 Federscheibe
4 Mutter
Aufhängungs-
5
schrauben
Verfahren zur Isolierung der Rohrleitung
- Kanal ist feldversorgt zu liefern
- Um zu verhindern, dass Wasser in das Wärmetauschermodul fließt,
muss das Gerät nach unten geneigt sein.
- Schützen Sie die Luftführung vor Rückströmung durch Wind.
- Wenn die Saug- oder Druckleitung mit der Innenluft verbunden ist,
kann es vorkommen, dass die gewünschte Raumtemperatur nicht
erreicht werden kann.
- Verbinden Sie die Saug- und Druckleitung mit der Außenluft.
Methode Schließen Sie die Kältemittelleitungen
an das Wärmetauschermodul an.
1. Schneiden Sie die Flüssigkeitsleitung und die Gasleitung ab.
2. Entfernen der Grate
- Entfernen Sie alle Grate von der Schnittstelle der Rohrleitungen.
- Halten Sie das Ende der Kupfer-Rohrleitung beim Entfernen der
3. Das Rohr mit einem feuchten Tuch umwickeln.
4. Löten Sie das Flüssigkeitsrohr und das Gasrohr.
Neues Gebäude
5. Entfernen Sie das feuchte Tuch.
DÄMMUNG, ANDERE : Dämmen Sie die
Verbindungsstelle und die Leitungen
WÄRMEDÄMMUNG : Die gesamte Wärmedämmung muss den
örtlichen Vorschriften entsprechen.
Wärmetauschermodul
Kupfer-
rohr
Grate nach unten, damit keine Grate in das Rohr fallen können.
Verschraubung für
Kältemittelleitung und
Wärmedämmung (bauseitig)
Wärmedämmung für
Kältemittelleitung (Bauseitig)
Flüssigkeitsleitung
Schlauchklemme für Wärmedämmung
(Bauseitig)
Überlappung mit Wärmedämmung
für Leitung.
Schlauchklemme für Wärmedämmung (bauseitig)
Vergewissern Sie sich, dass es hier keinen Zwischenraum gibt.
Geneigt Uneben Rau
90°
Wärmedämmung für
Kältemittelleitung (Bauseitig)
Wärmedämmung für
Kältemittelleitung (Bauseitig)
