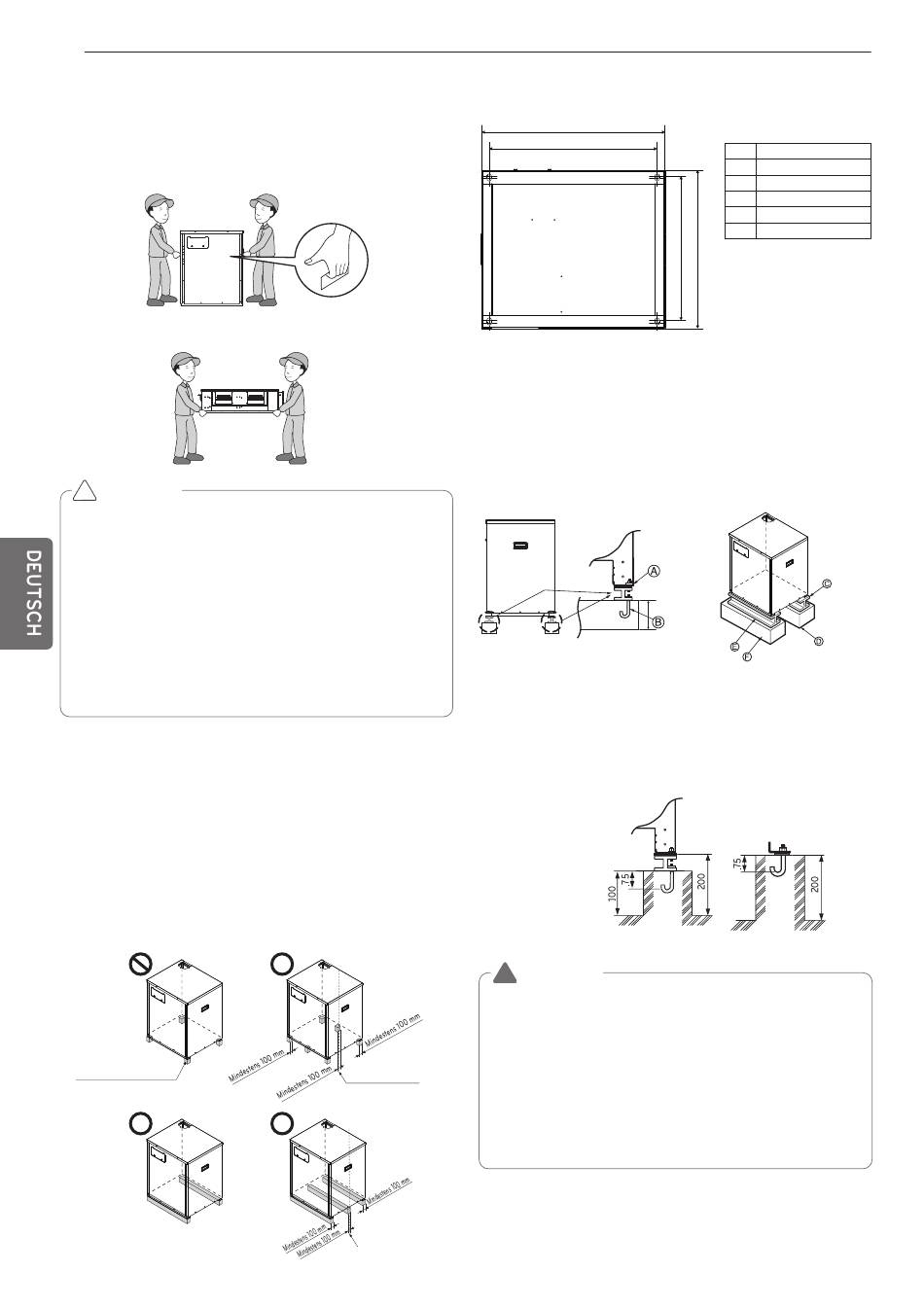

TRANSPORTVERFAHREN
• Bei Transport des Artikels bitte untere Abbildung beachten.
• Zur Montage ausschließlich empfohlene Zubehörteile und Bauteile
verwenden.
Kompressormodul
Wärmetauschermodul
VORSICHT
!
Das Gerät muss äußerst vorsichtig transportiert werden.
• Falls das Gerät schwerer als 20 kg ist, darf es nicht von einer
einzelnen Person getragen werden.
• Zur Verpackung bestimmter Produkte wird Polypropylenband verwendet.
Dieses Band darf nicht zum Transport des Gerätes verwendet werden.
• Die Lamellen des Wärmetauschers niemals berühren. Es
besteht die Gefahr von Schnittverletzungen.
• Plastikbeutel müssen zerteilt und entsorgt werden, so dass
Kinder nicht damit spielen können. Beim Spielen mit intakten
Plastikbeuteln besteht für Kinder die Gefahr von Erstickungen.
• Schützen Sie die Berührungspunkte des Gehäuses mit den
Riemen, indem Sie Tuch oder Karton dazwischen legen.
MONTAGE:
KOMPRESSORMODUL
• Sie können das Kompressormodul direkt auf dem Boden oder auf einer
Konstruktion installieren. Wenn Sie auf dem Boden verlegen wollen,
verwenden Sie keine Ankerschraube.
• Das Gerät muss an einem Standort montiert werden, der für das Gewicht und
Vibrationen sowie für die Betriebsgeräusche des Außengerätes geeignet ist.
• Die Stützen an der Unterseite des Gerätes müssen eine Breite von
mindestens 100 mm aufweisen.
• Die Stützen des Außengerätes sollten eine Höhe von mindestens
200 mm aufweisen.
• Die Dübelschrauben müssen mindestens 75 mm weit eingeführt werden.
Für Außengeräte sind
die Eckstützen allein
nicht ausreichend.
Position der Dübelschrauben
Montageuntergrund
• Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt),
damit das Gerät bei Erdbeben oder Stürmen nicht herunterfällt.
• Verwenden Sie zur Unterstützung einen H-Träger
• Lärm und Vibrationen können je nach Art der Montage durch den
Boden oder die Wand übertragen werden. Daher müssen
Anti-Vibrationsmaterialien verwendet werden (Polsterkissen) (Das
Bodenkissen sollte eine Größe von 200 mm besitzen)
Ⓐ Die Eckhalterungen müssen fest montiert werden. Ansonsten könnte sich
die Stütze der Montage verbiegen.
Ⓑ Es sollten ausschließlich Dübelschrauben der Größe M10 verwendet werden.
Ⓒ Legen Sie ein Polsterkissen zwischen Außengerät und Boden, um
Vibrationen zu absorbieren.
Ⓓ Abstände für Rohrleitungen und Kabelanschlüsse (Rohre und
Kabelanschlüsse der Unterseite)
Ⓔ H-Träger
Ⓕ Beton
!
• Das Außengerät muss an einem Standort montiert werden, an
dem das Gewicht des Gerätes getragen werden kann. Bei
unzureichender Stabilität könnte das Außengerät herunterfallen
und Verletzungen verursachen.
• Das Außengerät muss an einem Standort montiert werden, an
dem es bei starkem Wind oder Erdbeben nicht herunterfallen
Mittelpunkt des Gerätes
kann. Bei unzureichender Stabilität könnte das Außengerät
herunterfallen und Verletzungen verursachen.
• Bitte seien Sie hinsichtlich der Stützkraft des Bodens und der
Verlegung der Kabel und Leitungen bei der Montage besonders
vorsichtig.
Mittelpunkt des Gerätes
a
b
Vorderblende
c d
Mindestens
200 mm
WARNUNG
[Einheit : mm]
ARUN050LMC0
a
580
b
530
c
500
d
462
e
25
Einheit : mm
