MONTAGEANLEITUNG
KLIMAGERÄT
Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig
durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen
Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren
Gebrauch auf.
Übersetzung der ursprünglichen Instruktion
www.lg.com

Werbung

Inhaltsverzeichnis
loading

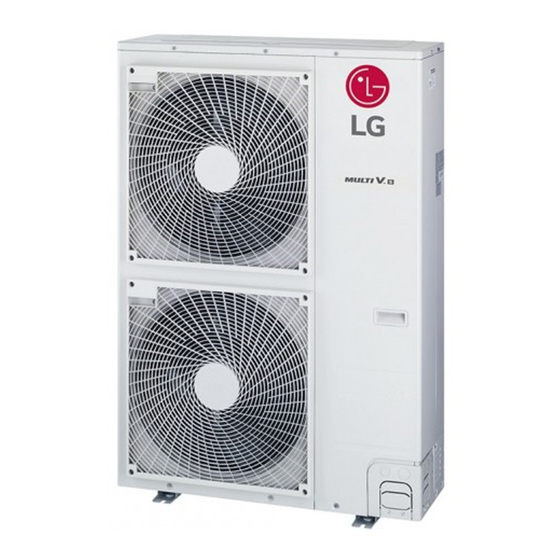

Inhaltszusammenfassung für LG ARUN040LSS0

  • Seite 1 Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Übersetzung der ursprünglichen Instruktion www.lg.com...
  • Seite 2: Energiespartipps

    ENERGIESPARTIPPS nommen werden, besteht die Möglichkeit von Gefahren für Sie und andere. Die folgenden Hinweise helfen Ihnen, den Stromverbrauch des Klima- • Die Informationen in dieser Bedienungsan- gerätes zu verringern. Beachten Sie für einen effizienteren Einsatz des leitung sind ausschließlich für ausgebildete Klimagerätes die folgenden Hinweise: Servicetechniker vorgesehen, die mit den Si- •...
  • Seite 3 Betrieb • Treffen Sie bei der Montage am Standort Vorsichts-maßnahmen bzgl. möglicher star- • Es darf kein beschädigtes oder ein nicht ker Winde und Erdbeben. empfohlenes Stromkabel verwendet wer- - Bei unsachgemäßer Montage kann das den. Gerät umkippen und Verletzungen verursa- - Es besteht Feuer-, Stromschlag-, Explosi- chen.
  • Seite 4 Explosionsgefahr. festigungen kann Wärme erzeugt und Fehl- funktionen verursacht werden. • Die verwendeten Netzkabel müssen über eine ausreichende elektrische Nennleistung • Der Montageort darf im Laufe der Zeit nicht verfügen. instabil werden. - Zu dünne Kabel können Leckströme verur- - Falls der Untergrund nachgibt, könnte das sachen, Wärme erzeugen und Feuer verur- Klimagerät herunterfallen und Sachschä- sachen.
  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS hende, heiße oder Hochspannungsbau- teile. ENERGIESPARTIPPS • Den Hauptnetzschalter nach dem Betrieb WICHTIGE SICHERHEITSHINWEISE nicht sofort ausschalten. - Warten Sie vor dem Ausschalten des Netz- MONTAGE schalters mindestens 5 Minuten. Anson- sten besteht die Gefahr von Wasserlecks DATEN DER AUSSENGERÄTE oder anderen Störungen.
  • Seite 6: Montage

    Netzteil : 3 Ø, 380-415 V3N, 50 Hz / 3 Ø, 380 V3N, 60Hz Ermitteln der Aufteilung Legen Sie genau fest, wer für die Schalterstellungen zuständig ist. System(WP) Stellen Sie die Beziehungen zwischen Außen, Innen, ARUN040LSS0 ARUN050LSS0 ARUN060LSS0 Modell Fernbedienung und Zusatzanschlüssen her Vorbereitung der Anschlussskizze (Bereiten Sie einen Steuerungs-Schaltplan vor).
  • Seite 7: Wahl Des Optimalen Standortes

    WAHL DES OPTIMALEN STANDORTES MONTAGEORT Wählen Sie für die Außengeräte einen Montagestandort, der die fol- • Bei der Montage müssen die folgenden Mindestabstände eingehal- genden Voraussetzungen erfüllt: ten werden. Falls am gewählten Standort größere Wartungsabstände • Es sollte keine direkte Wärmestrahlung von anderen Wärmequellen erforderlich sind, müssen diese eingehalten werden.
  • Seite 8: Bei Hindernissen Auf Der Auslassseite

    2. Montage mehrere Geräte Bei Hindernissen auf der Auslassseite L > H L > H 1. Montage eines Einzelgerätes [Einheit: mm] [Einheit: mm] ARUN040*SS0, ARUN050*SS0 ARUN100LSS0 ARUN060*SS0, ARUN080*SS0 ARUN120LSS0 Mind. 500 Mind. 700 2. Montage mehrere Geräte Hindernis auf der Auslassseite ist niedriger als das Gerät 1.
  • Seite 9: Montage Der Luftführung

    • Schützen Sie die Berührungspunkte des Gehäuses mit den Rie- ARUN080LSS0 men, indem Sie Tuch oder Karton dazwischen legen. ARUN060LSS0 • Das Gerät immer so anheben, dass sich der Schwerpunkt stets mittig befindet. ARUN050LSS0 ARUN120LSS0 Modell ARUN040GSS0 ARUN040LSS0 ARUN100LSS0 ARUN060GSS0 ARUN050GSS0 Mindest-Ein- lassbereich (m²)
  • Seite 10: Montage

    Ⓐ Die Eckhalterungen müssen fest montiert werden. Ansonsten könnte sich MONTAGE die Stütze der Montage verbiegen. Ⓑ Es sollten ausschließlich Dübelschrauben der Größe M10 verwendet werden. • Das Gerät muss an einem Standort montiert werden, der für das Gewicht und Ⓒ...
  • Seite 11: Schließen Des Absperrventils

    Entfernen der Grate Öffnen des Absperrventils - Entfernen Sie alle Grate von der Schnittstelle der Rohrleitungen. - Halten Sie das Ende der Kupfer-Rohrleitung beim Entfernen der Grate Nehmen Sie die Schutzkappe ab und drehen Sie das Ventil mit nach unten, damit keine Grate in das Rohr fallen können. einem Sechskantschlüssel entgegen dem Uhrzeigersinn.
  • Seite 12: Bei Kältemittelrohren Sollten Drei Dinge Beachtet Werden

    Bei Kältemittelrohren sollten drei Dinge beachtet werden VORSICHT Trockenheit Sauberkeit Dichtigkeit 1 Es sollte stets Stickstoff verwendet werden (niemals Sauerstoff, Kohlendi- oxid oder Chevron-Gas): Keine Feuchtigkeit in Kein Staub in den Kein Kältemittelleck Bitte den Stickstoff mit einem Druck von 0,02 MPa beaufschlagen. den Leitungen Leitungen Sauerstoff –...
  • Seite 13: Rohranschlüsse Zwischen Innen- Und Aussengerät

    ROHRANSCHLÜSSE ZWISCHEN Wartungsanschluss INNEN- UND AUSSENGERÄT Anschluss für Kältemittelbefüllung - Die Rohranschlüsse können je nach den Bedingungen am Montage- ort auf der Vorderseite oder an der Seite vorgenom-men werden. - Bei Lötarbeiten muss Stickstoff mit einem Druck von 0,2 bar beauf- schlagt werden.
  • Seite 14: Empfohlene Kältemittelrohre

    Empfohlene Kältemittelrohre Kältemittelrohrleitungen Schrägabzwei- gungsverfahren Außengerät Beispiel: Fünf angeschlos- Gasrohr Flüssigkeitsrohr sene Innengeräte Ⓐ : Außengerät Zweigleitung L150m Hauptleitung Ⓑ : 1. Zweigleitung l 40m (Schrägabzweigung) Ⓒ : Innengeräte Gesamt-Rohrlänge = A+B+C+D+a+b+c+d+e ≤ 300 m Innengerät Zweigleitung Maximale Rohrlänge Äquivalente Rohrlänge (*) A+B+C+D+e ≤...
  • Seite 15: Anschluss Der Außengeräte

    WARNUNG Sammelrohrverfahren Beispiel: Sechs angeschlos- • Die Längenunterschiede der am Innengerät angeschlossen Rohre sollten möglichst gering sein. Die verschiedenen Innen- sene Innengeräte geräte könnten Leistungsunterschiede aufweisen. Ⓐ : Außengerät • Falls eine oder beide der folgenden Bedingungen zutreffen, L 150m Ⓑ...
  • Seite 16: Anschluss Des Innengerätes

    WARNUNG Anschluss des Innengerätes • Vorgehensweise bei einem Kältemittelleck Verbindungsrohr Innengerät von Zweigleitung (a, b, c, d, e, f) : Die ausgetretene Menge Kältemittel sollte aus Sicherheits- gründen nach der folgenden Berechnung berechnet werden. Kapazität Innengerät Flüssigkeitsrohr Gasrohr [kW (Btu/Std.)] [mm(Zoll)] [mm(Zoll)] Gesamtmenge des Kältemittels im System...
  • Seite 17: Verteilungsmethode

    Verteilungsmethode Montage der Zweigleitungen Leitungsverteilung Schrägabzweigung Ⓐ Zur Zweigleitung oder zum Innengerät Ⓑ Zum Außengerät • Die Zweigleitungen müssen horizontal bzw vertikal installiert werden Verteilung 3. Hauptleitung (siehe folgende Abbildung). Nach unten Nach oben Horizontale gerichtet gerichtet Ebene Innerhalb +/- 10° Ansicht von Punkt A in Pfeilrichtung Verteilung 1.
  • Seite 18: Leckprüfung Und Vakuumtrocknung

    • Das Sammelrohr sollte mit einem im Bausatz enthaltenen Isolation isoliert werden. Sammelrohr [Einheit:mm] Modelle Gasrohr Flüssigkeitsrohr Sammelrohr mit der Isolation des Zweigleitungs- Bausatzes isolieren (s. Abbildung). ID12.7 ID6.35 ID12.7 ID6.35 4 branch ID9.52 ID15.88 ID9.52 ARBL054 ID15.88 ID15.88 ID19.05 ID12.7 ID9.52 ID15.88...
  • Seite 19: Vakuum-Betrieb

    WARNUNG WARNUNG Verwenden Sie für die Leckprüfung oder zur Entlüftung eine Vakuumpumpe Verwenden Sie für die Leckprüfung oder zur Entlüftung eine Vakuumpumpe oder oder Schutzgas (Stickstoff). Luft oder Sauerstoff nicht komprimieren und keine Schutzgas (Stickstoff). Luft oder Sauerstoff nicht komprimieren und keine brenn- brennbaren Gase verwenden.
  • Seite 20: Wärmeisolation Der Kältemittelrohre

    Wärmeisolation der Kältemittelrohre Durchbruchstellen Innenwand (Unterputz) Außenwand Außenwand (auf Putz) Die Kältemittelrohre müsse isoliert werden. Umwickeln Sie Flüssig- keits- und Gasrohre jeweils mit hitzebeständigem Polyethylen ausrei- chender Stärke, so dass keine Hohlräume bei der Verbindung zwischen Innengerät und Isolation und innerhalb der Isolation selbst entstehen. Bei unzureichender Isolation könnte Kondensation usw.
  • Seite 21: Reglerkasten Und Kabelanschlüsse

    VORSICHT Außengerät Falls das 400 Volt Netzteil versehentlich an den “N”-Leiter angeschlossen wird, ersetzen Sie die Inverter-Platine und den Transformator im Reglerkasten. Innengerät Innengerät Fernbe- Fernbe- dienung dienung Reglerkasten und Kabelanschlüsse Außengerät - Entfernen Sie alle Schrauben an der Seitenblende und nehmen Sie die Blende nach vorn ab.
  • Seite 22: Verbindungs- Und Netzleitungen

    Verbindungs- und Netzleitungen Anschluss der Hauptstromversorgung und Kapazität der Geräte Verbindungsleitung - Typen : Kabelschirmung - Verwenden Sie für Außengerät und Innengerät jeweils ein separates - Querschnittsfläche : 1,0 bis 1,5mm Netzteil. - Maximal zulässige Temperatur : 60°C - Beachten Sie beim Verlegen und beim Anschluss der Kabel die Umge- bungsbedingungen.
  • Seite 23 [Wärmepumpe] 4 PS/5 PS/6 PS/8 PS Zwischen Innengerät und Haupt-Außengerät Rechte Seite Vorderseite Haupt SODU B SODU A IDU B IDU A INT B INT A Außengerät Der Anschluss GND auf der Hauptplatine dient als Hauptstrom- versorgung Anschluss ‘-’ für den po- Anschlussleiste Halterung tentialfreien Kontakt.
  • Seite 24: Montage Des E/A-Moduls (Optional)

    Montage des E/A-Moduls (optional) Automatische Adressierung ① Setzen Sie das E/A-Modul und die Halterung zusammen. Die Adresse der Innengeräte erfolgt über die automatische Adressierung ② Befestigen Sie die Halterung an der angegebenen Position mit zwei - Stellen Sie die Stromversorgung her und warten Sie drei Minuten. Kabelklemmen (105mm).
  • Seite 25: Einstellung Der Gruppennummer

    Wahlschalter Kühlen/Heizen Modus Funktion Option Wert Aktion Anmer- kung Inhalt Anzeige1 Inhalt Anzeige2 Inhalt Anzeige3 Inhalt Anzeige4 I m I m pl e ment i e r u ngpl e ment Anzeige5 Betrieb aktivieren in EE- Wahlschalter Option Einstel- oFF op1~ Kühlen/Hei- ausge- lungswert...
  • Seite 26: Leiser Betrieb Bei Nacht

    Leiser Betrieb bei Nacht Schneebeseitigung & schneller Abtaubetrieb Bei dieser Funktion wird der Lüfter des AG im Kühlungsbetrieb mit ge- Betrieb aktivieren ringer Drehzahl betrieben, um die Lüftergeräusche des AG bei Nacht zu vermindern, wenn keine starke Kühlung erforderlich ist. DIP-Schalter auf Leiterplatine des Hauptgerätes auf Ein : Nr.
  • Seite 27: Selbstdiagnosefunktion

    Selbstdiagnosefunktion Fehleranzeige - Mit Hilfe dieser Funktion können Fehlertyp und -häufigkeit bei der Selbstdiagnose für das Klimagerät angezeigt werden. - Ein Fehlersymbol erscheint im Anzeigefenster der Innengeräte, auf der Kabel-Fernbedienung sowie in der siebenteiligen LED-Anzeige der Regler- karte des Außengerätes (s. Tabelle). - Bei mehr als zwei gleichzeitigen Störungen wird der niedrigere Fehlercode zuerst angezeigt.
  • Seite 28 Anzeige Beschreibung Ursache der Störung Fehlender Anschluss der R, S, T Verkabelung des Au- Fehlender Anschluss des Außengerätes ßengerätes Zu viele Innengeräteanschlüsse im Verhältnis zur Leistung des Au- Übermäßige Leistung der Innengeräte ßengerätes Das Signal des Inverters wird von der Hauptplatine des Außengerätes Verbindungsfehler: Inverterplatine →...
  • Seite 29: Vermeidung Von Kältemittellecks

    VERMEIDUNG VON KÄLTEMITTELLECKS - Mit Unterteilung und ohne Durchgang, der als Luftweg zum benach- barten Raum dienen könnte. Außengerät Lassen Sie das System von einem Monteur und Systemfacharbeiter gemäß den örtlichen Bestimmungen bzw. Normen gegen Lecks absi- chern. Falls keine örtlichen Bestimmungen in Kraft sind, gelten fol- gende Normen.
  • Seite 30: Montage In Küstengebieten

    MONTAGE IN KÜSTENGEBIETEN Modell-Bezeichnung Geräteinformationen VORSICHT • Produktbezeichnung : Klimaanlage • Klimageräte sollten nicht in Gebieten montiert werden, an • Modellname : denen korrosive Gase wie z. B. Säuren oder alkalische Gase auftreten können. Name des Händlers Fabrikname • Das Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft).
