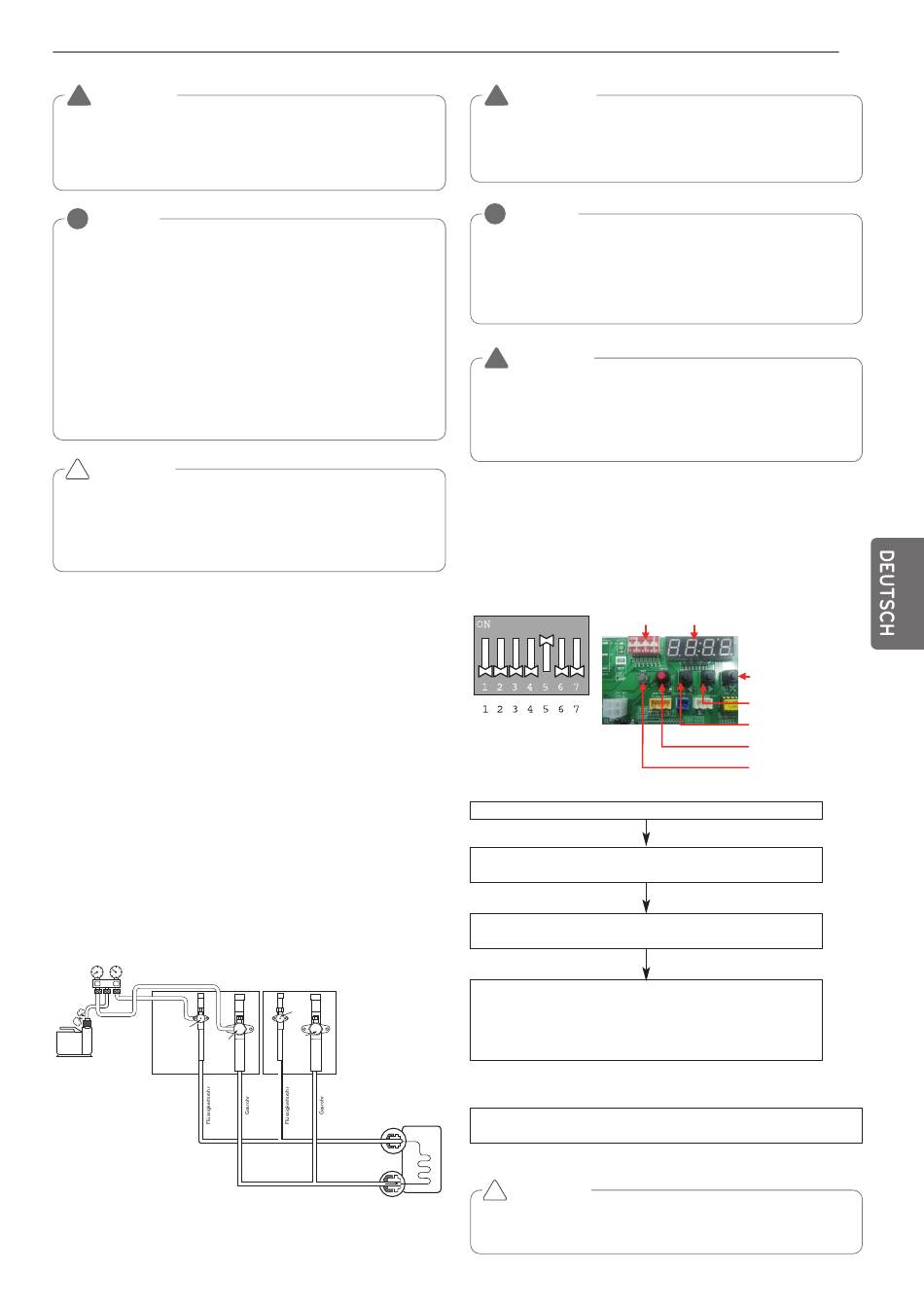

WARNUNG
!
Verwenden Sie für die Leckprüfung oder zur Entlüftung eine Vakuumpumpe
oder Schutzgas (Stickstoff). Luft oder Sauerstoff nicht komprimieren und keine
brennbaren Gase verwenden. Es besteht und Brand- und Explosionsgefahr.
- Ansonsten besteht Lebens-, Verletzungs-, Brand- oder Explosionsgefahr.
HINWEIS
!
Wenn die Umgebungstemperatur zum Zeitpunkt der Druckbeaufschla-
gung von der Temperatur zum Zeitpunkt des Druckabfalls abweicht,
muss der folgende Korrekturfaktor angewendet werden
Der Druck ändert sich pro 1°C Temperaturänderung um ca. 0,1
2
kg/cm (0,01 MPa).
Korrektur = (Temp. zum Zeitpunkt der Druckbeaufschlagung – Temp.
zum Zeitpunkt der Prüfung) X 0,1
Beispiel : Die Temperatur zum Zeitpunkt der Druckbeauf-
schlagung (3,8 MPa) beträgt 27°C
Nach 24 Stunden : 3,73 MPa, 20°C
In diesem Beispiel wird der Druckabfall von 0,07 MPa durch den
Temperaturabfall verursacht Daher kann hier ein Leck im Rohrlei-
tungssystem ausgeschlossen werden.
VORSICHT
!
Um ein Eindringen von flüssigem Stickstoff in den Kühlkreislauf zu
vermeiden, muss sich der obere Rand des Zylinders bei Druckbeauf-
schlagung des Systems in einer höheren Lage als der untere Zylin-
derrand befinden. Der Zylinder befindet sich normalerweise in
aufrechter Position.
Vakuumtrocknung
Es sollte eine Vakuumtrocknung mit Hilfe einer am Wartungsventil des Außengerätes ange-
schlossenen Vakuumpumpe für Flüssigkeitsrohre, Gasrohre und Hochdruck-/Niedrigdruck-
rohre durchgeführt werden. (Zum Aufbau eines Vakuums in den Flüssigkeitsrohren,
Gasrohren und Hochdruck-/Niedrigdruckrohren muss das Wartungsventil geschlossen sein.)
* Eine Entlüftung niemals mit enthaltenem Kältemittel durchführen.
• Vakuumtrocknung: Verwenden Sie eine Vakuumpumpe mit einer Leistung von -
100,7 kPa (5 Torr, -755 mmHg).
- Bauen Sie in den Flüssigkeits- und Gasrohren mit der Vakuumpumpe
mindestens zwei Stunden lang ein Vakuum von -100,7 kPa auf. Über-
prüfen Sie nach ca. einer Stunde, ob die Vakuum-Druckanzeige an-
steigt. Das System könnte Feuchtigkeit oder Lecks enthalten.
- Bei Verdacht auf verbleibender Feuchtigkeit in der Rohrleitung sollte das fol-
gende Verfahren angewendet werden. (Bei Arbeiten am System während der
regnerischen Jahreszeit oder nach einer längeren Betriebsdauer kann sich Re-
genwasser in den Rohrleitungen ansammeln) Bauen Sie nach ca. zwei Stun-
den mit Stickstoffgas einen Druck von 0,05 MPa auf (Vakuum brechen) und
erzeugen Sie mit der Vakuumpumpe erneut eine Stunde lang ein Vakuum
von -100,7 kPa (Vakuumtrocknung). Falls im System innerhalb von zwei Stun-
den kein Vakuum von -100,7 kPa aufgebaut werden kann, wiederholen Sie
den Vakuumbruch sowie Vakuumtrocknung. Prüfen Sie nach einer Stunde, ob
die Vakuum-Druckanzeige ansteigt.
Neben 1-Außengerät
Vakuumpumpe
Geschlossen
Geschlossen
Messung
Verwenden Sie ein Gravimeter.
(Messgenauigkeit 0,1 kg).
Falls Sie solch ein Präzisionsgerät
nicht zur Hand haben, verwenden
Sie eine Gasflasche.
Haupt-Außengerät
Geschlossen
Geschlossen
Flüssigkeitsseite
Innengerät
Gasseite
WARNUNG
!
Verwenden Sie für die Leckprüfung oder zur Entlüftung eine Vakuumpumpe oder
Schutzgas (Stickstoff). Luft oder Sauerstoff nicht komprimieren und keine brenn-
baren Gase verwenden. Es besteht und Brand- und Explosionsgefahr.
- Ansonsten besteht Lebens-, Verletzungs-, Brand- oder Explosionsgefahr.
HINWEIS
!
Es muss immer eine ausreichende Menge Kältemittel bereitstehen (zur zu-
sätzlichen Kältemittelbefüllung). Bei zu viel bzw. zu wenig Kältemittel können
Probleme auftreten.
Verwendung des Vakuum-Betriebs
(Bei aktiviertem Vakuum-Betrieb werden sämtliche Ventile der Innengeräte
und Außengeräte geöffnet.)
WARNUNG
!
Bei der Montage und beim Umsetzen des Klimagerätes an einen an-
deren Ort muss das System entleert und neu befüllt werden.
- Falls das ursprüngliche Kältemittel mit einem anderen Kältemittel
gemischt wird, kann es zu Störungen im Kältemittelkreislauf
kommen und das Gerät könnte beschädigt werden.

Vakuum-Betrieb

In dieser Betriebsart wird ein Vakuum im System aufgebaut, nachdem ein Kom-
pressor ausgetauscht oder ein AG bzw. IG hinzugefügt oder entfernt wurde.
Vakuum-Betrieb aktivieren
DIP-SCHALTER Siebenteilige LED-Anzeige
DIP-Schalter auf Leiterplatine des Hauptgerätes auf Ein: Nr. 5
Mit '▶', '◀' Betriebsart wählen : "SVC". '●' drücken
Mit '▶', '◀' Funktion wählen : "Se3". '●' drücken
Vakuum-Betrieb starten: "VACC"
AG V/V geöffnet
AG-EEV geöffnet
IG-EEV geöffnet
Vakuum-Betrieb deaktivieren
Stellen Sie den DIP-Schalter auf Aus und drücken Sie die Reset-Taste
auf der Leiterplatine des Hauptgerätes
VORSICHT
!
Der AG-Betrieb wird im Vakuum-Betrieb angehalten. Der Kom-
pressor kann nicht eingeschaltet werden.
19
SW04C (X : Abbrechen)
SW03C (▶: Vor)
SW02C (◀: Zurück)
SW01C (●: Bestätigen)
SW01D (Reset)
