WARNUNG
!
• Beachten Sie die gesetzlichen Bestimmungen für elektrische
Geräte und Anschlüsse sowie die Bestimmungen Ihres
Stromversorgungsunternehmens.
• Verwenden Sie für die Anschlüsse ausschließlich angegebene
Kabel, so dass externen Kräfte auf die Anschlüsse wirken
können. Bei unsachgemäß befestigten Anschlüssen besteht die
Gefahr von Feuer durch Überhitzung.
• Nur geeignete Überstrom-Schutzschalter verwenden. Erzeugter
Überstrom kann u. U. einen Teil Gleichstrom enthalten.
VORSICHT
!
• An bestimmten Standorten muss ein Erdschlussschalter installiert
werden. Ansonsten besteht u. U. die Gefahr von Stromschlägen.
• Ausschließlich Überlastungsschalter und Sicherungen mit
geeigneter Leistung verwenden.
Bei Sicherungen und Kabeln bzw. Kupferdrähten mit zu hoher
Leistung können Fehlfunktionen oder Brände verursacht werden.

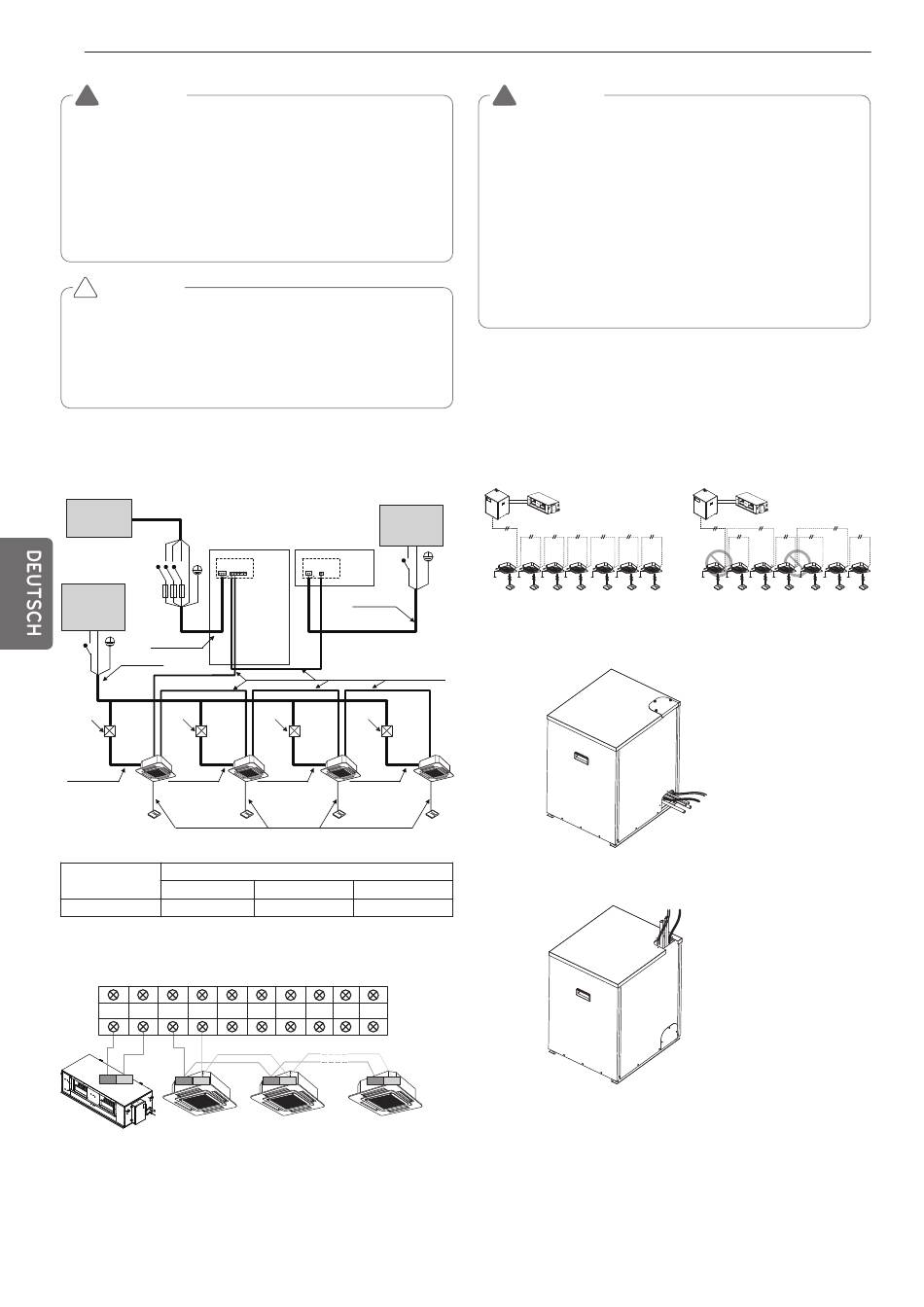

Feldverdrahtung
Anschlussbeispiel für Kommunikationskabel
Stromversorgung
Komp.-Modul
(3N~, vieradrig)
Komp.-Modul
(Hauptschalter)
R S T N
Schalter
Sicherung
Stromversorgung
Innengerät
(1~, zweiadrig)
N
L
Netzkabel
(Vieradriges Kabel)
Netzkabel
(Zweiadriges Kabel)
Verteilerdose
Verteilerdose
(Optional)
(Optional)
Netzkabel
Netzkabel
(Zweiadriges Kabel)
(Zweiadriges Kabel)
Verbindungsleitung
(Dreiadriges Kabel)
Frequenz
Komp.-Modul
50Hz
380~415V
[Wärmepumpe]
Zwischen Innengerät und Haupt-Außengerät
Kommunikationskabelanschluss
SODU.B SODU.A
IDU.B
IDU.A
CEN.B
3
4
3
4
Wärm.-
Modul
Innengeräte
Der Anschluss GND auf der Hauptplatine dient als Anschluss '-' für den
potentialfreien Kontakt.
Stromversorgung
Wärm.-Modul
Wärm.-Modul
(1~, zweiadrig)
L
N
Netzkabel
(Zweiadriges Kabel)
Verbindungsleitung
(Zweiadriges Kabel)
Verteilerdose
Verteilerdose
(Optional)
(Optional)
Netzkabel
Netzkabel
(Zweiadriges Kabel)
(Zweiadriges Kabel)
[Innengeräte]
Spannungsbereich (V)
Wärm.-Modul
Innen
220~240V
220~240V
Kompressormodul
CEN.A
DRY1
DRY2
GND
12V
3
4
3
4
Innengeräte
Innengeräte
WARNUNG
!
• Die Erdungsleitungen der Innengeräte dienen zur Vermeidung
von Unfällen durch Stromschläge bei eventuellen Leckströmen,
bei Verbindungsfehlern auf Grund von Interferenzen sowie bei
Motor-Leckströmen (ohne Rohranschluss).
• Keinen separaten Schalter und keine eigene Steckdose zum
Trennen der einzelnen Innengeräte installieren.
• Da diese Anlage mehrere Netzteile zur Versorgung der einzelnen Geräte
besitzt, muss ein Hauptschalter installiert werden, über den die
Hauptstromversorgung aller Komponenten getrennt werden kann.
• Bei möglich auftretender Phasenumkehr, einer unterbrochenen Phase, eines
vorübergehenden Stromausfalls oder einem Aus- und Einschalten der
Stromversorgung während des Betriebs sollte ein Phasenumkehr-
Schutzschaltkreis installiert werden. Beim Betrieb des Systems mit
umgekehrter Phase könnten der Kompressor sowie andere Komponenten
beschädigt werden.
Beispielanschluss für Übertragungskabel
[BUS-Art]
- Anschluss des
Kommunikationskabels muss wie
untengenannte Abbildung
zwischen Innenmaßeinheit
angebracht werden zur im
Freienmaßeinheit.
Kompressormodul
Wärmetauschermodul
Beispielanschlüsse für Netz- und Verbindungsleitung
- Im Fall Absaugleitung auf Rückseite
- Im Fall Absaugleitung auf Oberseite
Stromkabel,
Kommunikationskabel
[STERN-Art]
- Anormaler Betrieb kann durch
Kommunikationsdefekt verursacht
werden, wenn Anschluss des
Kommunikationskabels wie
untengenannte Abbildung
angebracht ist (STERN-Art). V
Kompressormodul
Wärmetauschermodul
Stromkabel,
Kommunikationskabel
