VORSICHT
!
• Sollte die Montage am Fußboden stattfinden, sollte das
Kompressormodul nicht mit Ankerschrauben montiert werden.
• Sollte die Montage am Aufbau stattfinden, kann das
Kompressormodul sicher mit Ankerschrauben, Muttern und
Unterlegscheiben daran montiert werden. Das Fundament muss
größer als auf dem Bild sein.
• Sollten Geräusche bzw. Vibrationen auftreten, montieren Sie
den Artikel auf eine Gummimatte.
• Die Palette (Holz) unter dem Außengerät muss vor Lötarbeiten
entfernt werden. Bei nicht entfernter Palette (Holz) besteht
Brandgefahr bei Lötarbeiten.
• Bei der Übertragung von Schwingungen auf das Gebäude ist ein
vibrationsfester Gummi zu verwenden (Feldversorgung).
Palette (Holz)
- Vor der Montage entfernen

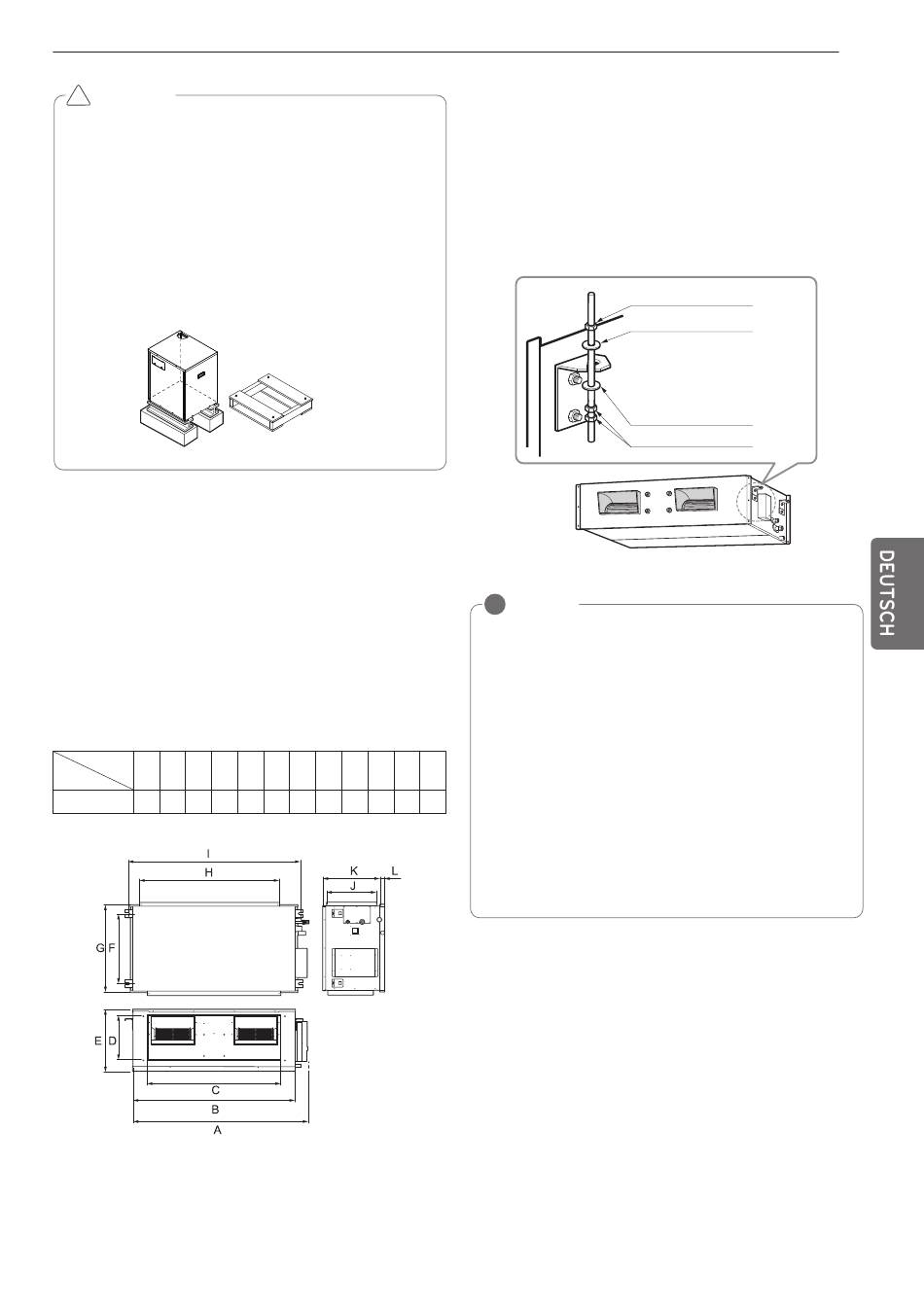

MONTAGE: KONDENSATOR-
MODUL
- Montieren Sie das Gerät korrekt oberhalb der Decke.
FALL 1
POSITION DER AUFHÄNGUNGSSCHRAUBE
- Montieren Sie einen Segeltuchstutzen zwischen Einheit und Kanal
um die Übertragung der Vibrationen zu verhindern.
Maß
A
B
C
D
Chassis
B8
1680 1565 1160 330 460 580 700 1400 1635 390 445 15
B8 Chassis
[Einheit: mm]
E
F
G
H
I
J
K
FALL 2
- Montieren Sie die Einheit so, dass sie in Richtung der
Entwässerungsöffnung geneigt ist, um eine einfache Entwässerung
zu gewährleisten.
POSITION DER KONSOLENSCHRAUBE
- Eine Position, wo die Einheit ausgerichtet werden kann, und die das
Gewicht der Einheit trägt.
- Die Position wo die Vibrationen der Einheit aufgenommen werden
können.
- Eine Position, an der die Wartung einfach ausgeführt werden kann.
HINWEIS
!
• Kontrollieren Sie folgende Installationsstandorte genau:
1. An Orten wie Restaurants und Küchen, kleben erhebliche Mengen an
Öl, Dampf und Mehl an dem Ventilator, den Lamellen des
Wärmetauschers, und führen so zur Verminderung der
Wärmetauscherleistung, Sprühen, und dem Ablösen von
Wassertropfen, usw. In diesen Fällen sollten Sie folgendes
unternehmen:
- Vergewissern Sie sich, dass die Absaughaube der Kochstelle
ausreichend dimensioniert ist, damit die fetthaltige Luft, die nicht vom
Klimagerät erfasst werden soll, abgesaugt wird.
L
- Vergewissern Sie sich, dass das Klimagerät so weit von der Kochstelle
entfernt ist, das kein fetthaltiger Dampf angesaugt werden kann.
2. Vermeiden Sie die Installation des Klimageräts an Orten wo
Schneideöldämpfe oder Bügelstaub entsteht, wie in Fabriken, usw. 3.
Vermeiden Sie Orte, wo brennbare Gase erzeugt oder gelagert werden,
oder wo diese einströmen oder durchlüftet werden.
4. Vermeiden Sie Orte wo schwefelsäurehaltige oder korrosive Gase
entstehen.
5. Vermeiden Sie Orte in der Nähe von Hochfrequenzgeneratoren.
M10 Mutter
X 4
M10 Scheibe
X 4
M10 Scheibe
X 4
M10 Mutter
X 8
9
