30
Technische Daten
terstellungen versuchen. Teilweise sind die Schalterstellungen auch nur mit
'Low' und 'High' beschriftet, dann können Sie entweder in Ihrer Monitor-
Betriebsanleitung nachsehen, welche Schalterstellung wieviel Ohm Ein-
gangsimpedanz entspricht, oder Sie probieren aus, in welcher Stellung in
allen gewünschten Grafikmodi ein stabiles Bild erscheint.
5.3.5

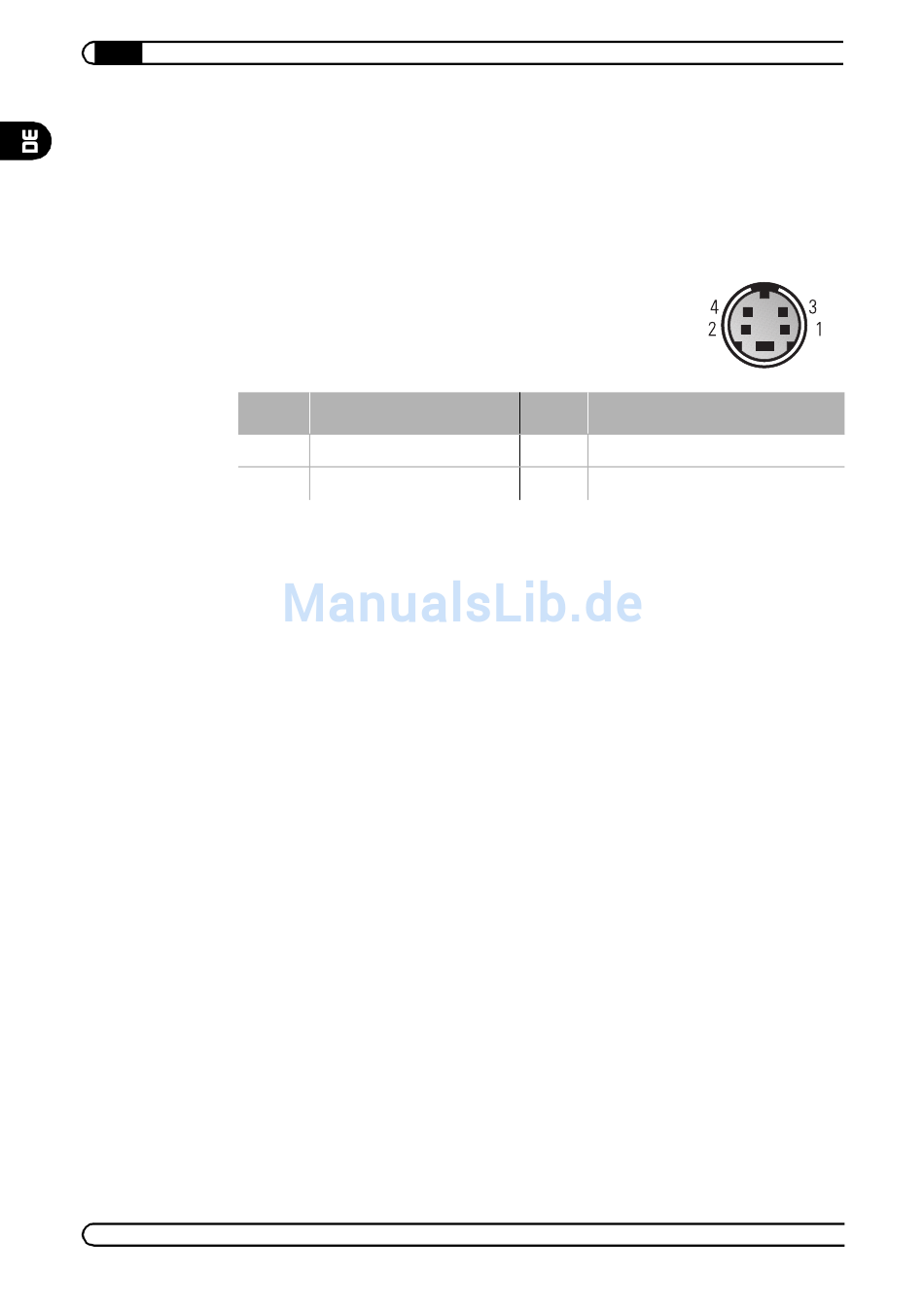

Der S-Video-Anschluss
Pin-Belegung
5.3.6
Die DVI-Schnittstelle
Die kombinierte DVI-I-Schnittstelle (Digital Visual Interface) bietet einen digi-
talen Highspeed-Anschluss für digitale Monitore und unterstützt daneben
auch den Anschluss analoger Monitore. DVI unterstützt Hot Plug&Play und
arbeitet unabhängig von der jeweiligen Anzeigentechnologie. Die kombi-
nierte DVI unterstützt:
b
b
b
Der kombinierte Anschluss enthält 29 Signalkontakte, die unterteilt sind in
einen digitalen Bereich mit drei Reihen mit jeweils acht Kontakten und einem
analogen Bereich mit fünf Kontakten für Analogsignale. Die DVI-I-Schnitt-
stelle verfügt über einen 12- oder 24-poligen DVI-Stecker oder einen neu ent-
wickelten analogen Stecker mit vier zusätzlichen Kontaktstiften, sowie einen
Erdungsstecker, der eine konstante Impedanz für die analogen RGB-Signale
sicherstellt.
Ein DVI-Stecker kann nur mit der DVI-I-Schnittstelle verbunden werden. In
eine analoge Schnittstelle kann dieser Stecker nicht eingesteckt werden.
Analog dazu können analoge Steckverbinder ohne den mitgelieferten DVI/
VGA-Adapter nicht in eine DVI-I-Schnittstelle eingesteckt werden.
|
|
ELSA GLADIAC 5II
|
Pin
Signal
1
GND, Masse (Y)
2
Y, Intensität (Luminanz)
die verlustfreie digitale Übertragung vom PC zum Monitor,
den digitalen und analogen Anschluss über ein und dieselbe Buchse,
Plug&Play mit Hot-Plug-Erkennung, EDID und DDC2B.
Pin
Signal
3
GND, Masse (C)
4
C, Farbe (Chrominanz)
