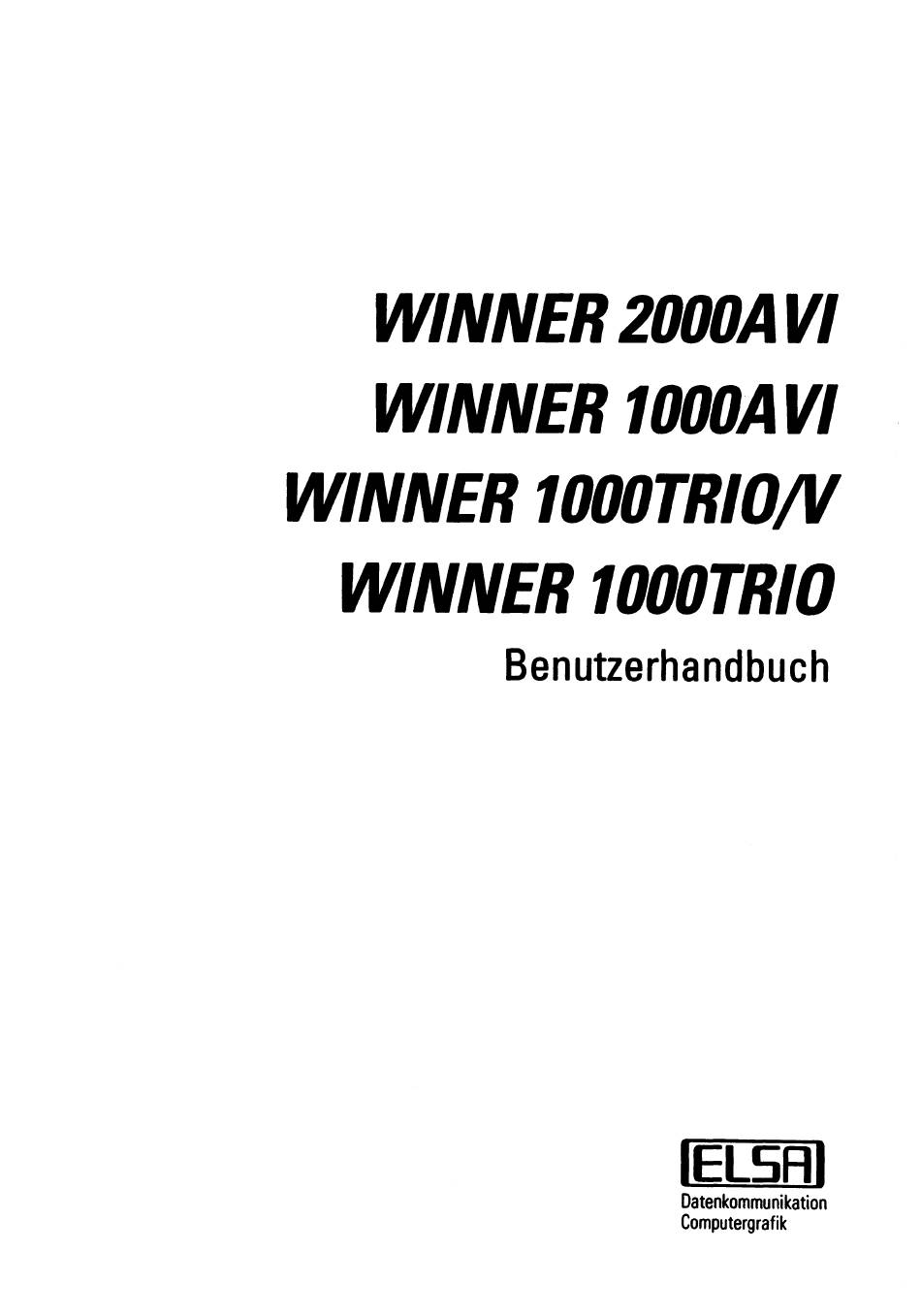

- Seite 1 W INNER2000A VI WINNER 1000A VI WINNER lOOOTRIO/V WINNER WOOTRIO Benutzerhandbuch IE L5 R I Datenkommunikation Computergrafik...
- Seite 2 Verkaufs- und Lieferbedingungen festgelegt ist. Weitergabe und Vervielfältigung dieses Handbuchs und die Verwertung seines Inhalts sowie der zum Produkt gehörenden Software sind nur mit schriftlicher Erlaubnis von ELSA gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben Vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Systemanforderungen.......................... 11 Zu Ihrer Sicherheit..........................11 RAM-Bestiickung..........................12 Einbau der Grafikkarte in den Rechner....................14 Monitoranschluß...........................15 Softw are-Installation______________________________________________________ 17 Windows 3.1x............................17 3.1.1 Installation des ELSA W//V/Vff?Windows-Treibers..............17 3.1.2 Videobeschleunigung, DCI-Support....................18 3.1.3 ELSA W/A/ma/?fürWindows3.1x....................19 Windows 95............................21 3.2.1 Installation des ELSA W//V/V£if?Windows-Treibers..............21 3.2.2 Videobeschleunigung, Spielebeschleunigung, DirectDraw............ - Seite 4 Probleme mit der Installation der H//A/A/£/?-Grafikkarte............. 61 Probleme mit Windows........................62 Probleme mit OS/2 Warp Version 3....................64 Allgemeine Fragen und Antworten....................Rat und H ilfe ............................Allgemeine Garantiebedingungen....................... 72 Glossar..............................74 Index................................ 79 ELSA WINNER 2000AVI, WINNER 1000AVI, WINNER WOOTRIOl/V] Handbuch © 1994-96 ELSA GmbH...
-
Seite 5: Einleitung
Bildspeicher. Falls Sie Ihre WINNER 1000TRIO/V- oder WINNER 700077?/O-Grafikkarte aufrüsten, sollten Sie das Kapitel aRAM~Bestückung" auf Seite 12 unbedingt vor der Installation Ihrer Grafikkarte lesen. Die WINNER 2000AVI und WINNER 70004 W können nicht aufgerüstet werden. Symbole und Vereinbarungen Zur schnelleren Orientierung finden Sie auf den Seitenrändern außer Zwischenüberschriften gelegent... -
Seite 6: Lieferumfang
Einleitung Änderungen zu diesem Handbuch ELSA-Produkte zeichnen sich u. a. durch stetige Weiterentwicklung aus. Es ist daher möglich, daß die gedruckte Dokumentation nicht immer auf dem neuesten Stand ist. Aktuelle Informationen über Ände rungen können Sie den LIESMICH-/README-Dateien auf der Installationsdiskette oder CD entnehmen. -
Seite 7: Kurzbeschreibung Und Eigenschaften
Kurzbeschreibung und Eigenschaften 1.1 Kurzbeschreibung und Eigenschaften Das vorliegende Handbuch beschreibt die ELSA Grafikkarten WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRIO/V und WINNER UMTRIO, für PCI-Bus- bzw. VL-Bus-Rechner. Es erläutert alle Maßnahmen, die für die Installation und den Betrieb der Grafikkarten erforderlich sind. - Seite 8 Erkennung VESA DDC kompatibler Monitore ■ Unterstützung energiesparender Monitore nach VESA DPMS ■ ELSA-Treiber für Windows 3.1x/95/NT, OS/2 Warp, NEXTSTEP, POW ERdraftiür AutoCAD für Windows, AutoCAD LT, AutoCAD (DOS), MicroStation (DOS) ■ Digital-Videobeschleunigung und Spielebeschleunigung mit hardwareunterstütztem DirectDraw bzw. DCI (Display Control Interface) ■...
-
Seite 9: Empfohlene Konfiguration
GDM-20H110, ELSA EISA CM-21E110T Bei Auflösungen größer als 1024 x 768 empfehlen w ir 20- oder 21-Zoll-Monitore, z.B. den ELSA GDM-20E40T, GDM-20H110, CM-21E110Toder den CM-21E112. Im Kapitel “Hardware-Beschreibung und Grundlagen* auf Seite 51 finden Sie detaillierte Informationen über weitere technische Daten. -
Seite 10: Ce-Konformität Und Fcc-Strahlungsnorm
Die Federal Communications Commission w eist darauf hin, daß Modifikationen an dem Gerät, die nicht ausdrücklich von der für die Zulassung zuständigen Stelle genehmigt wurden, zum Erlöschen der Betriebserlaubnis führen kann. WINNER2000AVI, WINNER 1000AVI, WINNER 1000TR!0[/VJ ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 11: Ardw Are-Installation
Bus: Ihr Rechner muß über den zur Grafikkarte passenden PCI- oder VL-Bus verfügen. ■ Monitor: Die ELSA Grafikkarten steuern während des Bootens und im DOS-Betrieb den Monitor IBM-VGA-kompatibel mit 31,5 kHz Zeilenfrequenz an. Zusätzlich muß der Monitor für den gewählten Grafikmodus des Grafikbetriebs geeignet sein. -
Seite 12: Ram-Bestiickung
NEC 424260-70 bestückt werden. Die 24 poligen DIl/DIP-Sockel können mit DRAMs vom Typ Vitelic V53C256HK50 bestückt werden. Benutzen Sie zur Aufrüstung Ihrer Grafikkarte bitte nur die von ELSA ange gebenen DRAM-Typen. EDO-DRAMs (z.B. Micron MT4C16270DJ-7/-6) dürfen nicht mit anderen Typen gemischt werden. Wenn Sie ganz sicher sein wollen, daß... - Seite 13 Hardware-Installation WINNER lOOOTRIOl/VJ DRAM-Bestückung der (Beispiel, die Sockel können unterschiedlich aussehen): WINNER2000AVI, WINNER 1000AVI, WINNER lOOOTRIOt/Vl ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 14: Einbau Der Grafikkarte In Den Rechner
Der parallele Betrieb von IBM 8514/A-kompatiblen Grafikadaptern oder einer vierten seriellen Schnittstelle (COM4) ist nicht möglich, da diese ähnliche I/O- Adressen belegen. Bitte beachten Sie das Kapitel "Die Adreßbelegung der WINNER Grafikkarten" auf Seite 57. WINNER2000AVI' WINNER 1000AVI, WINNER 1000TRIO[/VJ ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 15: Monitoranschluß
(siehe Kapitel "Systemanforderungen" auf Seite 11). Das Monitorkabel wird mit einem IBM-kompatiblen, 15-poligen Anschlußstecker an die Grafikkarte angeschlossen. Weitere Informationen finden Sie im Kapitel "Video-Ausgang" auf Seite 59. WINNER2000AVI, WINNER 1000AVI, WINNER WOOTßlO[/VJ ELSA Handbuch © 1994-96 ELSA GmbH... - Seite 16 Hardware-Installation Baum für Notizen WINNER2000AVI. WINNER 1000AVI, WINNER 1000TRIO[/Vj ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 17: Softw Are-Installation
Bestätigen Sie mit OK und folgen den weiteren Anweisungen des Programms Das SETUP-/WSETUP-Programm fragt nach Ihrer Landessprache, installiert die WINNER Windows- Treiber und fordert Sie auf, mit WINman (siehe Kapitel ’ ELSA WINman für Windows 3.1x*, Seite 19) einen passenden Grafikmodus einzustellen. Anschließend (und auch bei folgenden Aufrufen von SETUP/WSETUP) können zusätzlich ELSA Windows-Hilfsprogramme installiert werden. -
Seite 18: Videobeschleunigung, Dci-Support
Die WINNER WOOTRIO mit "Trio64"-Chip bietet nur Primary Surface und deshalb eingeschränkte Videobeschleunigung. M it dem ELSA Programm DCIset können Sie den DCI Support beeinflussen oder beobachten, siehe dazu Kapitel "ELSA D CIsef auf Seite 28. Weitere Informationen zu DCI entnehmen Sie bitte dem Kapitel "DirectDraw und DCI (Display Control Interface)"... -
Seite 19: Elsa Winman Für W Indows 3.1X
WINman Installation von WINman WINman wird bei der Installation des ELSA Windows-Treibers automatisch in der Programmgruppe ELSA ware abgelegt. Erstinstallation eines Grafikmodus für den ELSA W indows-Treiber Als erstes sollten Sie im WINman 'First... (Erstinstallation...)' aufrufen. Dort bekommen Sie eine Liste von Monitoren angeboten. -
Seite 20: Grafikmodus-Schnellumschaltung, Virtueller Bildschirm
Da Sie die Grafikmodi bei der Erstellung und ersten Speicherung mit einem Testbild geprüft hatten, besteht nicht die Gefahr, daß Windows mit dem neuen Grafikmodus nicht arbeitet oder Ihr Monitor kein Bild zeigt. WINNER2000AVI. WINNER 1000AVI. WINNER lOOOTRIOl/VJ ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 21: Windows 95
W IN 9 5 Wählen Sie aus der Liste der Hersteller ‘ ELSA WINNER Display Driver* und in der Liste ‘ Modelle* Ihre ELSA Grafikkarte aus. Wenn Sie einen ELSA Monitor benutzen, stellen Sie den von Ihnen benutzten Monitor im Feld "Bildschirm“... -
Seite 22: Umschaltung Der Auflösung Oder Farbtiefe
Um neue Auflösungen zu definieren, die Bildwiederholrate zu ändern, die Bildlage einzustellen oder das Monitor-Timing zu beeinflussen, benutzen Sie das ELSA Programm WINman (W/A/man-Version 4.x für Windows 95). Bitte lesen Sie dazu das Kapitel 'ELSA WINman lü r Windows 95' ab Seite 24. Maus-Zeiger und andere Konfigurations-Möglichkeiten Sie können z.B. -
Seite 23: Videobeschleunigung, Spielebeschleunigung, Directdraw
DirectDraw-Bestandteile ausgeliefert. Der DirectDraw-Support ist auf unterschiedliche Weise implementiert. Die Windows-Treiber der WINNER 2000AVI und WINNER 1000AVI haben vollen DirectDraw-Support inklusive Primary und Offscreen Surface und bieten damit optimale Spiele- und Videobeschleunigung. Ein darzustellendes Video wird an die Farbtiefe des Windows-Grafikmodus angepaßt. -
Seite 24: Aufruf Von Winman
WINman WINman Aufruf von WINman w kd bei der Installation der ELSA Windows-Treiber automatisch mitinstalliert. Klicken Sie WINman in der Programmgruppe ELSAware an oder starten Sie WINman über ‘ Start‘lfstrgU (licl)/*Proaramme7*ELSAware7‘WINman‘ . Falls Sie vorher Windows in der Version 3.x benutzt hatten und nicht den zu Windows 95 passenden WINman Version 4.x finden: wechseln Sie über ‘... - Seite 25 Parameter frei bestimmen können. Ursprünglich nicht im Windows-Dialog "Eigenschaften von Anzeige" ("Display Properties") einstellbare Auflösungen können Sie anschließend hierüber anwählen, wenn sie im WINman definiert wurden. Der neue Grafikmodus wird mit einem Testbild kontrolliert, bevor er gespeichert wird. ELSA WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRIO[/V1 Handbuch © 1994-96 ELSA GmbH...
-
Seite 26: Windows Hilfsprogramme
über das ELSA-Installationsprogramm SETUP/WSETUP installiert. W indows 3.1x Verfahren Sie genau so, wie im Kapitel "Installation des ELSA WINNER Windows-Treibers" auf Seite 17 beschrieben. Bei schon installierten Windows-Treibern erscheint ein Menü zur Auswahl der Windows-Utilities. Klicken Sie die gewünschten an. Bei Installation von Diskette wird eventuell nach einer zweiten Diskette (z.B. -
Seite 27: Elsa Ergonometer
Software-Installation: Windows Unterverzeichnis WIN95 verzweigen); Diskette: legen Sie die ELSA-Windows-95-Diskette ein und tragen Sie als Befehlszeile A:\WINTOOLS\SETUP e i n Bestätigen Sie mit OK Wählen Sie die zu installierenden Hilfsprogramme aus und bestätigen mit OK HINWEIS " * Bitte beachten Sie, daß nicht alle auf den folgenden Seiten beschriebenen Hilfsprogramme unter Windows 95 Sinn machen oder zur Verfügung stehen. -
Seite 28: Elsa Deskman
Software-Installation: Windows 3.3.3 ELSA DESKman Der ELSA DESKman sorgt dafür, daß auch bei virtueller Auflösung Mitteilungen in der M itte des Monitors erscheinen. Bei virtuellen Auflösungen gibt es oft das Problem, daß Meldungen, die DESKman mittig im Bildschirm erscheinen sollen, nur teilweise oder gar nicht im sichtbaren Bereich abgebildet werden. -
Seite 29: Elsa Screenman
Der VGA-Treiber z.B. unterstützt den POWERman nicht. 3.3.6 ELSA SCREENman Oer ELSA SCREENman ist Ihnen behilflich, den Monitor bequem über die Software einzustellen. Dazu benötigen Sie einen ELSA-Monitor der E- oder W-Serie (die über eine Service-Buchse verfügen) und eine freie serielle SCREENman Schnittstelle, an der Sie den Monitor anschließen. -
Seite 30: Elsa Runman
Hilfe Ausführliche Informationen und Hilfestellung zu SCREENman erhalten Sie durch die mitgelieferte Online-Hilfe, Taste (Ti). 3.3.7 ELSA RUNman ELSA RUNman ist die praktische Erweiterung für den Windows-Programm- Manager. RUNman kann platzsparend im Vordergrund stehen und bietet Ihnen die Möglichkeit: RUNman ■... -
Seite 31: Elsa Glassman
Der S3/Xing-Native-MPEG-Treiber wird in den Microsoft Media Player integriert. Unter 'Gerät' ('Device') finden Sie den neuen Menüpunkt 'Native- MPEG...'. Die MPEG-Videos werden erheblich besser abgespielt, wenn der ELSA DCI- Support korrekt installiert ist. Weitere Informationen hierzu finden Sie in den ELSA WINNER2000AVI, WINNER 1000AVI, WINNER lOOOTRIOI/VI Handbuch ©... -
Seite 32: Leadview
MHz Takt). Ton-Wiedergabe ist nur bei eingebauter Soundkarte möglich. ELSAmotion Bitte beachten Sie auch das ELSA Produkt "ELSAm otiorf. Dies ist ein Hardware-MPEG-Decoder, der schon bei "normaler" CPU-Leistung sehr gute Wiedergabequalität bietet und zur Tonwiedergabe keine Soundkarte benötigt. 3.3.10 LEADVIEW Eventuell ist Ihrer ELSA Grafikkarte LEADVIEW beigefügt. - Seite 33 Software-Installation: Windows UNIRENT EDV-Systemtechnik GmbH Herr Scharff Cremon 33 20457 Hamburg WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRIO[/V1 ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 34: Powerdraft Für Autocad/Win Und Autocad Lt
Treibertechnologie bemerkenswerte Verbesserungen. Zunächst und vor allem ist POWERdraft eine extrem schnelle und zuverlässige Treiberplattform für AutoCAD. Die Kombination aus bewährter 32-bit-Displaylist-Technologie und einer exakten Abstimmung auf Ihre ELSA-Grafikkarte stellt eine ausgezeichnete Lösung für anspruchsvollste AutoCAD-Benutzer dar. Darüber hinaus beinhaltet Ihr POWERdraft-Treiber die leistungsfähigen Utilities SuperView, M agni- I/iew f M u ltiV iew und das Cockpit, die entwickelt wurden, um die Arbeitsumgebung von AutoCAD sinn... -
Seite 35: Installation
Zur Installation des ELSA POWERdraft-Treibers benötigen Sie: ■ Microsoft Windows Version 3.1 oder 3.11 oder Microsoft Windows NT 3.5x ■ ELSA W/A/A/fft-Grafikkarte, auf S3-Chip basierend, oder eine ELSA GLoria ■ ELSA’s Bildschirmtreiber für Windows 3.1x oder Windows NT 3.5x ■... - Seite 36 ■ Rufen Sie im "Programm-Manager“ "Datei"/“Ausführen..." auf. ■ CD: legen Sie die ELSA CD ein, wechseln Sie mit "Durchsuchen..." in das zu Ihrer ELSA Grafikkarte passende Verzeichnis (z.B. \WINNER\2000PROX), verzweigen Sie weiter in das Unterverzeichnis der gewünschten AutoCAD-Version (z.B. \WINNER\2000PROX\ACAD\R13WIN) und starten Sie dort SETUP.EXE;...
-
Seite 37: Arbeiten Mit Dem Pow Erdraft-Lreiber
Er repräsentiert die aktuelle AutoCAD-Ansicht. Der äußere Griffrahmen wird als SuperView-Griffrahmen bezeichnet und ist standardmä ßig grün. Er repräsentiert den Ausschnitt der Displayliste, der von SuperView selbst verwendet wird. Der SuperView-Rahmen kann für jedes AutoCAD- WINNER2000AVI, WINNER IOOOAVI, WINNER WOOTRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH... - Seite 38 Abschalten der Titelleiste vergrößert den Anzeigebereich von SuperView. Wenn die Titelleiste eingeschaltet ist, wird sie zur Anzeige kurzer Hilfsmeldungen verwendet, wenn der Cursor sich über wichtige Elemente des SuperView bewegt. WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 39 Um den Vergrößerungsfaktor einzustellen, verwen den Sie die Befehle MVSET oder XGLSET. Diese Befehle frieren die Fadenkreuzposition ein, wodurch Sie die Vergrößerung an der gewählten Zeichnungsposition einsteilen können. ELSA WINNER2000AVI. WINNER 1000AVI. WINNER WOOTRIOl/Vj Handbuch ©1994-96 ELSA GmbH...
- Seite 40 "Steuerknüppel" werden für Zoom und Pan der aktuellen AutoCAD-Ansicht verwendet. Dieses Werkzeug ist insbesondere auf Bildschirmen nützlich, die wenig Platz bieten, da es vollständigen, dynamischen Zugriff auf Zoom und Pan auf engstem Raum ermöglicht. WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 41 AutoCAD R13: Die Titelleiste des Codp/Y-Fensters kann durch Doppelklicken der rechten Maustaste an einer beliebigen Stelle des Anzeigebereichs ein- und ausgeschaltet werden. Abschalten der Titelleiste vergrößert den Anzeigebereich des Cockpits. ELSA WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIOl/VJ Handbuch © 1994-96 ELSA GmbH...
-
Seite 42: Multi View
Ihrem Windows-Verzeichnis konfiguriert. Die Datei enthält Optionen, die das Verhalten und das Erscheinungsbild Ihres POWERdraft-Treibers beeinflussen und mit einem Texteditor (z.B. dem Windows-Editor) verändert werden können. Informationen zur Konfiguration finden Sie in der POWERdraft-HWie unter "Konfiguration". POWERdraft lor AutoCAD ELSA WINNER2000AVI. WINNER 1000AVI, WINNER 1000TRIOI/VI Handbuch © 1934-96 ELSA GmbH... -
Seite 43: Windows Nt
Die 'Installieren von Diskette'-Box verschwindet und am unteren Rand der Auswahlliste des ‘ Grafikkarte auswählen'-Dialogs wird nun ein ELSA-spezifischer Eintrag angezeigt (‘ ELSA WINNER Vxxx*). Klicken Sie diesen bitte an und bestätigen Sie mit der Schaltfläche 'Installieren*! * VnCHTN * Ein einfaches *0K‘... -
Seite 44: Auflösung Ändern
HINWEIS «* Unter Windows NT können Bildschirmtreiber NICHT dynamisch geladen werden. Dieses Problem ist Windows NT spezifisch und kann von ELSA nicht behoben werden. Anschließend folgt der "Änderung der Anzeigendarstellungen"-Dialog. Hier wählen Sie "Jetzt neu starten", wenn der neue Modus sofort aktiv werden soll, andernfalls wählen Sie "Nicht neu starten". -
Seite 45: Zurücksetzen Auf Den Original-Vga-Modus
Sie bitte w ie folgt: Stellen Sie sicher, daß OS/2 im VGA-Modus auf Ihrem Rechner läuft. Legen Sie die ELSA CD ein, öffnen Sie das Objekt Ihres CD-ROM-Laufwerkes, wechseln Sie in das zu Ihrer Grafikkarte passende OS/2-Verzeichnis (z.B. \WINNER\2000AVI\OS2) und starten Sie SETUP.EXE. -
Seite 46: Installation Der Elsa Os/2-Treiber Der Version
ändern. EnDIVE Set ELSA M it dem ELSA Hilfsprogramm EnDIVE Set kann ein X/Y-Filter gesetzt werden, der die Bildqualität beim Abspielen von verkleinerten oder vergrößerten Videos verbessert. Installation der ELSA OS/2-Treiber der Version 3.x Dieser Treiber ist für die ELSA WINNER 2000AVI, WINNER 1000AVI und WINNER 1000TRI0[/V} geeignet und kann mit OS/2 Version 2.x und OS/2 Warp benutzt werden. - Seite 47 Software-Installation: OS/2 Öffnen Sie ein OS/2 Fenster. ® CD: Legen Sie die ELSA CD-ROM ein und wechseln Sie auf das CD-ROM-Laufwerk und in das zu Ihrer Grafikkarte passende OS2-Verzeichnis (z.B. \WINNERV2000AVIXOS2). Diskette: Legen Sie die W/A/A/£/?OS/2-lnstallationsdiskette ein und wechseln nach A:\OS2.
- Seite 48 ELSA CD oder Diskette. Probleme Falls Sie Probleme haben, sollten Sie zuerst die LIESMICH- bzw. README-Datei auf der ELSA OS/2- Diskette oder der CD lesen. Diese beinhaltet aktuelle Informationen nach Drucklegung des Handbuchs. Weitere Informationen finden Sie im Kapitel “Probleme mit OS/2 Warp Version 3" auf der Seite 64.
-
Seite 49: Nextstep
Für die WINNER 1000AVI gibt es CAD-Treiber für AutoCAD (DOS) (ELSAadi) und MicroStation (DOS). Sie werden über das ELSA DOS-lnstallationsprogramm WINSETUP installiert. Weitere Informationen finden Sie in folgenden Dateien auf der ELSA CD in den Directories \WINNEFMOOOAVI\ACAD\DOS bzw. \WINNER\1000AVIMJSTNW5XSTD: LIESMICH.TXT... - Seite 50 NEXTSTEP und DOS-Software Raum für Notizen WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRIO[A/] ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 51: Hardware-Beschreibung Und Grundlagen
Microsoft hat unter Windows 3.1x die DCI-Schnittstelle (Display Control Interface) und unter Windows 95 die DirectDraw-Schnittstelle definiert, um Video- und Spielebeschleunigung zu ermöglichen. ELSA bietet unter beiden Windows-Versionen entsprechende Treiber an. DirectDraw bzw. DCI ermöglichen Software oder Geräte-Treibern einen geordneten und schnellen Zugang zum Bildspeicher. - Seite 52 Durch einen guten Offscreen-Treiber wird bei entsprechend guter Hardware das Gesamtsystem stark entlastet. Auch kann die Bildqualität verbessert werden, da bessere Provider über Filteralgorithmen verfügen, um unschöne Kanten und Treppen zu glätten. WINNER 2000AVI, WINNER 1000AVI, WINNER 1000TRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 53: Auflösungen, Farbtiefen Und Bildwiederholraten
(siehe Kapitel "DOS-Software" auf Seite 49). ELSA WINNER Grafikmodi: Die meisten ELSA-Treiber (z.B. WINDOWS-, OS/2- und AutoCAD-Treiber) können die ELSA-I/1//A/A/E/?- Grafikmodi verwenden, welche entweder üblichen VESA Monitor-Timing-Standards (z.B. VDMT 75HZ) entsprechen oder auf höhere Auflösung, höhere Farbtiefe und höhere ergonomischere Bildwiederholra ten eingestellt sind. - Seite 54 60,0 kHz 75 Hz 118h 1024 24/32 130,0 MHz 76,7 kHz 72 Hz 119h 1280 1024 32.768 130,0 MHz 76,7 kHz 72 Hz 11 Ah 1280 1024 65.536 WINNER 2000AVI, WINNER 1000AVI. WINNER WOOTHKH/Vj ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 55 § s In co $ oo 8 £ S S 5 5 u n 8 ! 8 8 8 § s 03 & > 2* 8 8 8 S }v Si 2 in in m in «NI CM «— CO CO OO CO S <...
-
Seite 56: Farbpaletten, Truecolor Und Graustufen
Video-RAM gespeicherte W ert nicht in einer Tabelle übersetzt, sondern direkt an die D/A-Wandler gelegt. Dazu muß die Farb-Information in voller Breite für jedes Pixel gespeichert werden. Die Begriffe HiColor, RealColor und WINNER2O O O AVI, WINNER 1000AVI, WINNER 1000TRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 57: Die Adreßbelegung Der Winner Grafikkarten
Erweiterungen, die diese I/O-Adressen ebenfalls belegen könnten, sind möglicherweise ArcNet-Netz- werkadapter, eine vierte serielle Schnittstelle (COM4) oder ein 8514/A kompatibler Videoadapter. Interrupts bV/A/A/fiff-Grafikkarten benutzen keinen Interrupt. DMA Kanäle IV/A/A/Eft-Grafikkarten belegen keinen DMA Kanal. ELSA WINNER2000AVI, WINNER 1000AVI. WINNER 1000TRICH/V] Handbuch © 1994-96 ELSA GmbH... -
Seite 58: Bussystem
■ Bei der WINNER 1000AVI/10000TRIO[/V]muß das Programm SNOOP.COM, welches sich auf der ELSA Diskette bzw. CD befindet, verwendet werden, falls die Farben über den Feature Connector nicht korrekt dargestellt werden. Das Kabel muß jedoch einmal gedreht an den Feature- Connector angeschlossen werden. Dabei wird die Farbinformation vom PCI-Systembus auf den ISA-Systembus umgelenkt (Näheres siehe SNOOP_D.TXT auf der CD oder Diskette). -
Seite 59: Video-Ausgang
VDIF-Informationen (VESA Display Identification File) anfordern. DDC2AB: Zusätzlich zu DDC2B können Daten zur Steuerung des Monitors und Befehle übertragen werden, um z.B. softwaremäßig die Bildlage zu korrigieren oder die Helligkeit zu steuern. WINNER2000AVI, WINNER 1000AVI, WINNER MOTRIOl/VJ ELSA Handbuch © 1994-96 ELSA GmbH... - Seite 60 Hardware-Beschreibung und Grundlagen Raum für Notizen WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRIOI/V] ELSA Handbuch © 1994-96 ELSA GmbH...
-
Seite 61: Anhang
(kein DOS Vollbildschirm). Zur Einstellung benötigen Sie zusätzlich einen VGA-Monitor. Gibt es W INNER-Treiber für GEM (Ventura) oder AutoSketch 3.0 bei ELSA? Nein, ELSA stellt diese Treiber nicht zur Verfügung. Sowohl Ventura Publisher als auch AutoSketch sind mittlerweile als Windows-Programme erhältlich. WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/V] ELSA Handbuch ©... -
Seite 62: Probleme Mit Windows
M it dem ELSA Programm DCIset können Sie den DCI Support beeinflussen oder beobachten, siehe dazu Kapitel "ELSA D C Iset auf der Seite 28. Auf der WINNER 2000A VI bzw. WINNER 1000A[//sollte der schnellere DCI-Offscreen-Surface-Support aktiv sein. Der Primary-Surface- Support ist langsamer, weil bei großen Auflösungen zu viele Daten über den Bus transportiert... - Seite 63 Sie Fenster, die das Video-Fenster überlappen, vergrößern Sie das Video-Fenster oder reduzieren Sie die Bildwiederholrate des Windows Grafik-Modus. W ie kann ich w ieder auf den ELSA W indows-Treiber umschalten, wenn ich vorübergehend auf den VGA-Treiber umgeschaltet habe? Wenn Sie vorher schon einmal ELSA Windows-Treiber installiert hatten, brauchen Sie nicht die normale Installationsprozedur zu wiederholen.
-
Seite 64: Probleme Mit Os/2 Warp Version 3
Anzahl der Symbole oder wählen Sie einen Grafikmodus mit 256 Farben. Probleme mit OS/2 Warp Version 3 Bei Fragen sollte der Anwender in der Support-Mailbox ELSA ONLINE nachsehen, ob dort Antworten auf seine Fragen abgelegt sind. Vor der Installation der OS/2-Treibersoftware sollten unbedingt die aktuellen Hinweise in der Datei LIESMICH.TXT aufmerksam gelesen werden. - Seite 65 Rufen Sie unter OS/2 Ihr Diskettenlaufwerk auf, und lassen Sie sich die Datei LIESMICH oder README anzeigen Bei Dateien aus der Mailbox ELSA ONLINE starten Sie die Datei INSTALL.CMD. Bei Dateien auf der ELSA-CD starten Sie aus dem entsprechenden OS/2-Verzeichnis das Programm INSTALL.CMD, von Original-ELSA-Disketten starten Sie A:\0S2\INSTALLCMD...
-
Seite 66: Allgemeine Fragen Und Antworten
W ie erhält man ein Software-Update? Jedem ELSA-Kunden stehen über unsere Mailbox ELSA ONLINE oder über das CompuServe-Forum unter GO ELSA Treiber zum Download zur Verfügung (siehe auch Kapitel ‘ Rat und Hilfe* auf Seite 68). WINNER2000AVI. WINNER 1000AVI. WINNER WOOTRIOl/V] ELSA Handbuch ©... - Seite 67 M it dem 32-bit-Protected-Mode-Shareware-Treiber “UNIVBE5" werden Applikationen w ie z.B. MS Flugsimulator oder MS Spacesimulator im VESA-Modus sauber dargestellt. Diesen Treiber finden Sie unter anderem in der ELSA (M /A /f-M a ilbo x im Forum "WINNER’ unter DATEIENNSYS. WINNER2000AVI. WINNER lOOOAVI, WINNER lOOOTRIOf/Vj EISA Handbuch ©...
-
Seite 68: Rat Und Hilfe
Rat und Hilfe Sie benötigen Hilfe? Sollten Sie während der Installation oder während des Betriebes der ELSA- Erweiterungskarte einmal nicht weiterwissen, bitten w ir Sie, zuerst dieses Handbuch zu Rate zu ziehen. * TIP * Im Kapitel "Häufig gestellte Fragen und Antworten" auf Seite 61 sind Fragen zu Problemen aus verschiedenen Bereichen erörtert, die eine Vielzahl bekann... - Seite 69 Aktuelle Treiber In der Support-Mailbox ELSA ONLINE und im ELSA-Forum von CompuServe stehen die jeweils aktuellen Versionen der ELSA-Treiber für Sie zum Down load bereit. Hier finden Sie auch jede Menge Informationen und 'Häufig gestellte Fragen und Antworten" (FAQs). Bevor Sie sich an den ELSA-Support wenden, überprüfen Sie bitte, ob Sie die aktuelle Version der ELSA-Treiber...
- Seite 70 ELSA-Support-Team richten. Außerdem können Sie über die Support- Mailbox ständig aktuelle Produktinformationen erhalten. "»ACHTUM1 * Beachten Sie bitte die Foren-Struktur in der ELSA ONLINE. Bitte wählen Sie für Ihre Anfragen immer das zutreffende Forum aus. Dies gewährleistet eine schnelle Bearbeitung Ihrer Anfrage und erleichtert uns den Support.
- Seite 71 Reparatur? Falls Sie nicht genau wissen, ob Ihre ELSA-Erweiterungskarte defekt oder vielleicht auch nur ein Treiber falsch installiert ist, rufen Sie bitte die ELSA- Hotline an, bevor Sie Ihre ELSA-Erweiterungskarte zur Reparatur einsenden. Sollten Sie die ELSA-Erweiterungskarte zur Reparatur einsenden wollen, achten Sie bitte darauf, daß...
-
Seite 72: Allgemeine Garantiebedingungen
Anhang: Allgemeine Garantiebedingungen Allgemeine Garantiebedingungen Diese Garantie gewähren wir den Erwerbern von ELSA-Produkten nach Ihrer Wahl zusätzlich zu den ihnen zustehenden gesetzlichen Gewährleistungsansprüchen nach Maßgabe der folgenden Bedingungen: 1. Garantieumfang Die Garantie erstreckt sich auf das gelieferte Gerät mit allen Teilen. Sie wird in der Form geleistet, daß Teile, die nachweislich trotz sachgemäßer Behandlung und Beachtung der Gebrauchsanweisung aufgrund von Fabrikations... -
Seite 73: Ergänzende Regelungen
Gerichtsstand. Dies gilt auch, falls Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeitpunkt der Klageerhebung nicht bekannt sind. Es findet das Recht der Bundesrepublik Deutschland Anwendung. Das UN-Kaufrecht gilt im Verhältnis zwischen uns und dem Erwerber nicht. WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/VJ ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 74: D Glossar
Eingabegerät im CAD-Bereich. DirectColor Oberbegriff für TrueColor, RealColor und HiColor. Hier w ird der im Video-RAM gespeicherte W ert nicht in einer Tabelle übersetzt, sondern direkt an die D/A- WINNER2000AVI, WINNER 1000AVI. WINNER KXOTRIOl/Vl ELSA Handbuch © 1994-96 ELSA GmbH... -
Seite 75: Bei Begrenzter Farbtiefe (Z.b. 256 Farben) Mischfarben Durch Dicht
Frame Dropping die Farbraumwandlung und die Fenstergrößen-Anpassung zu viel Rechenzeit beanspruchen, werden einzelne Bilder übergangen. Grafikbeschleuniger ELSA Grafikkarten sind Grafikbeschleunigerkarten, d.h„ sie sind besonders geeignet für grafikintensive Benutzerumgebungen, w ie z.B. Windows und AutoCAD. ELSA WINNER200QAVI, WINNER 1000AVI, WINNER 1000TRI0I/VJ Handbuch ©... - Seite 76 Offscreen-Bereich des Videospeichers. Die Grafikkarte kopiert die Daten selber in den sichtbaren Bildspeicherbereich und kann dabei gleichzeitig (hardware-unterstützt) die Skalierung, Farbraumwandlung und Interpolation durchführen. Dadurch WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/V] ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 77 VESA Standardisierung von Computer-Grafik. Siehe "Video für Windows". Abkürzung für Video Graphics Adapter. IBM Grafikadapter, konnte in der ursprünglichen Ausführung nur Auflösungen bis 648 x 480 bei 16 Farben. WINNER2000AVI. WINNER 1000AVI. WINNER IOOOTRIOI/V] ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 78 YUV-Formate, z.B. UYVY. Siehe auch "RGB". Zeilenfrequenz Monitor-Zeilenfrequenz (horizontale Ablenkfrequenz) in kHz. Dieser W ert muß passend zum Monitor eingestellt sein, im Extremfall kann sonst der Monitor beschädigt werden! ELSA WINNER2000AVI, WINNER 1000AVI, WINNER 1000TRI0I/V] Handbuch © 1994-96 ELSA GmbH...
-
Seite 79: Index
A V I........18; 23; 28; 62; 63; 74 Eingangsimpedanz..........59 B B S ..............68; 69 ELSA..............69 Beschleunigung..........41 ELSA ONLINE........66; 68; 69 ELSAm otion............32 Bl BITFIELDS............ 63 ELSAw are........... 19; 24 B LR G B ............. 63 E M S ........ - Seite 80 T rio64/T rio64V+........8; 18; 23; 63 TrueC olor..........56; 57; 77 NEXTSTEP............49 TÜV Ergonomie g e p rü ft........9 Offscreen S u rfa ce .....18; 23; 28; 52; 62; 76 WINNER2000AVI, WINNER IOOOAVI. WINNER 1000TRIOI/V1 ELSA Handbuch © 1994-96 ELSA GmbH...
- Seite 81 XBVIEW ...............37 XG LAS..............39 X in g ..............31 X M S ..............78 XREFRESH.EXE..........49; 62; 66 Y U V ..............63; 78 YUY2..............63 Zeilenfrequenz............ 78 Zoom- und Pan-Operationen......34; 38 ELSA WINNER 2000AVI, WINNER 1000AVI, WINNER WOOTRIOl/VI Handbuch © 1994-96 ELSA GmbH...
- Seite 82 WINNER2000AVI, WINNER 1000AVI, WINNER WOOTRIO[/V1 ELSA Handbuch © 1994-96 ELSA GmbH...
