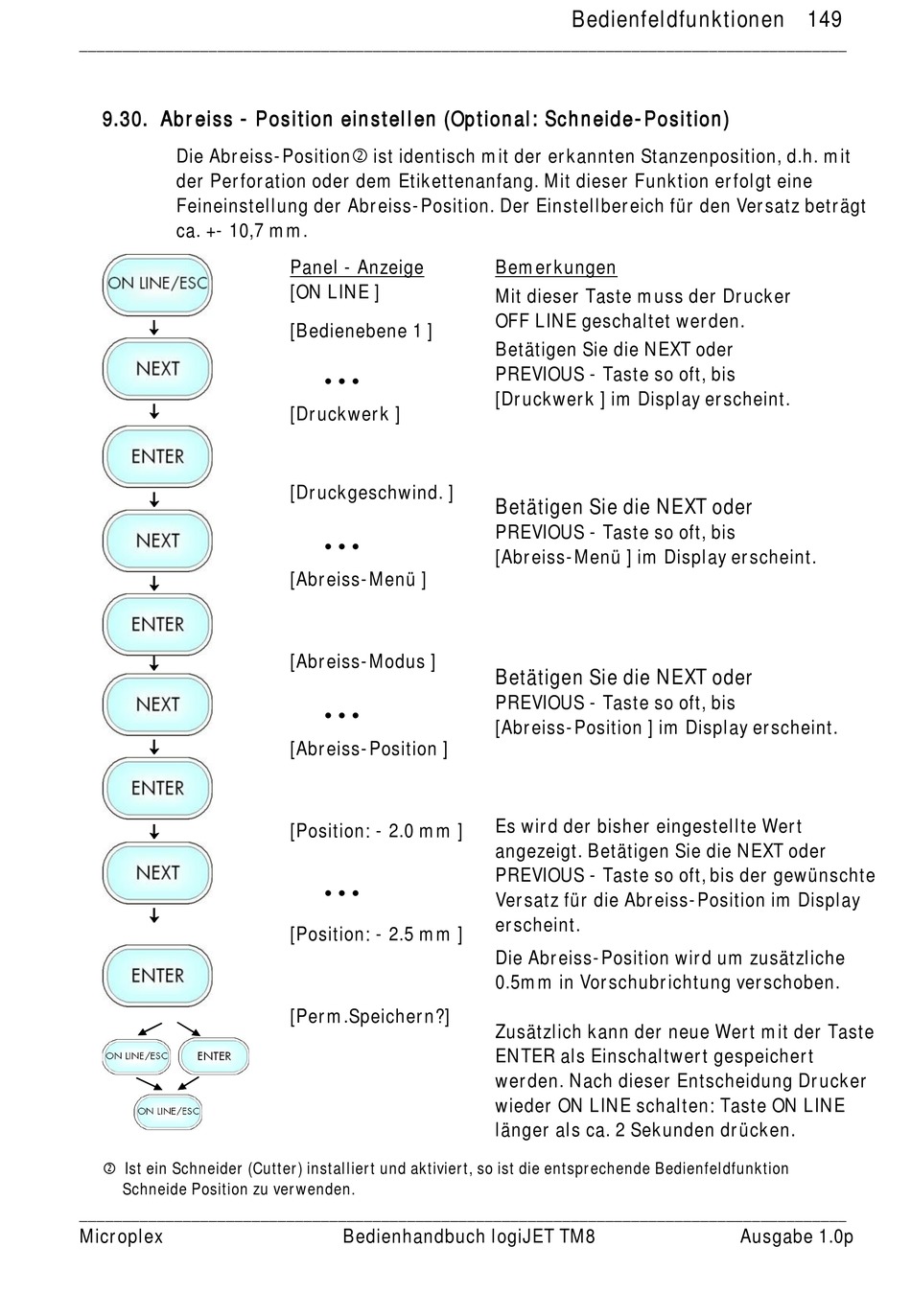

9.30. Abreiss - Position einstellen (Optional: Schneide-Position)

Die Abreiss-Position ist identisch mit der erkannten Stanzenposition, d.h. mit
der Perforation oder dem Etikettenanfang. Mit dieser Funktion erfolgt eine
Feineinstellung der Abreiss-Position. Der Einstellbereich für den Versatz beträgt
ca. +- 10,7 mm.
 Ist ein Schneider (Cutter) installiert und aktiviert, so ist die entsprechende Bedienfeldfunktion
Schneide Position zu verwenden.
_________________________________________________________________________________________
Microplex
Panel - Anzeige
[ON LINE ]
[Bedienebene 1 ]
  
[Druckwerk ]
[Druckgeschwind. ]
  
[Abreiss-Menü ]
[Abreiss-Modus ]
  
[Abreiss-Position ]
[Position: - 2.0 mm ]
  
[Position: - 2.5 mm ]
[Perm.Speichern?]
Bedienhandbuch logiJET TM8
Bedienfeldfunktionen 149
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Betätigen Sie die NEXT oder
PREVIOUS - Taste so oft, bis
[Druckwerk ] im Display erscheint.
Betätigen Sie die NEXT oder
PREVIOUS - Taste so oft, bis
[Abreiss-Menü ] im Display erscheint.
Betätigen Sie die NEXT oder
PREVIOUS - Taste so oft, bis
[Abreiss-Position ] im Display erscheint.
Es wird der bisher eingestellte Wert
angezeigt. Betätigen Sie die NEXT oder
PREVIOUS - Taste so oft, bis der gewünschte
Versatz für die Abreiss-Position im Display
erscheint.
Die Abreiss-Position wird um zusätzliche
0.5mm in Vorschubrichtung verschoben.
Zusätzlich kann der neue Wert mit der Taste
ENTER als Einschaltwert gespeichert
werden. Nach dieser Entscheidung Drucker
wieder ON LINE schalten: Taste ON LINE
länger als ca. 2 Sekunden drücken.
Ausgabe 1.0p
