Microplex logiJET TM8 Bedienhandbuch Seite 42

42 Handhabung des Verbrauchsmaterials
_________________________________________________________________________________________
Druckwalze
der
Druckkopfeinheit
18. Schieben Sie nun nacheinander beide Anlageflächen der
19. Fixieren Sie die Position der Papierführung durch festziehen der 2
_________________________________________________________________________________________
Microplex



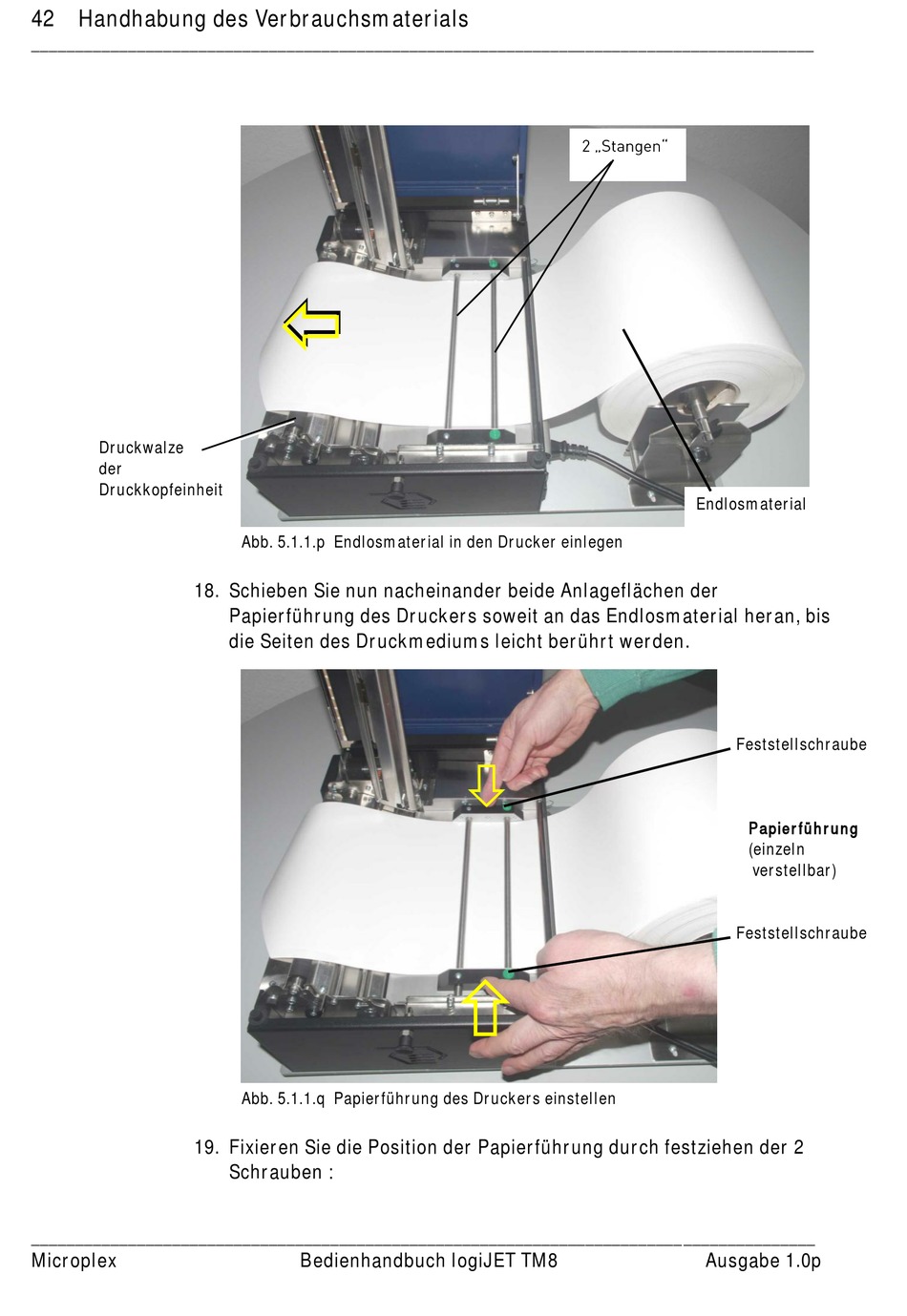

Abb. 5.1.1.p Endlosmaterial in den Drucker einlegen
Papierführung des Druckers soweit an das Endlosmaterial heran, bis
die Seiten des Druckmediums leicht berührt werden.
Abb. 5.1.1.q Papierführung des Druckers einstellen
Schrauben :
Bedienhandbuch logiJET TM8


Endlosmaterial
Feststellschraube
Papierführung
(einzeln
verstellbar)
Feststellschraube
Ausgabe 1.0p
