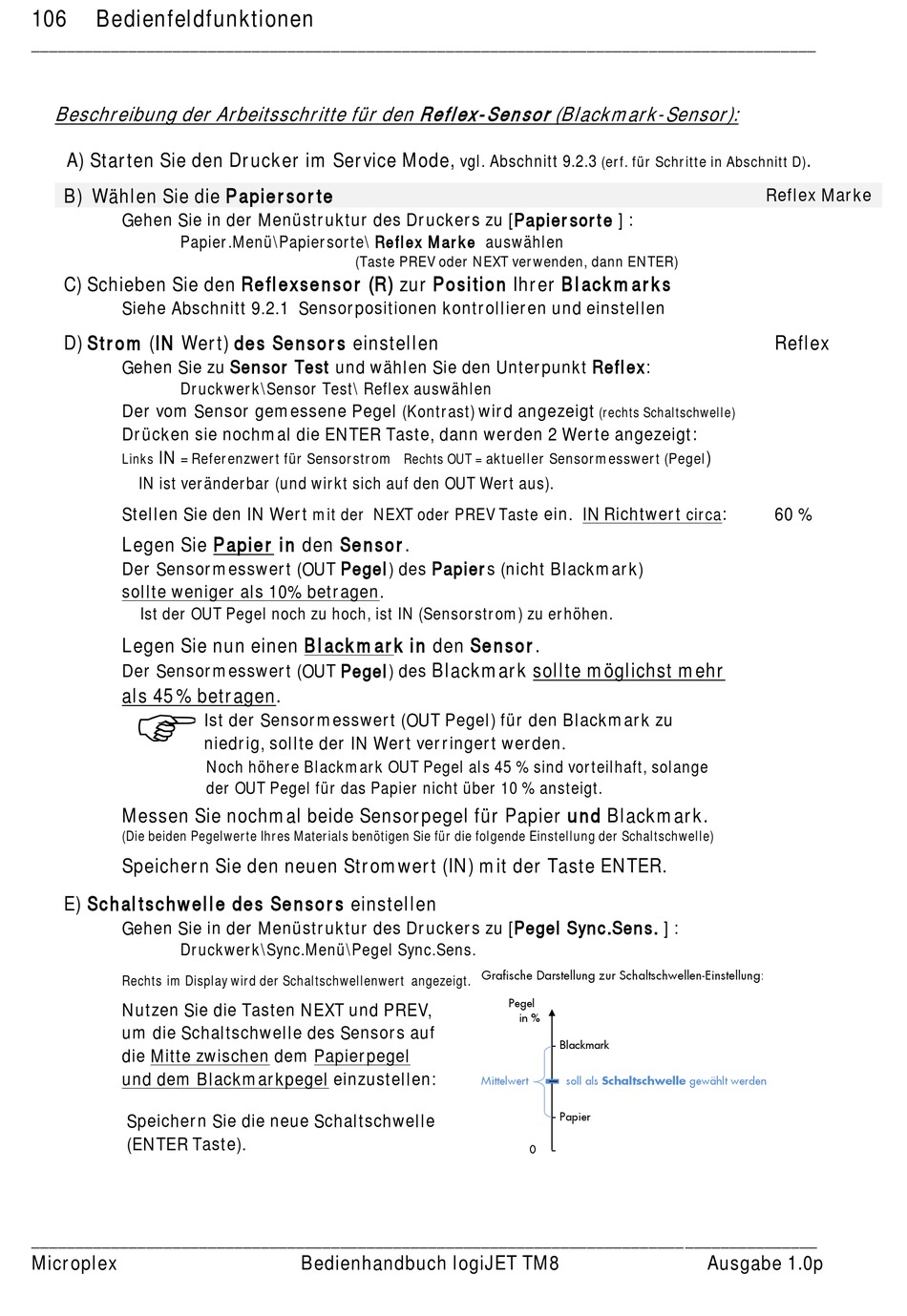

Microplex logiJET TM8 Bedienhandbuch Seite 106

106 Bedienfeldfunktionen
_________________________________________________________________________________________
Beschreibung der Arbeitsschritte für den Reflex-Sensor (Blackmark-Sensor):
A) Starten Sie den Drucker im Service Mode,
B) Wählen Sie die Papiersorte
Gehen Sie in der Menüstruktur des Druckers zu [Papiersorte ] :
Papier.Menü\Papiersorte\ Reflex Marke auswählen
C) Schieben Sie den Reflexsensor (R) zur Position Ihrer Blackmarks
Siehe Abschnitt 9.2.1 Sensorpositionen kontrollieren und einstellen
D) Strom (IN Wert) des Sensors einstellen
Gehen Sie zu Sensor Test und wählen Sie den Unterpunkt Reflex:
Druckwerk\Sensor Test\ Reflex auswählen
Der vom Sensor gemessene Pegel
Drücken sie nochmal die ENTER Taste, dann werden 2 Werte angezeigt:
IN
= Referenzwert für Sensorstrom
Links
IN ist veränderbar (und wirkt sich auf den OUT Wert aus).
Stellen Sie den IN Wert
Legen Sie Papier in den Sensor.
Der Sensormesswert (OUT Pegel) des Papiers (nicht Blackmark)
sollte weniger als 10% betragen.
Ist der OUT Pegel noch zu hoch, ist IN (Sensorstrom) zu erhöhen.
Legen Sie nun einen Blackmark in den Sensor.
Der Sensormesswert (OUT Pegel) des
als 45 % betragen.

Messen Sie nochmal beide Sensorpegel für Papier und Blackmark.
(Die beiden Pegelwerte Ihres Materials benötigen Sie für die folgende Einstellung der Schaltschwelle)
Speichern Sie den neuen Stromwert (IN) mit der Taste ENTER.
E) Schaltschwelle des Sensors einstellen
Gehen Sie in der Menüstruktur des Druckers zu [Pegel Sync.Sens. ] :
Druckwerk\Sync.Menü\Pegel Sync.Sens.
Rechts im Display wird der Schaltschwellenwert angezeigt.
Nutzen Sie die Tasten NEXT und PREV,
um die Schaltschwelle des Sensors auf
die Mitte zwischen dem Papierpegel
und dem Blackmarkpegel einzustellen:
Speichern Sie die neue Schaltschwelle
(ENTER Taste).
_________________________________________________________________________________________
Microplex
(Taste PREV oder NEXT verwenden, dann ENTER)
mit der NEXT oder PREV Taste
Ist der Sensormesswert (OUT Pegel) für den Blackmark zu
niedrig, sollte der IN Wert verringert werden.
Noch höhere Blackmark OUT Pegel als 45 % sind vorteilhaft, solange
der OUT Pegel für das Papier nicht über 10 % ansteigt.
Bedienhandbuch logiJET TM8
vgl. Abschnitt 9.2.3
wird angezeigt
(Kontrast)
aktueller Sensormesswert (Pegel
Rechts OUT =
ein. IN Richtwert
Blackmark sollte möglichst mehr
Grafische Darstellung zur Schaltschwellen-Einstellung:
Pegel
in %
Blackmark
Mittelwert soll als Schaltschwelle gewählt werden
Papier
0
(erf. für Schritte in Abschnitt D)
Reflex Marke
(rechts Schaltschwelle)
)
:
circa
Ausgabe 1.0p
.
Reflex
60 %
