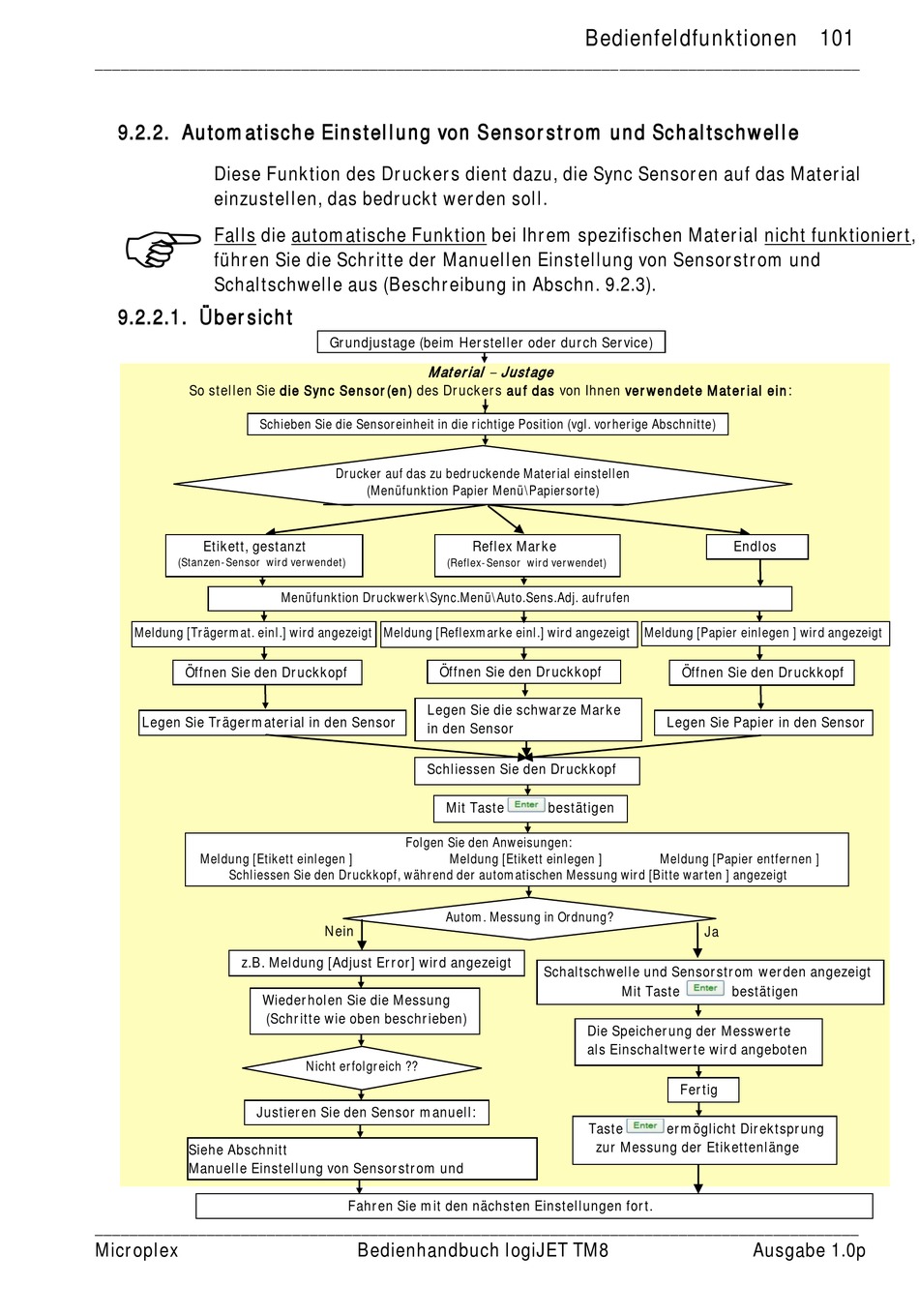

9.2.2. Automatische Einstellung von Sensorstrom und Schaltschwelle

Diese Funktion des Druckers dient dazu, die Sync Sensoren auf das Material
einzustellen, das bedruckt werden soll.

Falls die automatische Funktion bei Ihrem spezifischen Material nicht funktioniert,
führen Sie die Schritte der Manuellen Einstellung von Sensorstrom und
Schaltschwelle aus (Beschreibung in Abschn. 9.2.3).
9.2.2.1. Übersicht
So stellen Sie die Sync Sensor(en) des Druckers auf das von Ihnen verwendete Material ein:
Schieben Sie die Sensoreinheit in die richtige Position (vgl. vorherige Abschnitte)
Etikett, gestanzt
(Stanzen-Sensor wird verwendet)
Meldung [Trägermat. einl.] wird angezeigt
Öffnen Sie den Druckkopf
Legen Sie Trägermaterial in den Sensor
Meldung [Etikett einlegen ]
Schliessen Sie den Druckkopf, während der automatischen Messung wird [Bitte warten ] angezeigt
z.B. Meldung [Adjust Error] wird angezeigt
Wiederholen Sie die Messung
(Schritte wie oben beschrieben)
Justieren Sie den Sensor manuell:
Siehe Abschnitt
Manuelle Einstellung von Sensorstrom und
Schaltpegel
_________________________________________________________________________________________
Microplex
Grundjustage (beim Hersteller oder durch Service)
Material
Drucker auf das zu bedruckende Material einstellen
(Menüfunktion Papier Menü\Papiersorte)
(Reflex-Sensor wird verwendet)
Menüfunktion Druckwerk\Sync.Menü\Auto.Sens.Adj. aufrufen
Meldung [Reflexmarke einl.] wird angezeigt
Öffnen Sie den Druckkopf
Legen Sie die schwarze Marke
in den Sensor
Schliessen Sie den Druckkopf
Mit Taste
Folgen Sie den Anweisungen:
Meldung [Etikett einlegen ]
Autom. Messung in Ordnung?
Nein
Nicht erfolgreich ??
Fahren Sie mit den nächsten Einstellungen fort.
Bedienhandbuch logiJET TM8
Bedienfeldfunktionen 101
Justage
Reflex Marke
Meldung [Papier einlegen ] wird angezeigt
bestätigen
Schaltschwelle und Sensorstrom werden angezeigt
Mit Taste
Die Speicherung der Messwerte
als Einschaltwerte wird angeboten
Taste
zur Messung der Etikettenlänge
Endlos
Öffnen Sie den Druckkopf
Legen Sie Papier in den Sensor
Meldung [Papier entfernen ]
Ja
bestätigen
Fertig
ermöglicht Direktsprung
Ausgabe 1.0p
